锤式破碎机组带电机传动结构

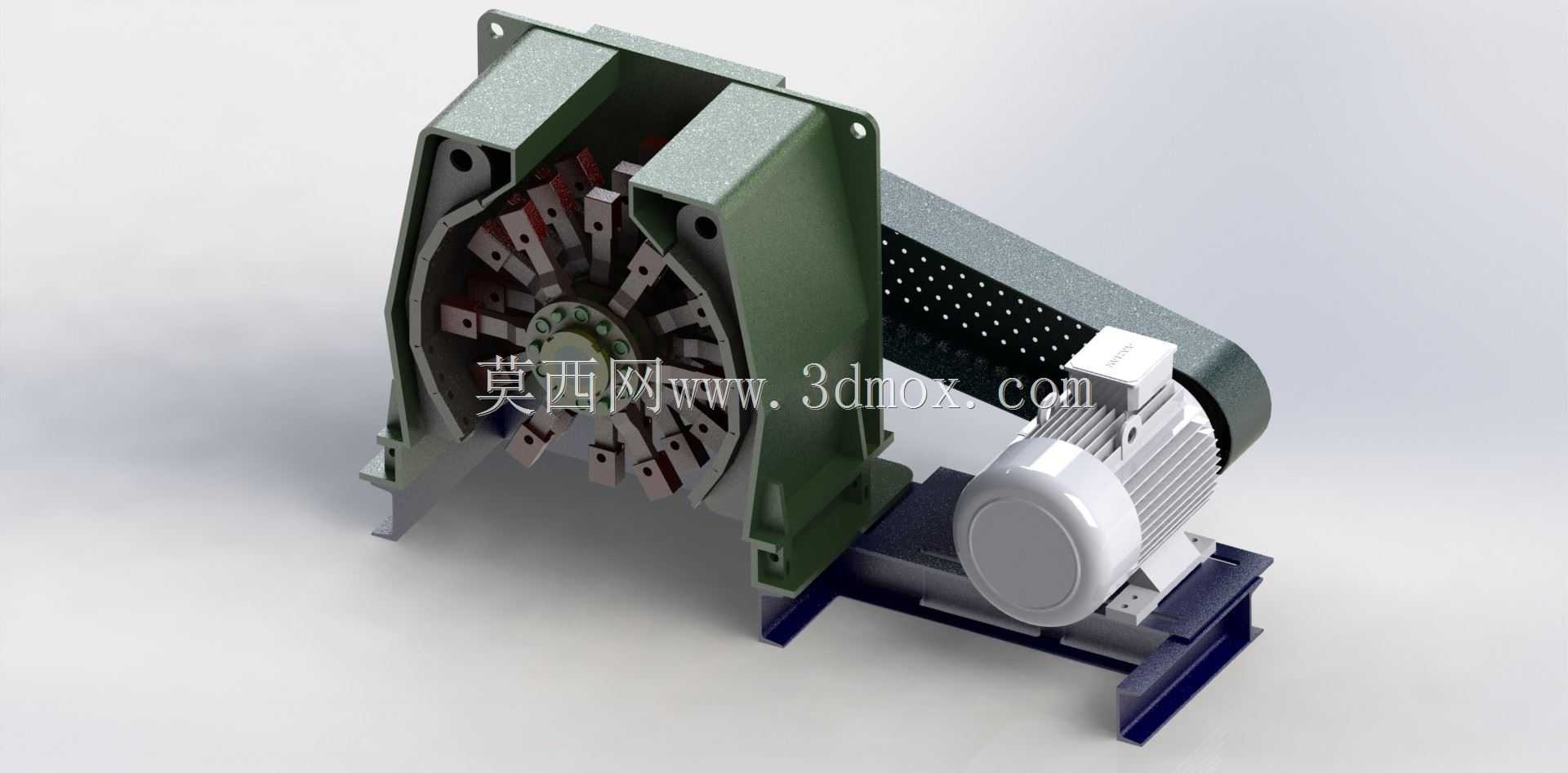

　　该套结构呈现的是中小型锤式破碎主机与驱动电机组合布置，常见于砂石骨料、砖瓦、煤块、轻质建筑垃圾、生物质原料等中低硬度物料的粗碎与中碎环节。设备工作时，物料由上部方形进料口落入破碎腔，高速旋转的锤头在离心力与冲击作用下反复击打料块，物料在锤头、衬板、篦条之间经历撞击、剪切、研磨，达到粒度要求后从下部排出。

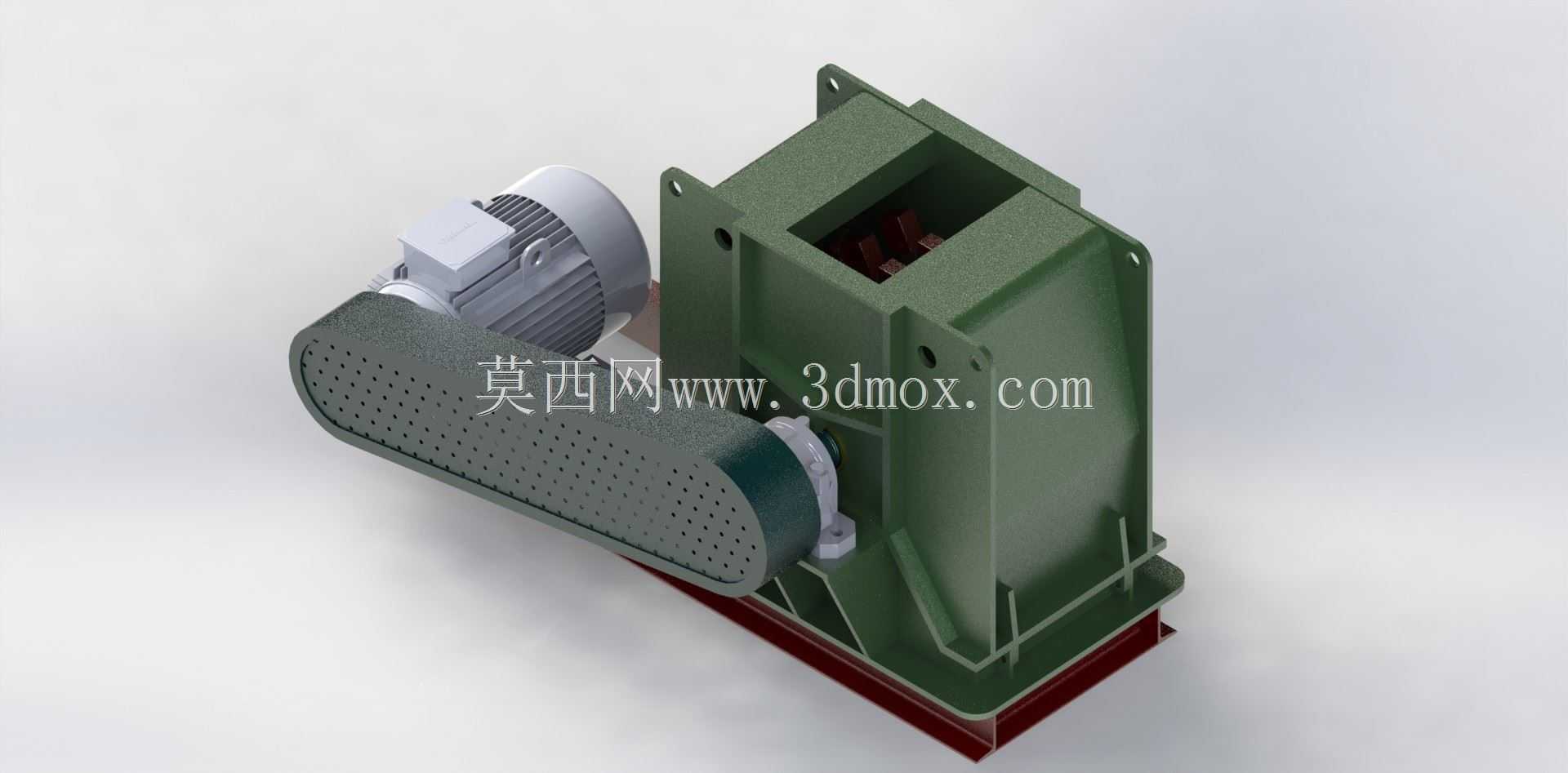

　　从三维结构看，主机壳体采用厚钢板焊接箱体，两侧立板开设轴承安装位，顶部进料段形成矩形受料通道，便于与溜槽、喂料机或料斗对接。箱体外侧布置加强筋板和安装耳板，既承担转子高速运转产生的冲击载荷，也为检修盖、衬板和防护件提供连接基础。转子轴通过轴承座支承在机架上，带轮位于箱体侧方，电机经三角带将动力传递至主轴，皮带传动具备缓冲吸振、过载打滑保护和速比调整便利等特点，适合破碎工况中载荷波动较大的使用环境。

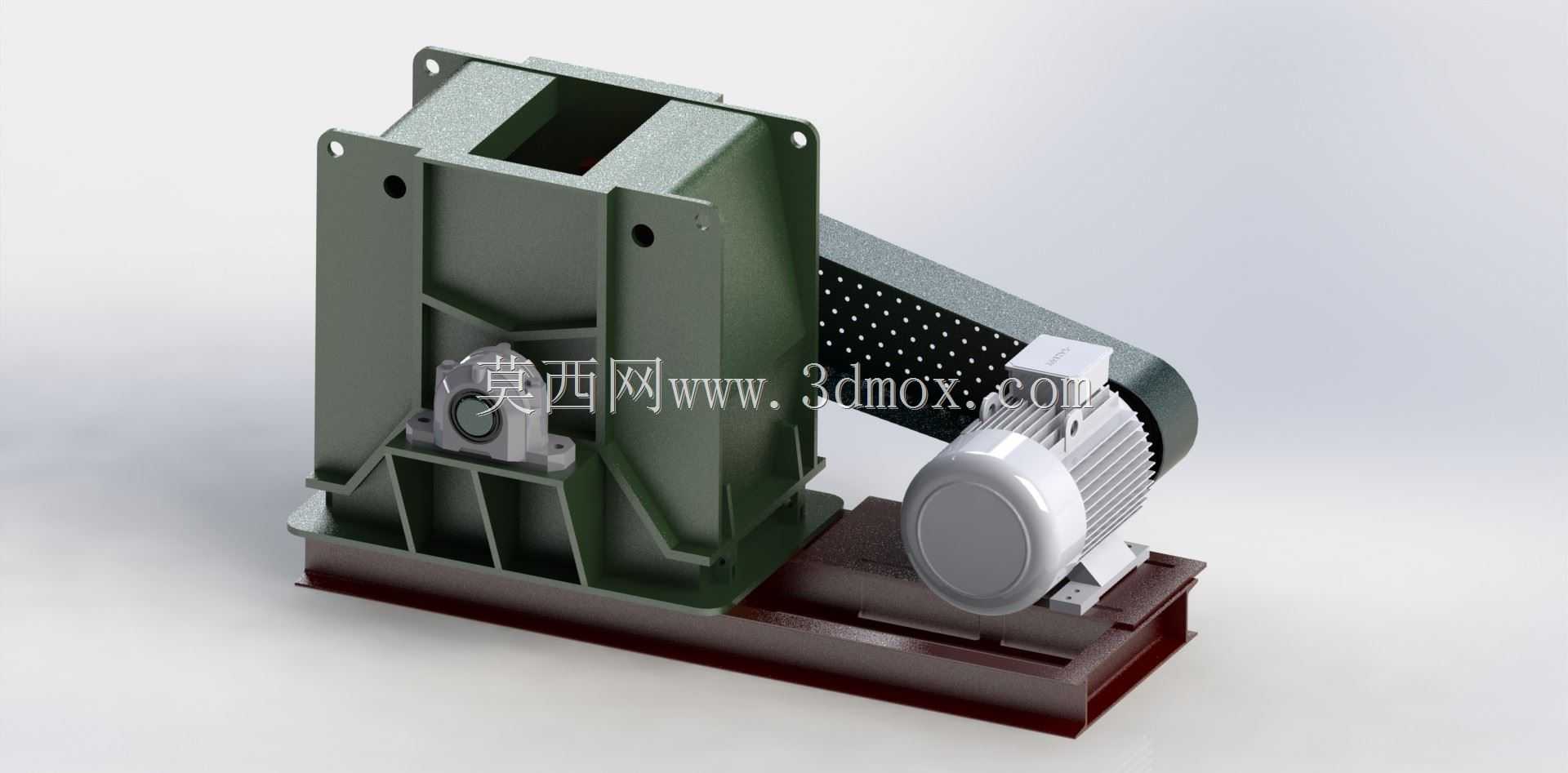

　　底座采用整体焊接滑座形式，破碎主机和电机分别固定在同一底架上，有利于保证带轮平行度和中心距稳定。电机侧设置可调安装面，现场可通过移位张紧皮带，降低更换传动带和对中维护的难度。底架下部预留地脚螺栓区域，安装时需结合混凝土基础或钢结构平台校核承载、振动隔离和检修空间。

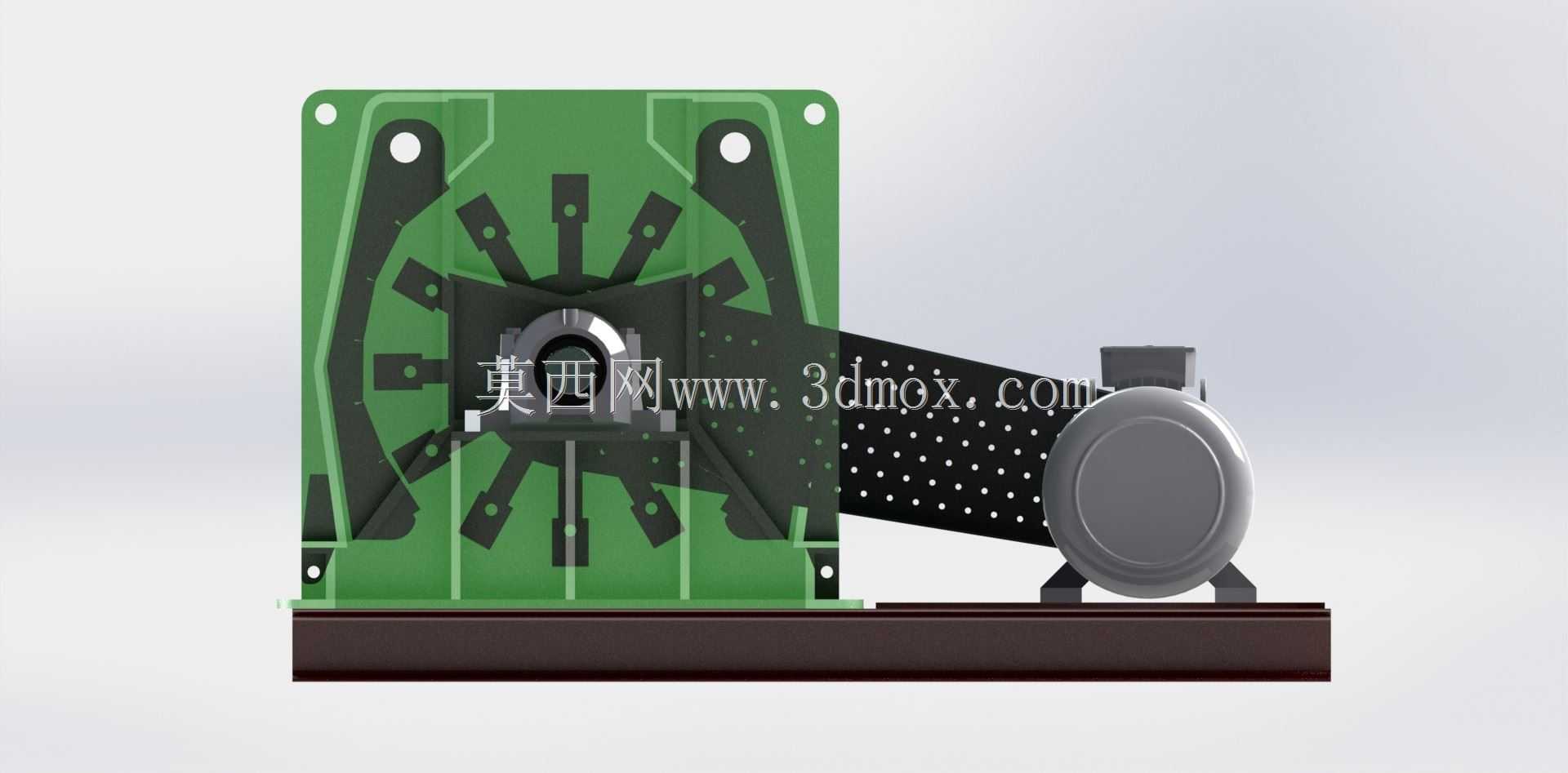

　　外形布置上，设备长度方向主要由主机箱体、皮带传动外轮廓和电机长度叠加构成；宽度方向需预留电机接线、皮带防护罩、侧部检修和螺栓操作空间；高度方向的控制重点是上方进料口与来料设备的衔接，以及下方排料区与输送设备的落差。进料口周围应保留围挡和防尘接口，排料下方不宜直接堆积物料，以免造成堵料和返料。

　　建模时需要重点处理转子与壳体的运动间隙、锤头回转直径与衬板间距、轴承座同轴度、带轮包角以及皮带防护罩边界。壳体焊缝、筋板厚度和轴承座支撑刚度直接影响设备运行可靠性；若用于连续生产线，还应在进料侧设置除铁、联锁和急停防护，并在传动带外侧配置完整防护罩。整体结构紧凑，集成度较高，适合作为固定破碎站或小型制砂、粉碎生产线中的核心主机进行布置设计。
