单转子锤式破碎机组装结构设计

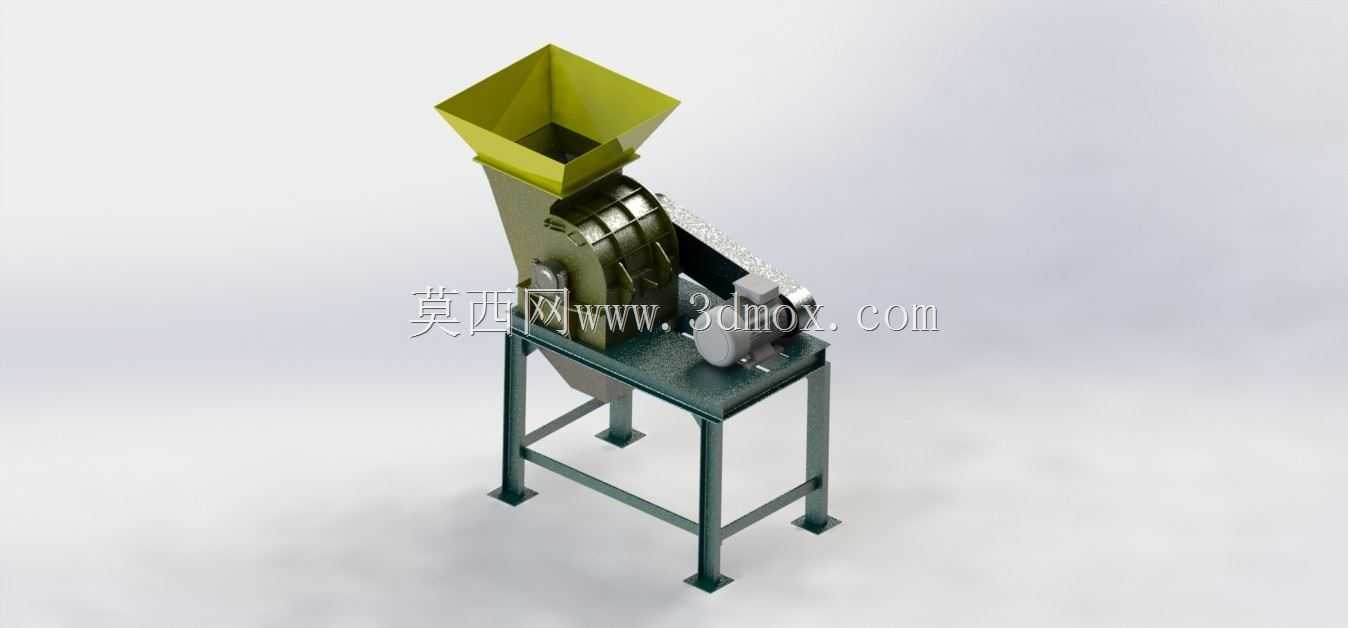

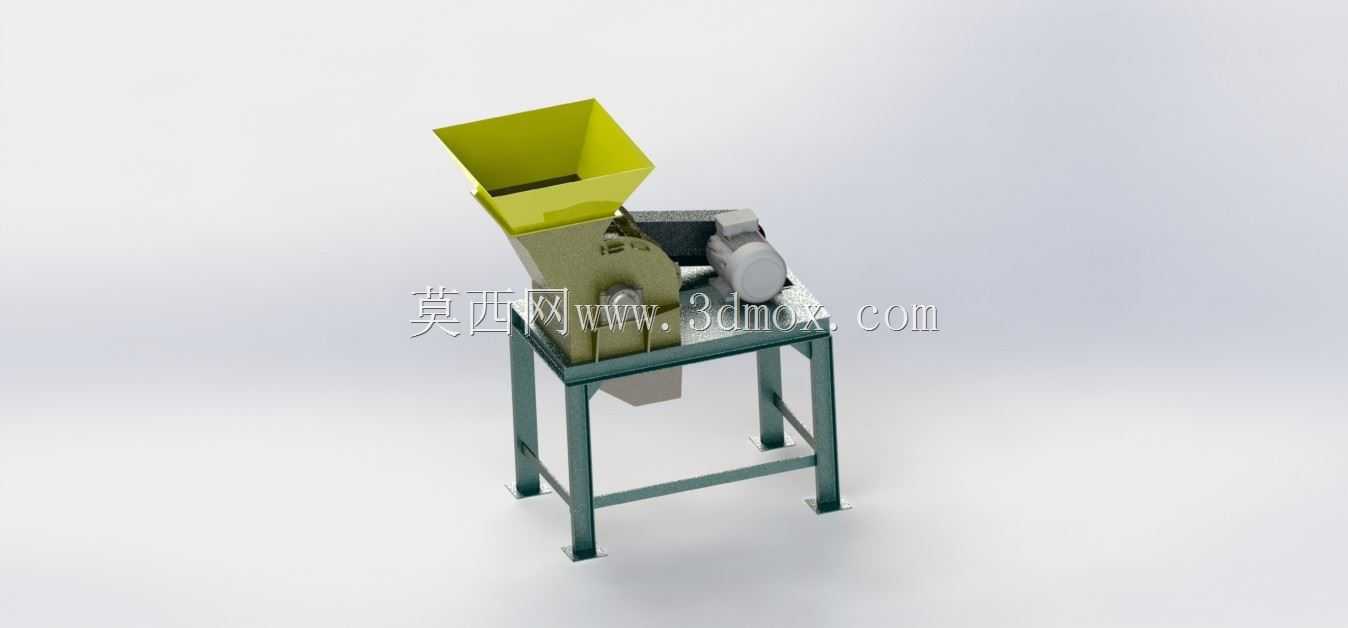

　　这套单转子锤式破碎设备的三维结构，围绕中小型物料粗碎与中碎工况展开，整机采用机架承载、主机破碎、顶部进料、侧置驱动的紧凑布局，在砂石骨料、建筑垃圾回收、煤块粉碎、硬质化工原料预处理等场景中都有广泛应用。设备工作时，待破碎物料从顶部敞口的方形进料斗投入，料斗做了扩口收拢设计，上方开口尺寸宽大，方便装载机或者人工上料，下部逐渐收窄，将物料准确导向转子工作腔，避免投料过程中物料外溅。破碎主机腔内部布置单根回转转子，转子上铰接多组锤头，转子高速运转时锤头依靠冲击动能击打进入腔内的物料，物料在锤头、衬板、筛条之间反复受到冲击、剪切、研磨作用，达到粒度要求的成品物料从腔体下部出料口排出，不合格的大块物料继续留在腔内被反复破碎，直到粒度合格。

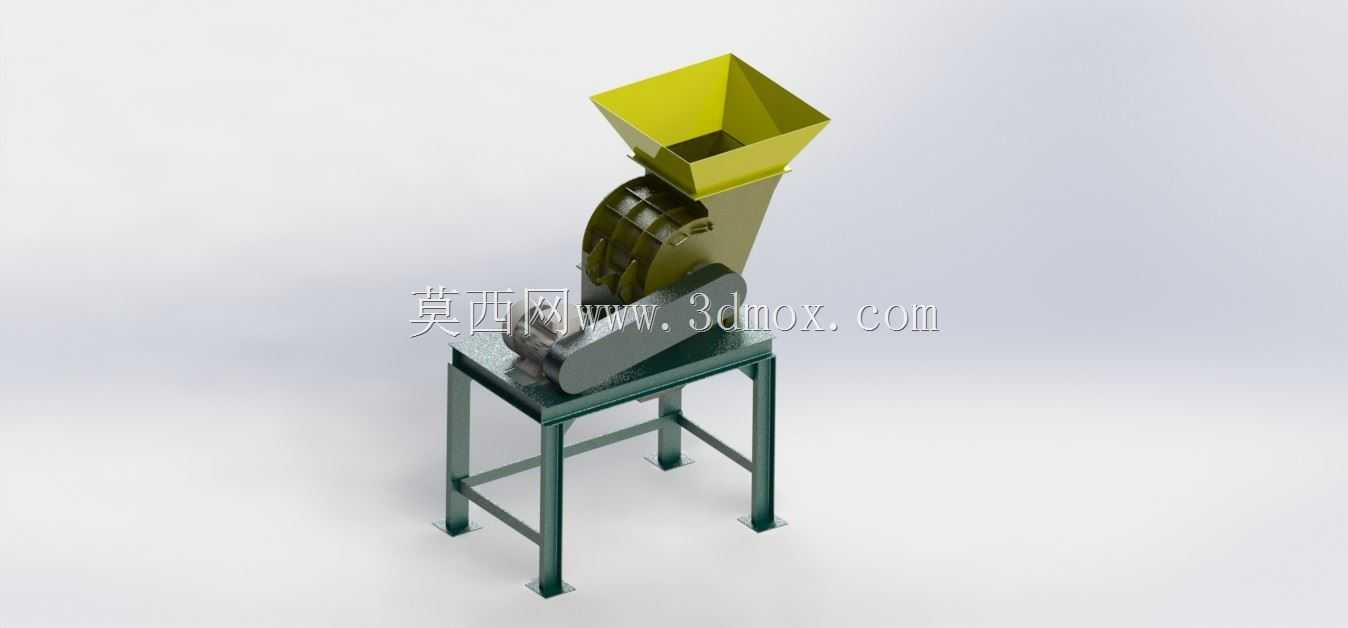

　　从结构设计思路来看，整套设备将破碎主机固定在型钢焊接的立式机架上方，机架采用四条支腿加横向连系梁的框架形式，支腿底部预留安装固定板，现场就位后可以通过地脚螺栓与混凝土基础刚性连接，既能够承受转子高速运转带来的交变振动载荷，也把主机整体抬升到合适高度，下方留出足够的落料空间，方便接料输送带或者集料容器直接布置在出料口下方，不需要额外搭建高位支撑平台。侧置的驱动单元通过传动结构与转子轴相连，电机安装位置与破碎腔保持合理间距，既缩短传动路径、减少动力损耗，也避免破碎过程中产生的粉尘、碎屑直接堆积在电机外壳上，改善驱动部件的散热与维护条件。

　　外形与安装边界方面，整机最高点为进料斗上沿，进料区域占据设备顶部大部分平面空间，现场布置时需要在进料侧预留上料作业半径，机架支腿的跨距经过匹配设计，四条支腿的落点形成稳定矩形支撑面，基础施工时只需对应支腿位置预留地脚螺栓孔即可完成定位。设备维护侧预留了足够的开盖与抽拉空间，方便后期更换磨损锤头、检修衬板与筛条，转子轴的两端轴承座位置外露，便于日常加注润滑脂、检测轴承温升。整体结构没有冗余的复杂外罩，所有功能部件排布清晰，进料导向、破碎做功、动力传递、机架支撑、出料避让五个功能模块衔接顺畅，既满足破碎作业的强度要求，也兼顾了车间组装、现场吊装与后期运维的实操便利性。
