工业除尘系统用褶皱式纸质滤筒

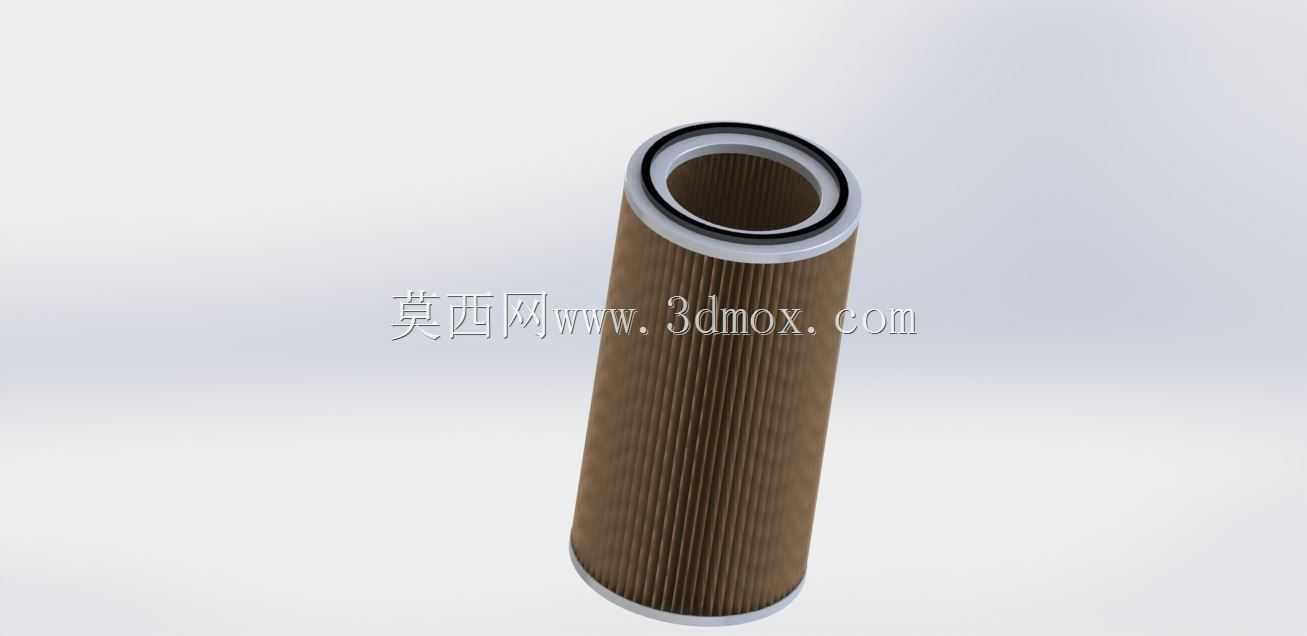

　　在各类粉体加工、木工开料、金属打磨、焊接烟尘治理的集中除尘系统中，滤筒作为核心过滤耗材，直接决定了整套除尘设备的排放浓度与运行阻力。这款褶皱式纸质滤筒采用直筒轴向安装结构，整体为等直径圆柱形态，上下端盖采用硬质密封材质，上端盖内嵌环形橡胶密封圈，可在安装时与设备花板的安装孔位形成端面压紧密封，避免未经过滤的含尘气流从侧边缝隙短路窜入净气腔。滤料部分采用密集径向褶皱工艺，在有限的筒身外径约束下，将有效过滤面积相比同直径平卷滤料提升数倍，大幅降低单位面积过滤风速，减少细微粉尘穿透滤料的概率，同时延缓滤料表面粉饼层的增厚速度，延长脉冲反吹清灰的间隔周期。从结构设计逻辑来看，该滤筒取消了传统滤袋的龙骨支撑结构，

　　依靠褶皱滤料自身折叠形成的径向棱边维持整体形态，褶皱之间预留均匀的气流通道，含尘气流从筒身外侧穿过滤料进入内腔，洁净气流从上端开口汇入净气室，被拦截的粉尘附着在滤料外表面，脉冲反吹时高压气流从内腔反向喷出，将褶皱间隙中积存的粉饼振落至下方灰斗。在安装边界上，该滤筒为垂直吊装工况设计，选型时需核对花板开孔直径与滤筒端盖密封尺寸匹配，筒身长度需预留足够的下方落灰空间，避免滤筒底部与灰斗内的积尘面接触，同时相邻滤筒之间需保留足够间距，防止反吹落料时粉尘在相邻滤筒表面二次吸附。滤料材质适配常温干性粉尘工况，针对纤维性粉尘、金属切削粉尘、木屑、水泥粉料等不同介质，可通过调整褶皱密度与滤料透气量平衡初始阻力与过滤效率，

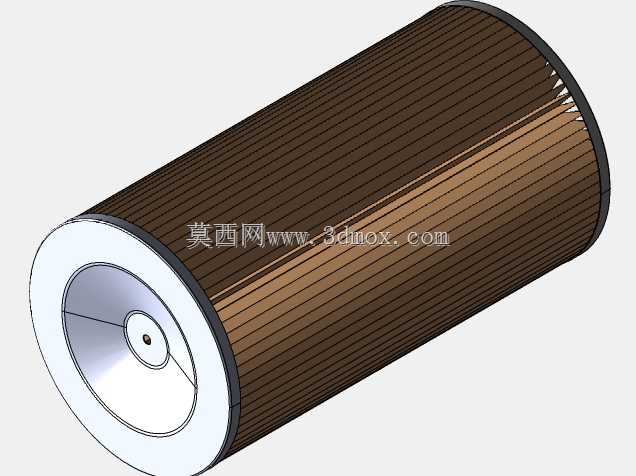

　　端盖与滤料的粘接处做了满胶密封处理，避免长期运行后出现脱胶开裂导致的漏尘问题。在三维建模过程中，需重点还原褶皱的均匀排布形态、端盖的密封槽结构以及整体同轴度，为后续的设备花板开孔、检修门尺寸设计、滤筒更换空间校核提供精准的装配参考，避免现场安装时出现干涉或密封失效的情况。
