多节臂移动式液压抓取升降设备

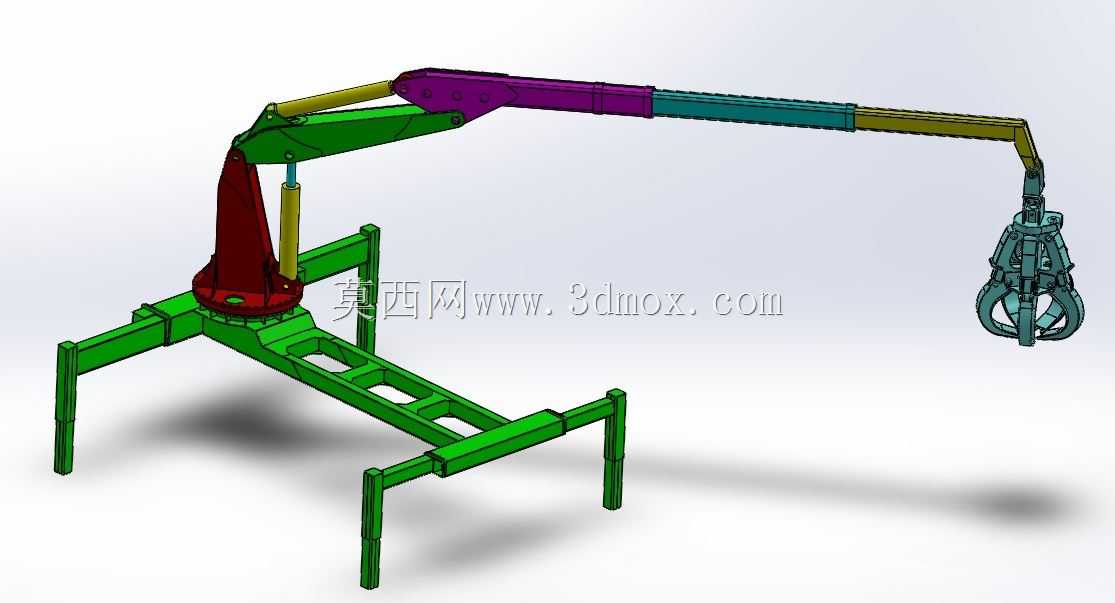

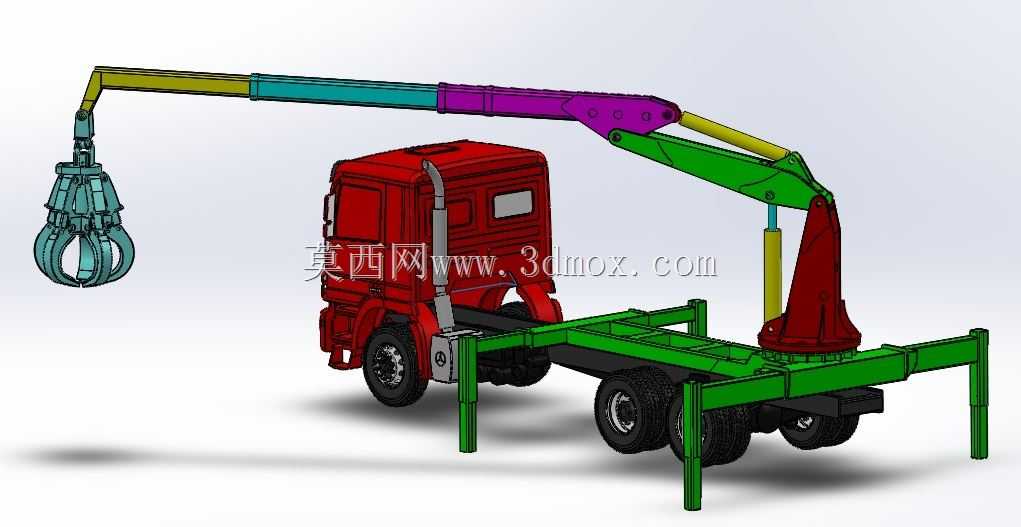

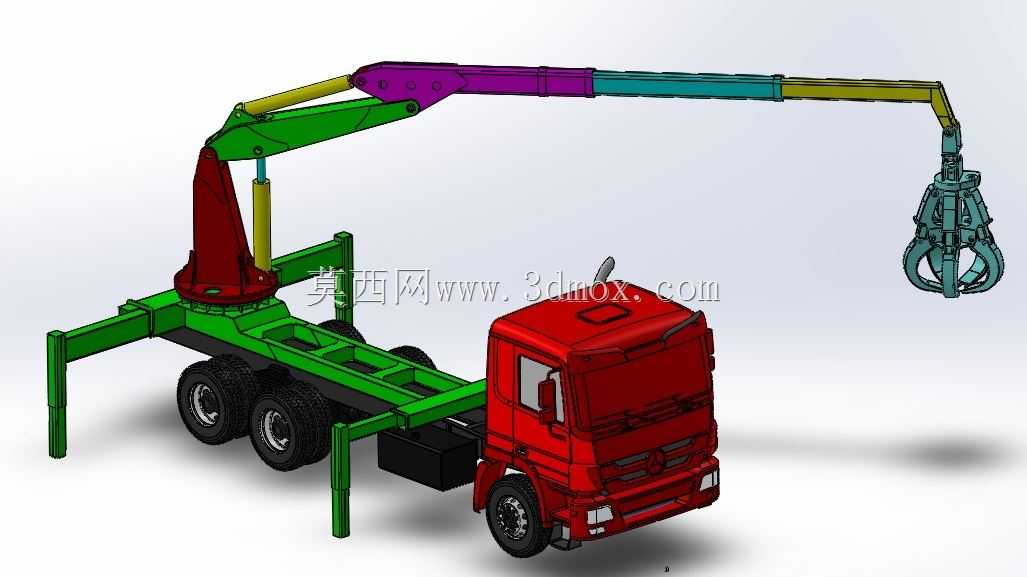

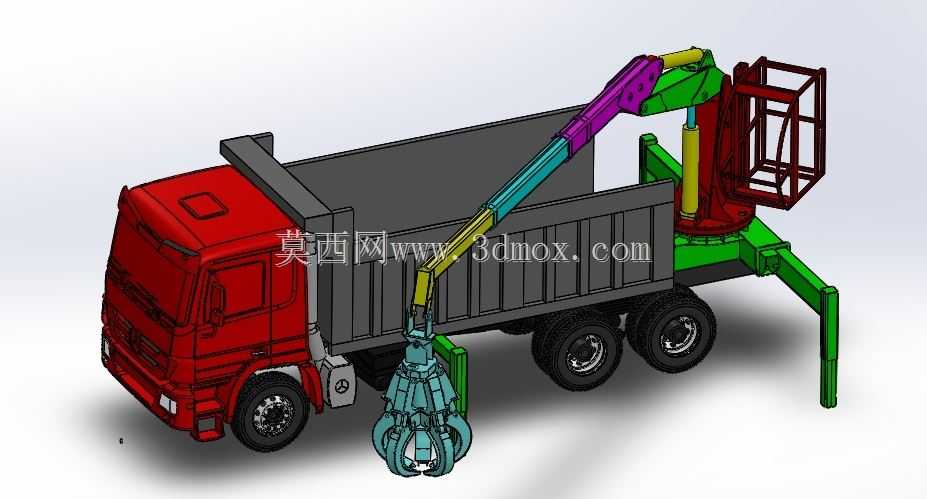

　　该设备采用车载式或独立框架式底盘思路，主体由四组外伸支腿、箱型梁底架、回转立柱、多节折叠伸缩臂以及末端抓具构成，主要面向散料装卸、厂区转运、废旧金属回收、林木或块状物料抓取等需要在一定半径范围内频繁改变作业位置的工况。与固定式起重机械相比，它对场地基础设施要求低，转场灵活，能够在不平整地面通过支腿调平后快速建立稳定支撑，适合多工位、小批量、作业点分散的生产现场。底架采用焊接箱型截面，内部布置加强筋以控制扭转变形；四条支腿向外延伸并预留垂直撑地行程，目的是把倾覆线外推，在臂架全伸、末端带载时降低支反力峰值并提升整机稳定性。回转部分位于立柱底部，可实现上部臂系相对于底盘的连续回转，从而扩大作业覆盖范围，减少设备整体移位次数。

　　臂架系统由折叠变幅臂与伸缩臂组合而成：靠近立柱的节段负责大角度举升与收拢，决定跨越障碍和最低取料姿态；远端伸缩节用于改变作业半径，适应不同距离的抓取点。液压缸沿臂架侧面或下方布置，铰点位置经过力臂优化，在举升初段提供较大推力，在伸展末段控制运动速度与冲击。末端抓具采用多爪收拢结构，铰接点围绕中心回转体均匀分布，通过油缸或连杆驱动爪齿同步闭合，可适应不规则块状物料；抓具与臂端之间设置回转连接，便于在不调整臂架姿态的情况下调整物料朝向。从结构设计角度看，建模时需要重点核对几个边界：支腿全伸后的整机占地轮廓决定通道宽度与作业空间；臂架最低收拢高度影响运输状态与门洞通过性；最大作业半径、最大举升高度和最低抓取深度共同构成工作包络面，

　　选型时需与现场料堆高度、车辆栏板高度及抓取深度匹配。设计中还需关注铰点处的销轴与衬套润滑空间、油缸行程极限与臂架机械限位的双重保护、软管随臂架运动的弯曲半径，以及满载工况下底架与支腿连接区域的应力集中。整体外形在收拢状态下较为紧凑，展开后通过支腿和多节臂获得较大的作业覆盖，兼顾机动性与抓取能力，适合用于需要频繁调整位置、对吊装与抓取一体化有要求的现场作业环节。
