开口同步带轮传动练习机构

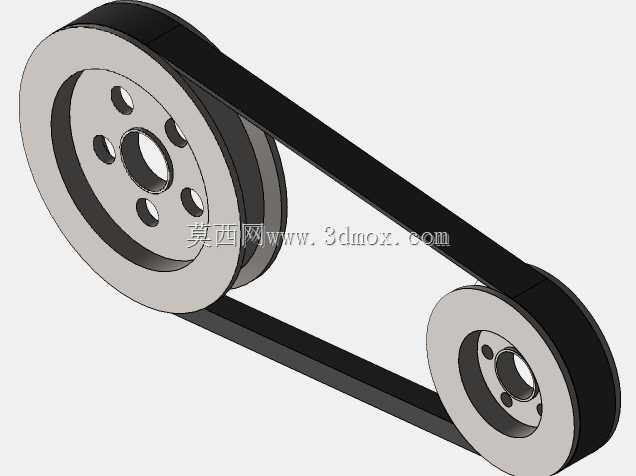

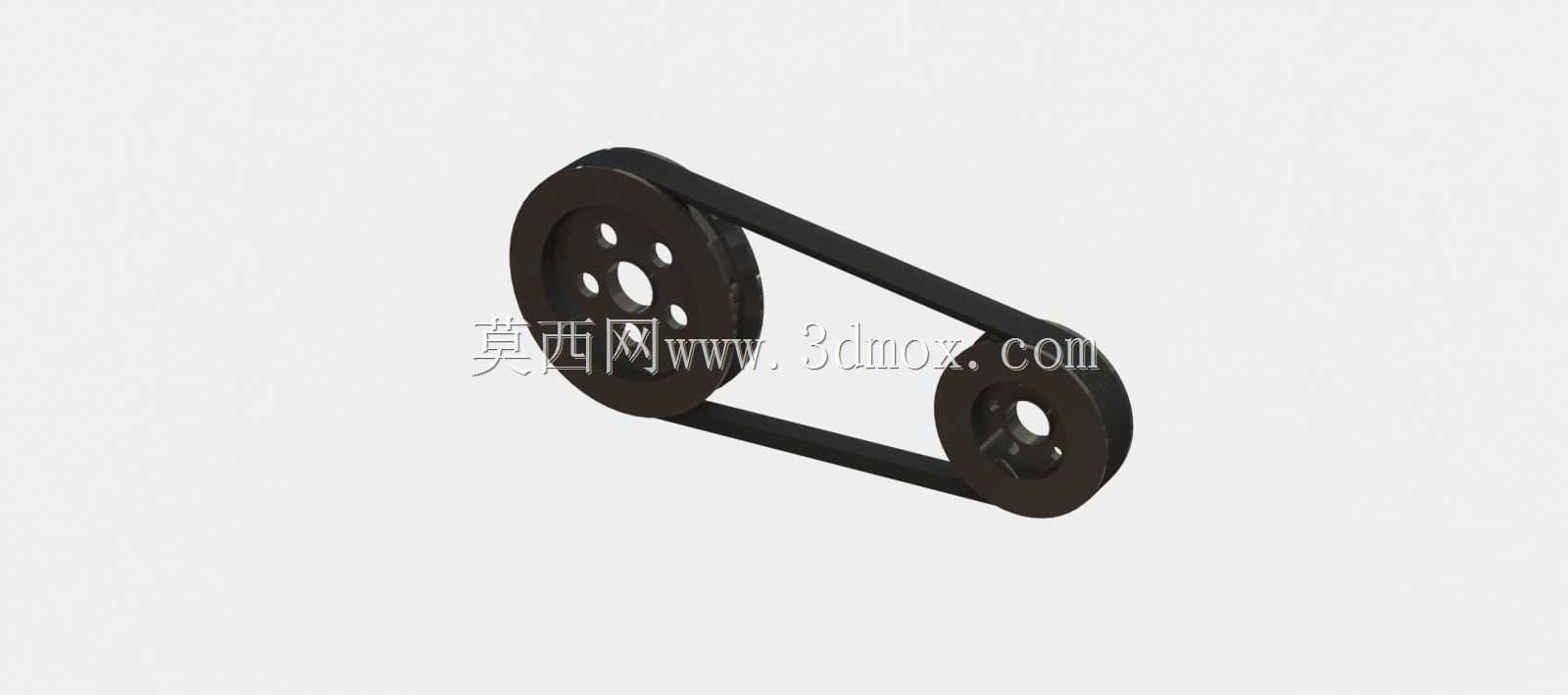

　　这套带轮传动结构以两个不同直径的盘式带轮和一根闭合环形皮带为主体，呈现的是最基础也最常见的挠性传动方案。大带轮端面上均匀布置了多组减重孔，中心为轴孔配合区域，小带轮结构相对紧凑，两轮通过皮带的摩擦啮合实现动力传递，整体没有多余的附属支架，重点保留了传动副本身的几何关系，适合用来理解带传动的中心距、包角、张紧方式等核心设计要点。

　　从实际设备应用来看，这类带传动结构大量出现在中小功率的动力传输场合：小型输送线的电机输出端、台式钻床和砂轮机等轻工设备、风机水泵的低速级传动、办公自动化设备以及教学实训台架中都能见到类似布局。相比齿轮直接啮合，带传动能够缓冲吸振，运行噪音更低，当设备出现过载时皮带会在轮槽表面打滑，客观上保护了电机和后端传动零件不会被瞬间冲击损坏；同时它对两轴的平行度误差、中心距加工偏差有一定容忍度，在装配精度不算极高的民用和通用设备里维护成本很低。

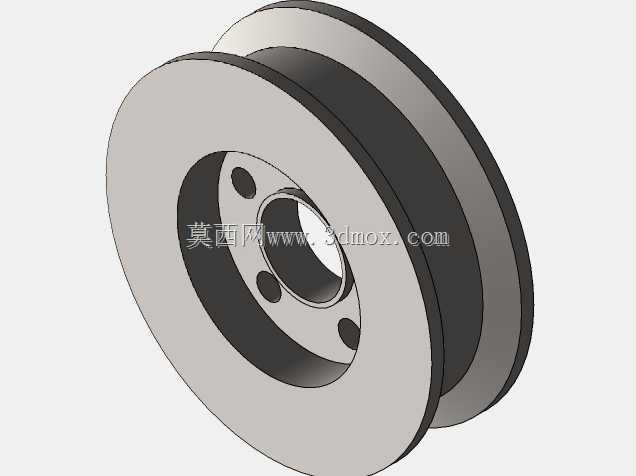

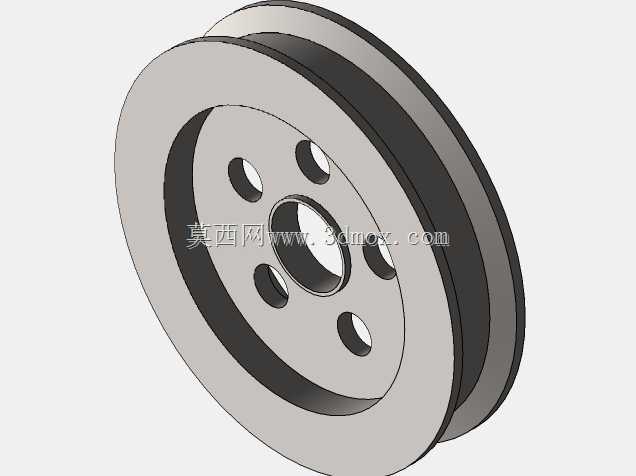

　　建模过程中首先要确定的是两轮的中心距和传动比：大轮和小轮的直径比直接决定输出转速与扭矩的缩放关系，皮带的长度则由两轮节圆直径和中心距共同算出，闭合环形带需要预留合理的张紧量——既不能太松导致运转时跳齿、打滑脱落，也不能张紧力过大让轴承受额外的径向载荷、皮带过早疲劳开裂。大带轮端面上的开孔并非随意布置，均匀分布的孔位在去掉多余材料、降低轮体转动惯量的同时，还要保证轮辐截面的强度足够传递额定扭矩，孔边到轮缘、轮毂的壁厚需要保留足够余量，避免高速旋转时出现应力集中开裂。

　　安装边界方面，两根带轮的支撑轴必须保证平行，轮槽的中心平面要共面，否则皮带运转过程中会持续偏向一侧、边缘剧烈磨损；轴向定位上带轮通常通过轴肩和紧定螺钉固定在轴端，轴孔和轴的配合选用过渡配合即可，方便后期更换磨损的皮带和带轮。皮带套入两轮后，靠调整电机底板的滑轨位置改变中心距来实现张紧，部分工况也会增加张紧轮压在皮带的松边，在中心距固定的设备里补偿皮带长期使用后的拉伸伸长量。

　　结构外形上两轮均为盘式回转件，外圆加工出和皮带截面匹配的轮槽，侧面平整没有突出的凸缘，整体外轮廓的最大尺寸由大带轮外径决定，安装时需要在两轮外侧预留出皮带拆装的操作空间，以及防护罩的安装位置——实际量产设备中这套传动副外部都会加装安全防护罩，防止人员触碰运转中的皮带轮，同时避免粉尘碎屑落入轮槽加速磨损。这套简化的练习模型把传动核心关系完整保留，没有冗余结构干扰，初学者可以通过它掌握回转类零件建模、装配约束中平行与共面的设定，以及带传动干涉检查的基本思路。
