手机滑动按键功能演示教学机构

　　这套滑动部件以消费电子终端的侧边滑动按键为还原对象，把手机内部狭小空间里的按键运动逻辑放大为可直观观察的教学演示结构，多用于职业院校机电实训课堂、消费电子结构设计方案评审以及装配工序岗前操作培训，帮助初学者快速理解小型滑动交互件的运动约束、行程控制与装配配合关系。

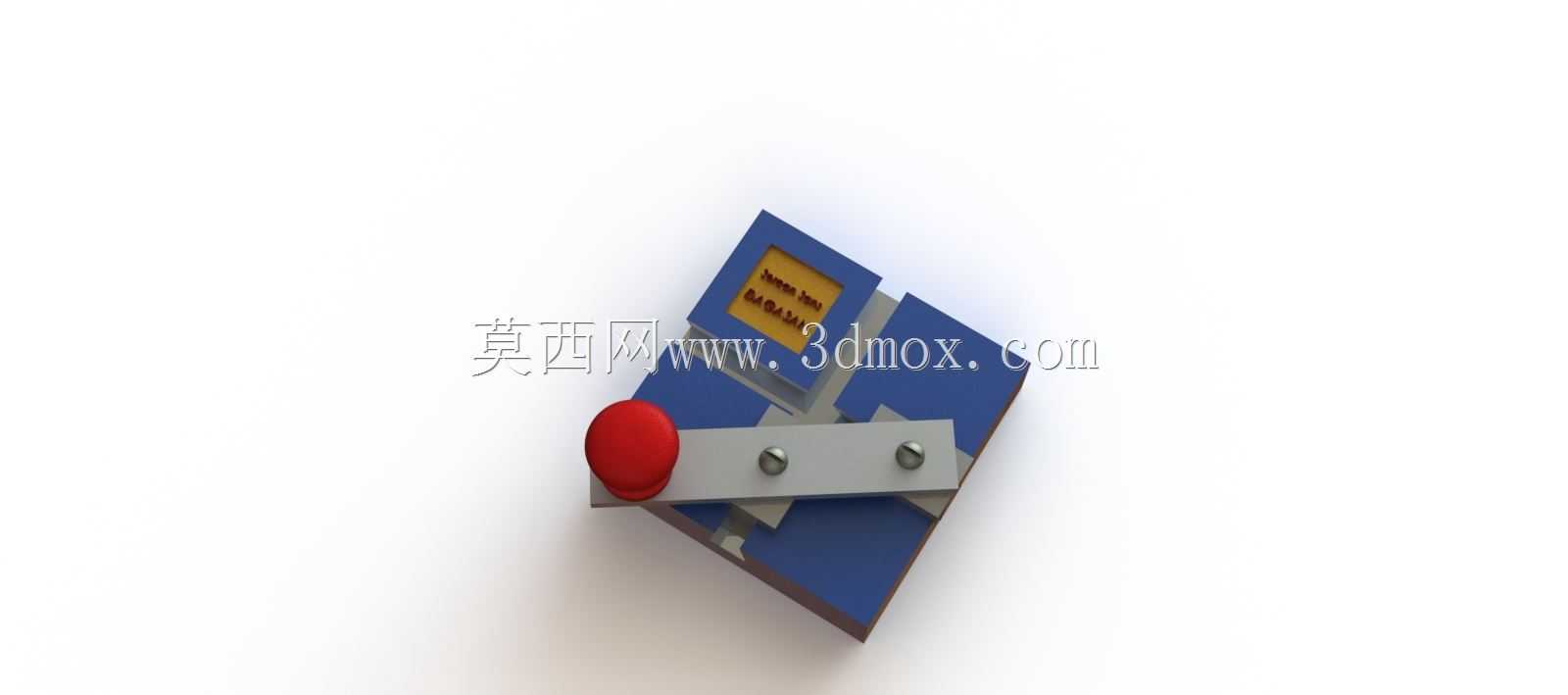

　　整套机构以蓝色块状基座作为承载主体，基座对应手机中框的安装基准面，所有功能组件都依托该基准完成定位，避免演示过程中出现整体偏移。基座上方设置灰色横向滑动板，板体两端预留圆形紧固件安装位，通过两颗紧固螺钉将滑板与下方滑动导向结构锁合，滑动板侧面伸出红色圆形操作钮，对应手机外露的滑动按键触控端，操作者横向推动红钮即可带动整条滑板沿导向方向完成直线往复运动。基座一角设置黄色标识块，模拟手机主板上的功能触发触点区域，当滑板滑动至设定行程端点时，板体下方预留的触发凸台会压合对应触点，完成滑动动作的信号触发，和真实手机滑动按键切换静音、功能模式的工作逻辑完全一致。

　　设计过程中优先放大了原本手机内毫米级的配合尺寸，各零件间的导向间隙、螺钉沉台深度、触点按压行程都按比例放大，既保留原结构的配合公差逻辑，又让学习者无需借助显微设备就能直接观察每一处运动细节。基座底部做了平整支撑面，可直接放置在实训工作台面上，无需额外专用夹具固定；整体外轮廓控制在小型教具的尺寸范围内，周边预留足够的操作空间，推动按键时手指不会和基座边缘发生干涉。

　　结构设计上特意将导向副做成分体可拆形式，松开两颗紧固螺钉即可取下滑动板，能够单独展示导向槽的截面形状、滑动面的接触区域，也可以让学习者反复练习小型零件的对位装配、螺钉预紧的操作力度控制，避免真实手机装配中因螺丝锁附力度过大导致滑牙、或是导向间隙调整不当出现按键卡滞的问题。红色操作钮采用圆弧端面设计，贴合手指推动时的接触触感，和真实手机按键的人机交互触感保持一致；滑动行程两端设置硬限位结构，防止滑块脱出导向槽，同时限位位置刚好对应触点的触发与释放点位，不需要额外设置行程检测元件就能保证动作到位。

　　在实际实训应用中，这套部件可以拆解为基座、滑动板、操作钮、紧固件、触点模拟块五个独立零件，学习者可以先完成零件三维造型练习，再按照装配约束关系完成整机装配，后续还可以基于该结构拓展弹簧复位、档位阻尼等不同滑动按键的变体结构，掌握消费电子小型交互件的完整设计思路。安装边界方面，所有外露运动件的运动范围都不超出基座外轮廓，台面上摆放时不会和相邻实训教具发生运动干涉，零件边角全部做钝化处理，实操过程中无尖锐划伤风险。
