异形双腔传动安装基座壳体结构

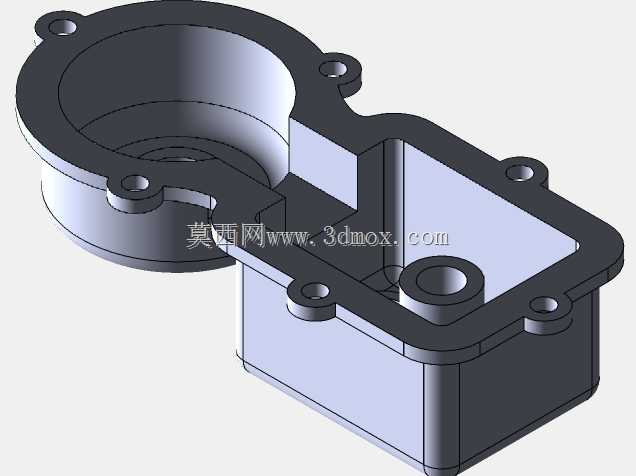

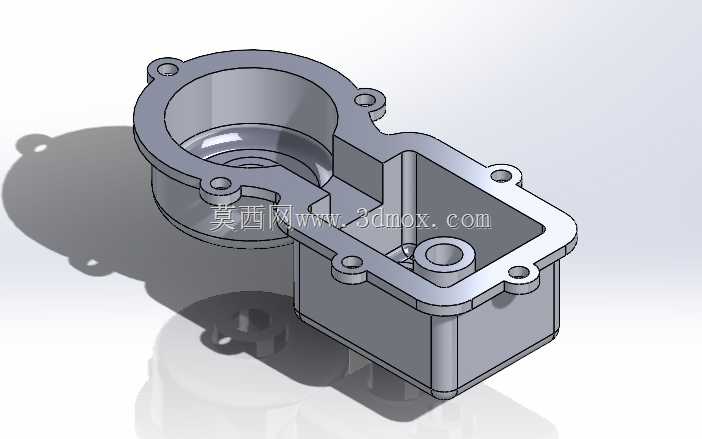

　　该壳体采用双腔连通的异形布局，左侧为圆形深腔结构，腔体内壁预留同轴环形定位台阶，可容纳回转类传动件并对其径向位置形成约束，腔口外缘延伸出带多个安装孔的环形法兰边，法兰孔沿圆周方向均匀分布，用于和端盖或外接部件完成贴合锁固，保证结合面的密封与定位精度。右侧为近似矩形的开放式箱体腔，腔壁四周设置连续的加厚边框，边框上分布多处带通孔的凸台安装位，凸台位置避开内部运动件的回转包络空间，既作为上盖的连接基准，也可在装配时承受紧固件的局部压紧力，避免薄壁区域出现应力集中。两腔体之间通过过渡连通段衔接，内部预留轴系或传动件的穿越空间，腔底设置带中心孔的圆柱凸台，可作为转轴、轴承或定位销的支撑位点，凸台高度根据内部零件的装配间隙确定，

　　保证运动件运转时不与腔底发生干涉。壳体底部为平整的封闭支撑面，外侧壁设置均匀的拔模斜度与圆角过渡，在满足成型脱模要求的同时，降低拐角处的应力集中风险，侧壁厚度根据腔体承载需求做差异化分配，受力较大的法兰连接区域与支撑凸台位置做局部加厚，非受力薄壁区域在保证刚性的前提下控制整体重量。从安装边界来看，整体轮廓由圆形法兰端与矩形箱体端组合而成，所有外接安装孔的孔位坐标、凸台高度与腔体深度均按装配关系匹配，安装时可先通过腔体内的定位台阶完成内部零件的预装，再通过法兰与边框上的孔位完成上下壳体及外部部件的锁固，这类结构常见于小型通讯设备的传动执行模块、便携机电装置的齿轮容纳箱体中，既能够为内部传动零件提供封闭的防护空间，阻隔灰尘与外部磕碰，

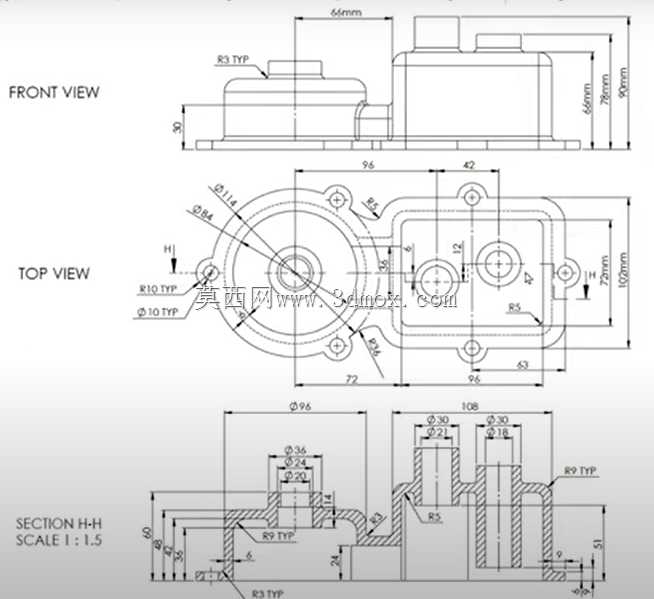

　　也可通过多处安装位点直接集成到整机机架上，不需要额外设计转接支架。建模过程中优先搭建腔体的整体轮廓骨架，先确定两侧腔体的中心距与连通位置，再依次生成内壁台阶、外部法兰、安装凸台与加强结构，所有开孔位置同步核对内部零件的运动包络，保证装配后无干涉，结合面的平面度与孔位同轴度可直接通过三维模型校验，为后续加工与模具设计提供准确的结构依据。
