通讯设备铰接式支撑固定支座结构

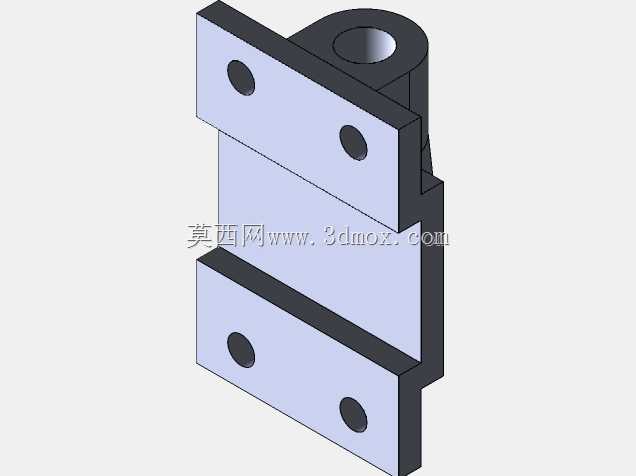

　　该支撑固定构件主要面向通讯终端、户外通讯辅具以及小型手持通讯设备的配套装夹场景，在整机结构中承担连接、承载与姿态限位的作用。构件右侧设置带同轴通孔的圆柱铰接段，通孔可穿入销轴或锁紧螺钉，与外部摆臂、夹持端形成回转配合，让配套部件能够围绕销轴完成小角度开合调整，满足通讯设备使用时角度调节、收纳折叠的实际需求。左侧为双层平行安装板结构，上下板体均预留圆形安装孔，既可以通过螺栓将整个支座固定在设备主机壳体、安装基座上，也能作为对接其他功能模组的连接接口，双层板的间距形成嵌装槽，可直接卡入对应厚度的设备壁板，装配时无需额外设计定位垫块，减少装配累计误差。

　　从受力逻辑来看，构件在圆柱铰接段与左侧安装立板之间布置了多组三角形加强筋，筋板分别衔接立板侧面、中部承载横板与圆柱筒外壁，把铰接位置承受的径向载荷、开合过程产生的弯矩直接传导至左侧安装面，避免薄壁板件在反复弯折受力后出现应力开裂。中部横板作为主要承载面，承接上方挂载部件的竖直载荷，底部同样设置斜向加强筋连接下层安装板，整体形成封闭的力传递路径，在控制构件整体重量的前提下保证刚性，适配通讯类产品轻量化、抗跌落的设计要求。

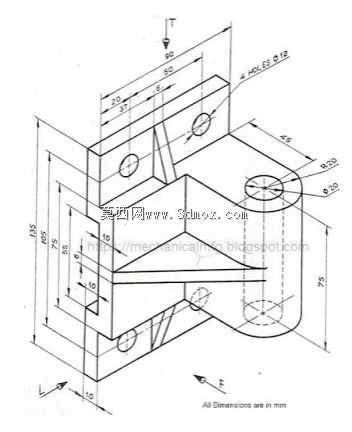

　　外形边界方面，构件整体为不对称布局，铰接圆柱端做圆角过渡，不存在尖锐外凸棱边，安装时不会干涉周边外壳、线束的排布；所有安装孔的孔位中心距、板件厚度均按照常规通讯设备的安装空间设定，嵌装槽的宽度可匹配常见塑胶壳体、钣金支架的壁厚，销轴孔的内径适配标准紧固件规格，选型时可直接根据安装面的孔位间距匹配对接。建模过程中所有配合面均保留合理的装配余量，铰接孔与销轴的配合间隙可根据实际使用的磨损需求调整，安装板的孔位预留了螺栓穿入的操作空间，现场装配时工具可直接伸入锁紧，不会出现结构干涉。这类支座结构也可迁移应用到小型电子设备支架、便携式检测仪器的铰接支撑部位，通过调整安装孔间距、铰接孔内径即可适配不同载荷的挂载需求。
