双轴工业碎纸撕碎设备结构

　　该设备针对工业废纸、轻薄包装废料、片状塑料及类似低堆积密度物料的连续破碎作业而设计，整体采用卧式双轴布置。物料从上方敞口料斗进入破碎腔后，由两根相向转动的刀轴带动刀片交错剪切、撕扯和挤压，将投入物破碎成较小尺寸，再经下部斜向导料区域排出。设备适用于印刷厂边角料处理、包装车间废料减容、办公及工业文档集中销毁、回收分拣线前段预处理等场景，也可作为固废处理系统中的初级破碎单元使用。

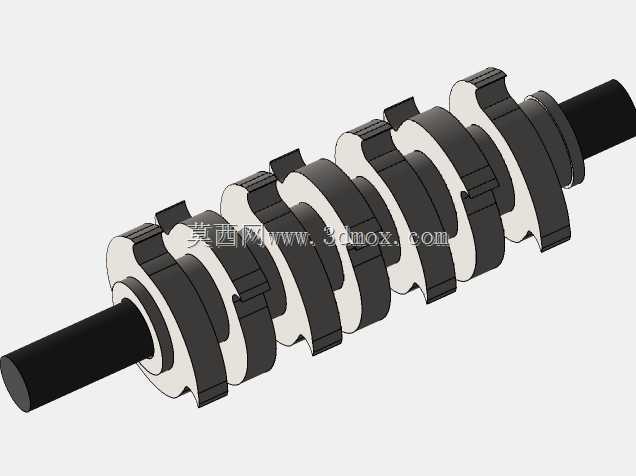

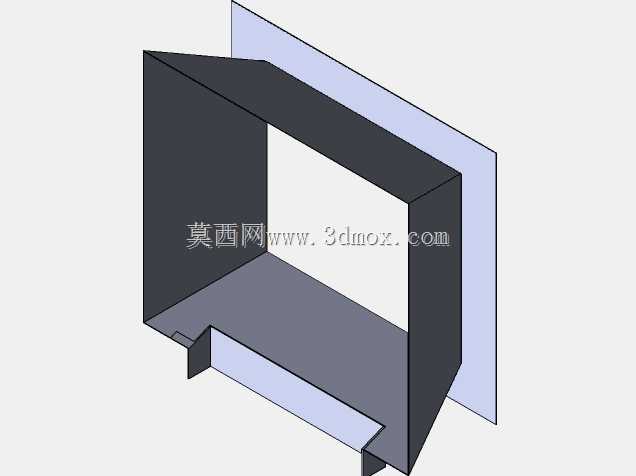

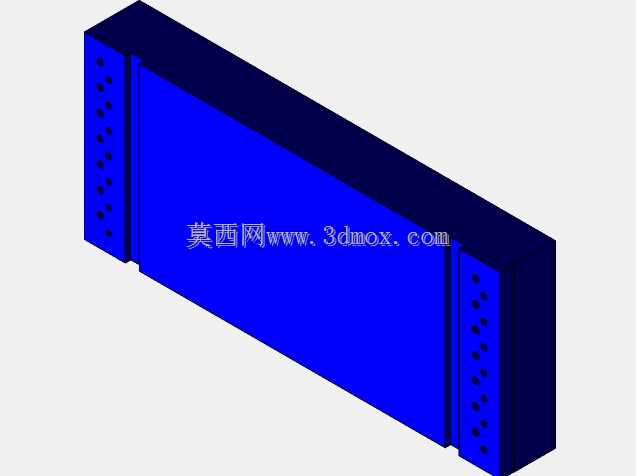

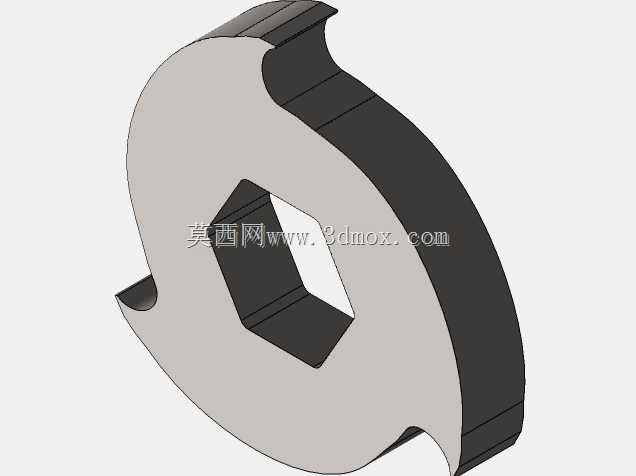

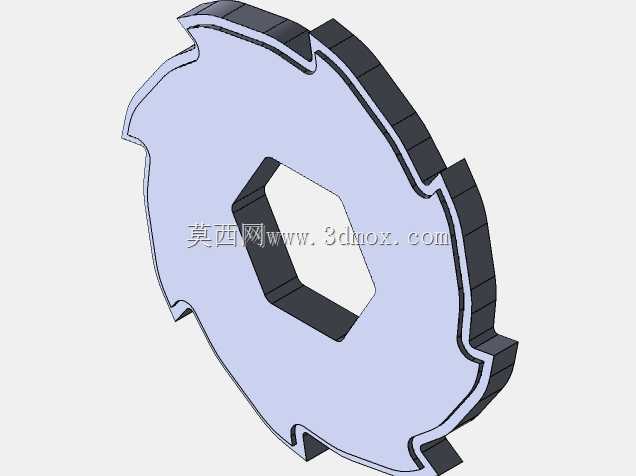

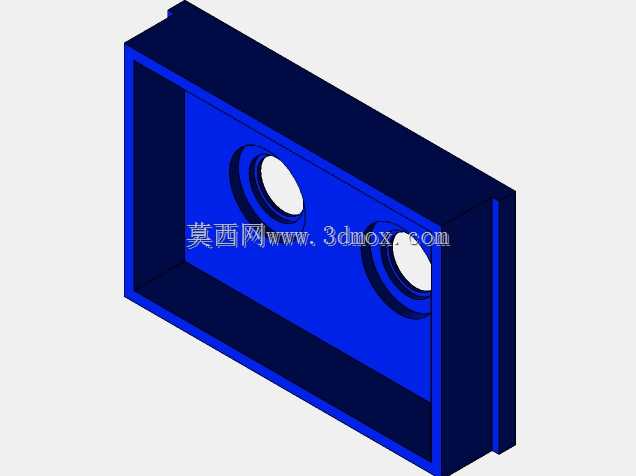

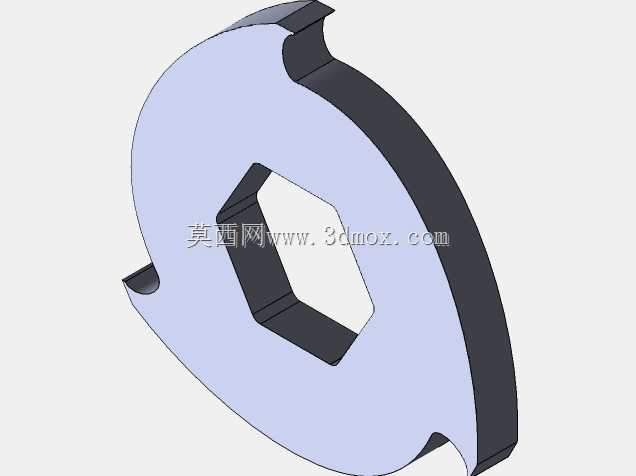

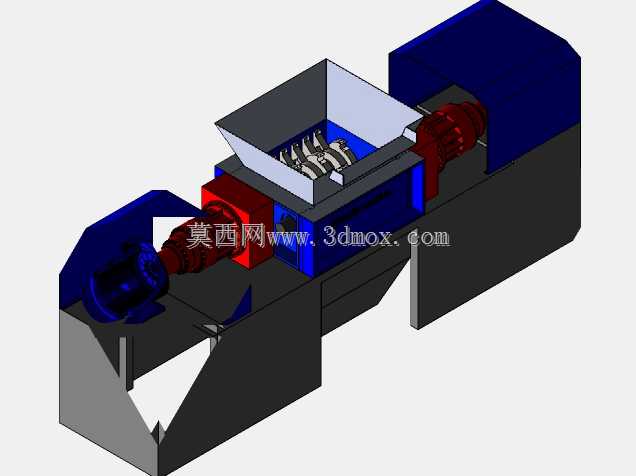

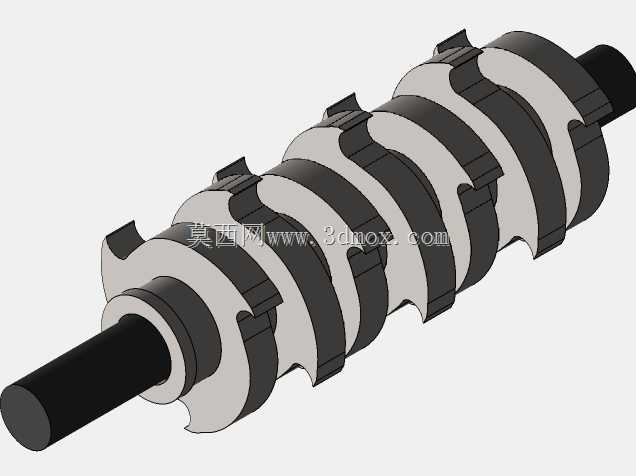

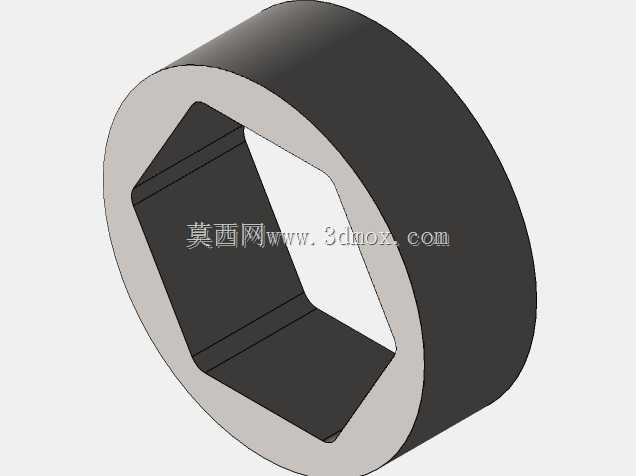

　　结构上，主机由进料斗、破碎箱体、双刀轴组件、两侧传动装置、联轴器、减速机构、驱动单元、下部机架和出料导板组成。上方料斗采用扩口形式，前低后高的围板便于叉车、人工或输送设备批量投料，同时减少物料反弹外溢。破碎箱体位于设备中部，是承受剪切载荷的核心区域，内部布置两组刀轴；刀片按轴向间隔排列，相邻刀片在旋转过程中形成交错剪切刃口，能够对纸张、纸板、薄膜、软包装物进行有效抓取。双轴低速大扭矩的工作方式，相比单轴高速粉碎，更适合处理缠绕性、片状和体积蓬松的物料，卡料概率较低，运行冲击也相对平缓。

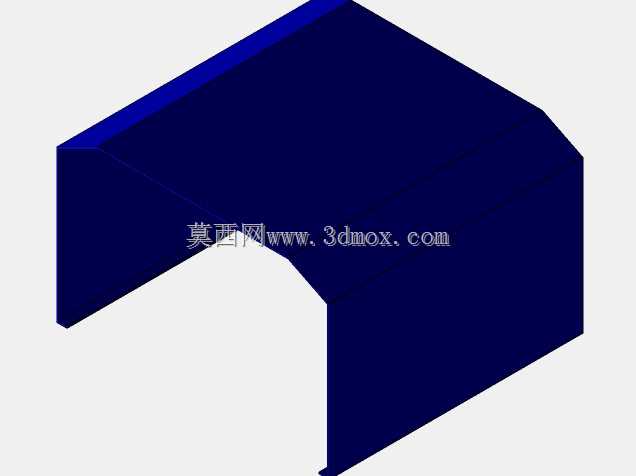

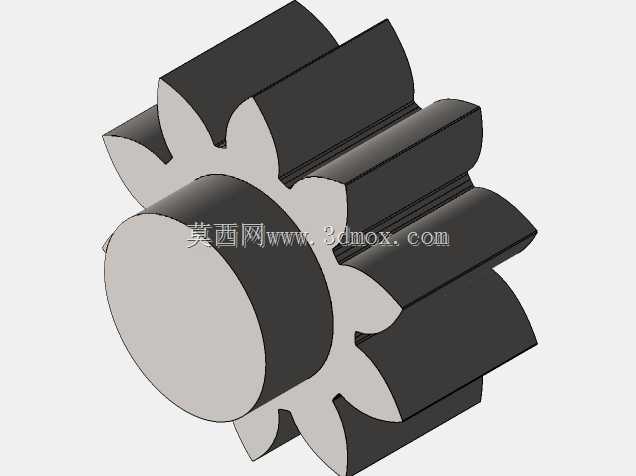

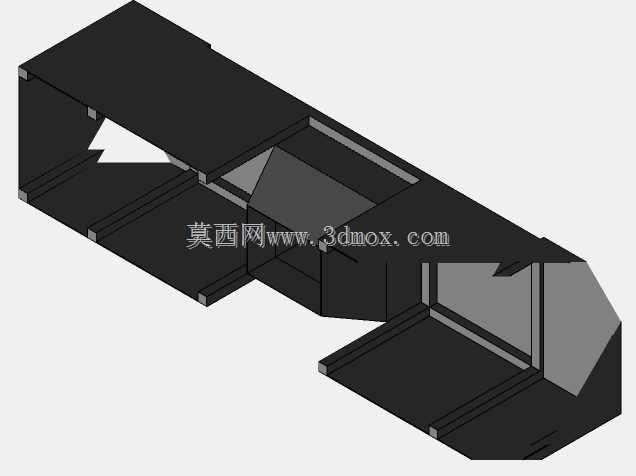

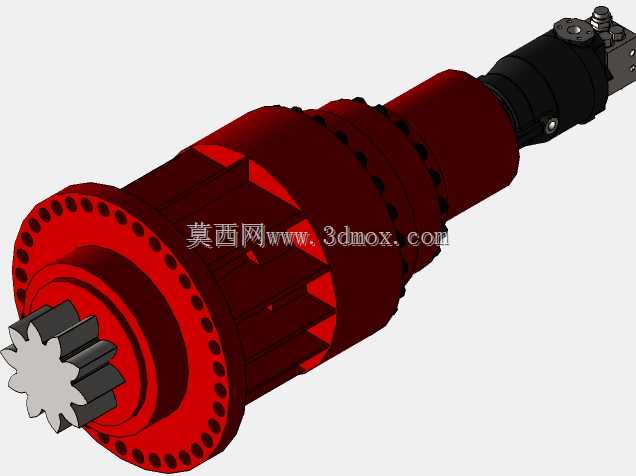

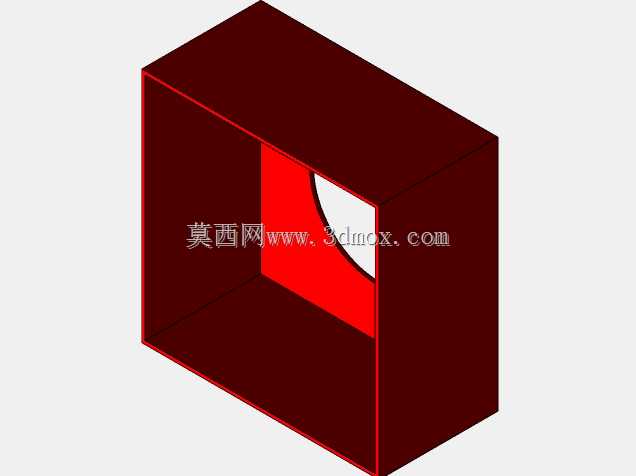

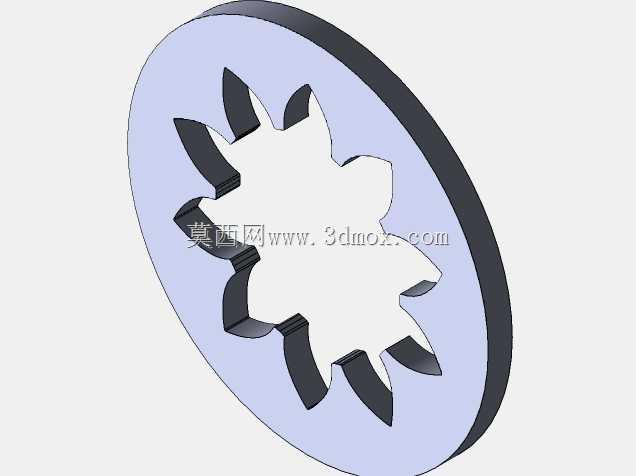

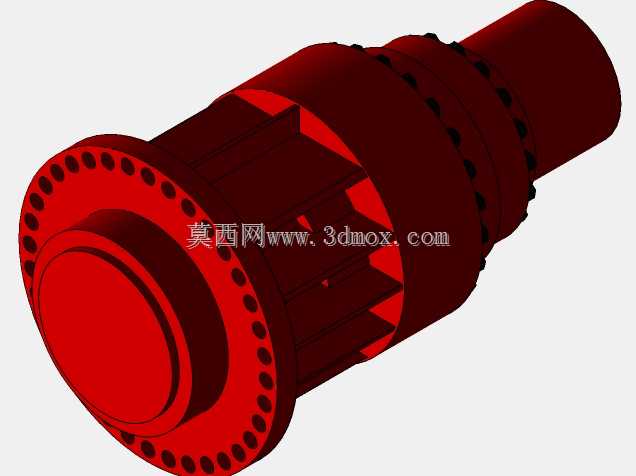

　　两侧传动区通过联轴器和减速机构将动力传递至刀轴，外置护罩对旋转部件进行隔离，既满足安全防护要求，也便于检修时拆罩检查。机架采用焊接箱体与支腿结合的形式，底部设置倾斜出料通道，破碎后的物料可依靠重力滑向出料口，也可对接输送带、集料箱或后续分选设备。设备左右两端动力及传动部件外伸，安装时需要在主机两侧预留检修空间，尤其应考虑联轴器、减速机构和驱动单元的拆装距离；上方需保留投料和开盖维护高度，下方则要根据出料方式留出接料或输送设备的空间。

　　从建模思路看，该结构重点表达了撕碎设备的空间关系：进料斗与破碎腔的衔接位置决定物料是否顺畅落入刀区；刀轴中心距、刀片外径和箱体内壁间隙决定咬料能力与维护余量；两侧传动轴线与刀轴的同轴度要求，直接影响联轴器寿命和运行振动；下部机架不仅承担支撑，还通过斜板引导物料流向。实际选型时，应结合物料种类、进料尺寸、目标出料粒度和处理量确定刀轴长度、刀片厚度、刀钩数量及驱动功率；若处理金属、硬塑料或高韧性物料，则需加强主轴、轴承座和箱体刚度，并配置相应的过载保护。该三维结构完整呈现了双轴撕碎设备从投料、破碎到排料的主要链路，可用于设备方案沟通、结构干涉检查、安装边界确认以及破碎生产线布局参考。
