金属板材裁切用层叠式冲压模具

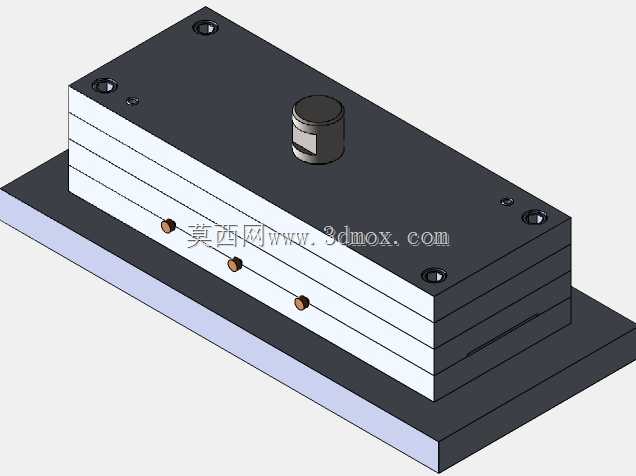

　　这套层叠式冲压裁切模组，主要面向薄金属板材的批量冲切工序，在小型五金件加工、钣金下料、精密金属垫片冲制场景中使用，整体结构采用多层板叠合的模架布局，区别于常规整体式模座，分层式的板件设计可根据不同冲切轮廓需求，单独更换中间裁切工作层，无需拆解整套模架的导向与固定结构，大幅降低换模调试的工时消耗。模组底部设置整块加厚安装底板，底板预留多组沉头固定孔，可直接锁附在压力机工作台面的T型槽工位上，安装时以底板侧边作为定位基准，配合压力机滑块的行程零点校准，即可完成模组的初定位，底板的长宽尺寸覆盖模架主体的全部投影边界，承压时可将冲切反作用力均匀分散到工作台面，避免局部应力集中导致模架变形。模架顶部设置与压力机滑块连接的圆柱传动接头，

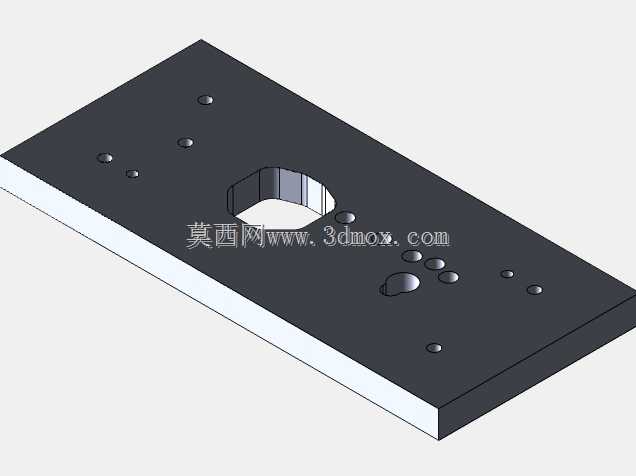

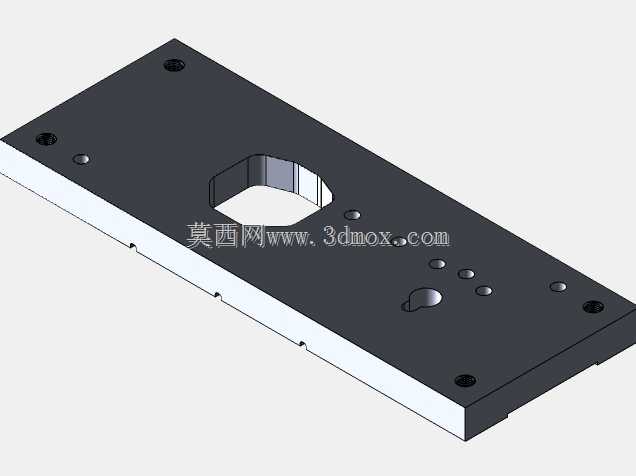

　　接头外周做定位台阶，装入滑块连接座后可通过侧向锁止件固定，保证冲切下行过程中动力传递无偏移，多层模板之间沿周向布置多组精密导柱导套，合模时导套先于冲切刃口完成导向配合，抵消滑块下行带来的微小侧向偏移，保证上下刃口的冲切间隙均匀一致，避免出现板材毛边、刃口崩缺的问题。模板层间的侧面设置多组定位锁销，每层板的销孔位置做同轴度配作，叠合装配时锁销穿入后即可保证各层型腔的对位精度，拆解维护时只需拔出锁销即可分离对应板件，对刃口磨损的工作层进行单独修磨，无需将整套模具从机台上吊离。日常生产中，待裁切的金属条料从模架侧向的送料通道送入，层间预留的送料间隙刚好适配条料厚度，条料送至定位挡块位置后，压力机滑块带动上模下行，

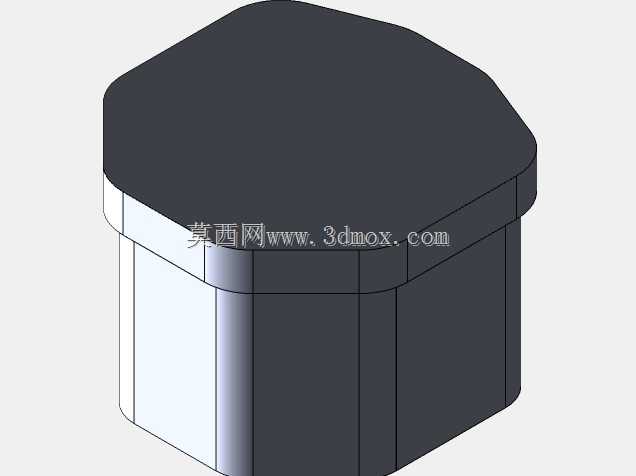

　　内置的裁切刃口完成板料轮廓冲切，冲切完成后上模回程，层间设置的弹性卸料件将卡在刃口上的料条推离，即可推进条料进行下一工位冲切。整套模架的外形轮廓为规整长方体，顶部传动接头的高度预留足够的滑块行程余量，周边紧固螺钉全部采用沉头布置，无外露凸起结构，安装时不会和压力机周边的安全防护栏、送料机支架产生干涉，模架的合模行程、刃口间隙都针对常规薄金属板的裁切特性做匹配，既可以完成小型金属零件的外形落料，也可通过更换中间工作层完成不同轮廓的冲孔、切边工序，结构紧凑刚性充足，在连续冲压作业中能长期保持刃口对位精度，减少频繁校模的工作量。
