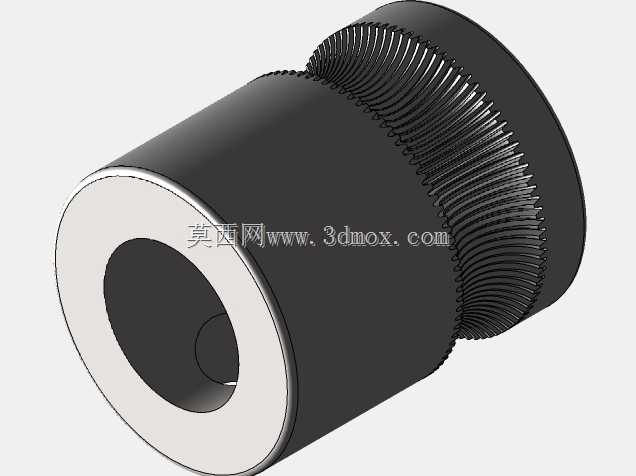

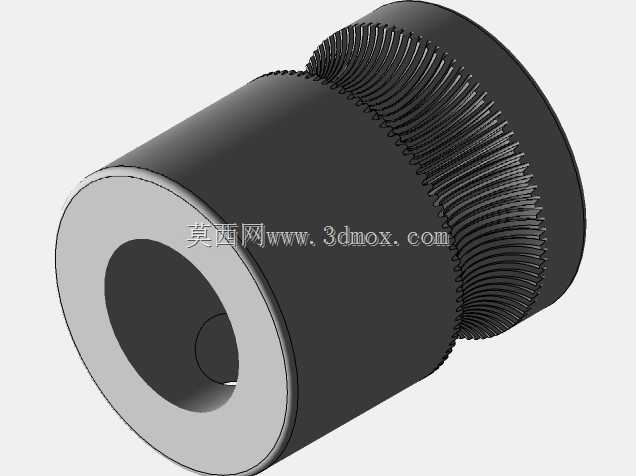

这款滚齿齿轮的结构设计,最初是围绕小型通讯终端内部的紧凑传动需求展开的,在手持通讯设备、便携通讯测试工装这类空间极度受限的场景里,传动构件不能占用过多轴向与径向空间,同时还要保证小载荷下的传动平顺性,这也是该零件整体采用短圆柱套筒式布局的核心原因。零件主体为同轴阶梯圆柱结构,上端外缘加工出完整的渐开线滚齿齿形,齿部沿轴向的宽度经过反复校核,既保证和配对啮合齿轮的接触重合度满足低噪音传动要求,又不会额外增加零件的整体高度。齿轮中心加工出贯通的安装轴孔,孔壁预留了对应的配合公差区间,实际装配时可以直接套在通讯设备调节机构的转轴上,轴孔和转轴选用小间隙过渡配合,既方便产线快速压装,又能避免长期运行后出现齿轮径向窜动的问题。

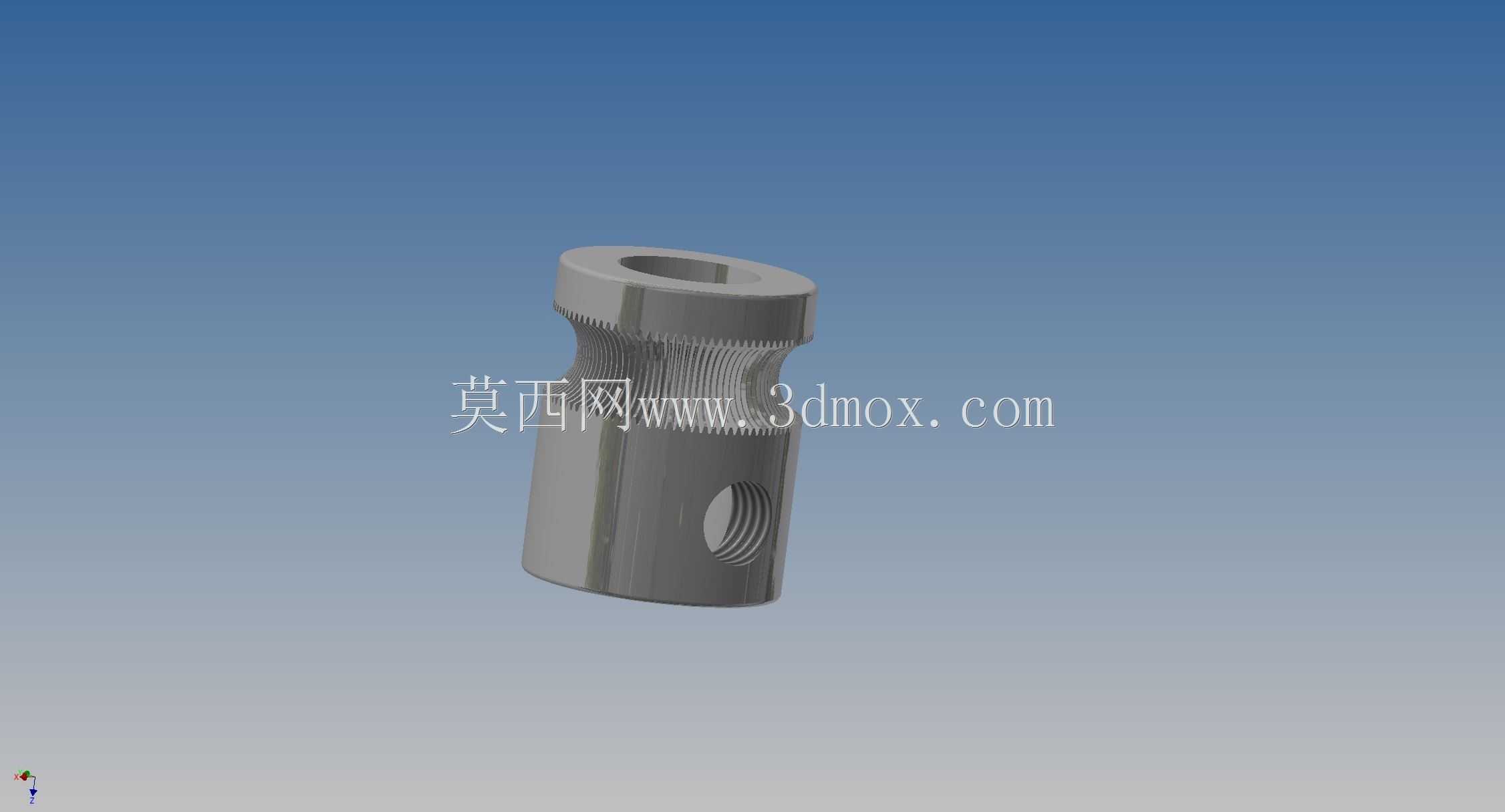

筒体中段的侧壁开设了径向贯通的圆孔,这个孔位并非减重设计,实际是锁紧定位孔,装配完成后可以穿入紧定螺钉,把齿轮和转轴锁死,杜绝传动过程中齿轮和转轴出现相对转动,哪怕设备经历便携场景下的轻微震动,传动相位也不会出现偏移。齿部下方的筒体外壁加工出一圈细密的滚花纹理,这处结构兼顾两个作用:一是产线人工装配时,操作人员可以直接捏住滚花段完成对位压装,不会出现手指打滑的问题;二是在部分需要手动微调传动位置的调试场景下,滚花面可以提供足够的摩擦力,方便调试人员直接转动齿轮完成相位校准。从安装边界来看,齿轮最大外径由齿顶圆决定,设计时已经把齿顶和周边壳体的安全间隙预留出0.3mm以上,避免通讯设备外壳出现轻微形变时齿顶刮蹭内壁;
筒体下端的外圆做了微小的倒角处理,压入对应安装工位时可以起到导向作用,不会出现卡滞、刮伤安装孔壁的情况。齿形参数选用小模数渐开线齿廓,滚齿加工的齿向误差控制在很小的范围内,配对啮合时侧隙均匀,通讯设备常用的低速调节工况下不会出现明显的回程间隙,传动手感顺滑无卡顿。整体零件没有多余的复杂曲面,所有结构特征都服务于装配、传动、调试三个核心环节,既满足小空间内的动力传递需求,也适配消费类通讯产品量产时的加工与装配工艺,不需要额外定制特殊工装就能完成批量生产。
