带鳍片散热壳体的射频放大模块

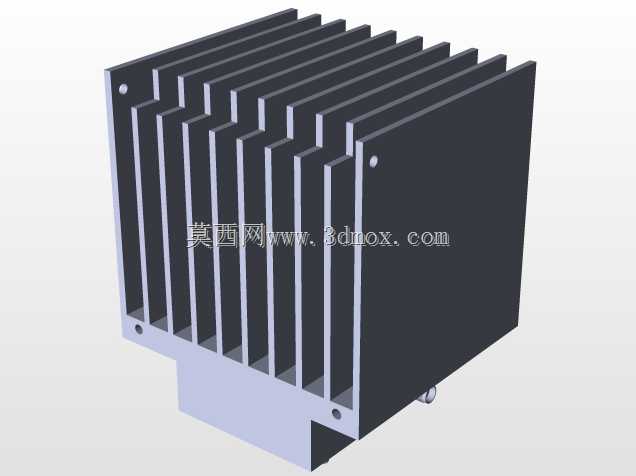

　　该三维结构围绕小功率射频放大单元的整机封装展开，主体由密集平行散热鳍片、两侧封板、底部承托座和外接安装接口组成，适用于通讯链路、测试机柜、工业无线设备中对信号进行中继放大的场景。鳍片采用等厚、等间距布置，沿模块长度方向形成连续风道，既可以依靠机柜内自然对流带走放大芯片工作时产生的热量，也能配合侧向风扇形成强制风冷；鳍片根部与底部热源区域保持较大接触面积，减少热传导路径上的截面突变，避免局部热阻堆积。两侧封板将鳍片组夹持成整体，板面上预留的沉孔和通孔用于穿装螺钉，使散热体、内部电路板和底壳形成刚性连接，在振动环境下不易出现鳍片错位或电路板松动。底部承托座向外伸出，承担电路板定位和外部接口避让的作用，

　　下端留出的空间可布置同轴接头或固定柱，使模块在面板安装、导轨安装或机柜层板安装时都有明确的连接边界。建模时需要重点控制鳍片间距与封板厚度的关系：间距过小会增加风阻并容易积尘，间距过大则会降低有效散热面积；封板开孔位置要与内部功率器件的压装区域对应，保证螺钉锁紧后热量能够顺利传递到鳍片。外形上，模块呈长方体散热块形态，上部鳍片高度决定主要散热能力，下部底座高度则服务于接头插拔和装配操作。安装边界方面，前方需保留接头接线和扳手操作空间，顶部与相邻设备之间应留出通风间隙，侧向若采用风扇，需保证进风、出风方向不被线缆遮挡。结构细节中，边角处的小孔可用于定位销或接地连接，底部凸出件则限制了模块在狭小腔体内的最低安装高度。整体设计把散热、屏蔽、支撑和安装集成在同一金属壳体上，适合结构工程师在通讯设备布局时校核热流路径、装配顺序和机柜干涉情况。
