SE-222型PCB防护壳体注塑结构

　　这类PCB防护壳体主要面向小型控制板、通讯接口板、传感采集板的外露安装场景，常见于工业控制柜内部、楼宇弱电箱、户外小型终端以及设备侧挂的电子模块区域。壳体承担的并不是单纯的外观包覆，而是把裸板与周边金属机架、接线端子、操作人员隔离开，避免焊点短路、灰尘堆积、误触拉扯，同时给板卡提供一个可重复拆装、可固定到机架上的机械基准。

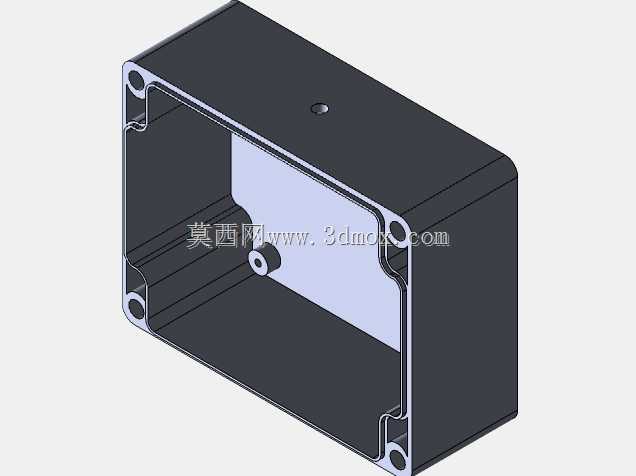

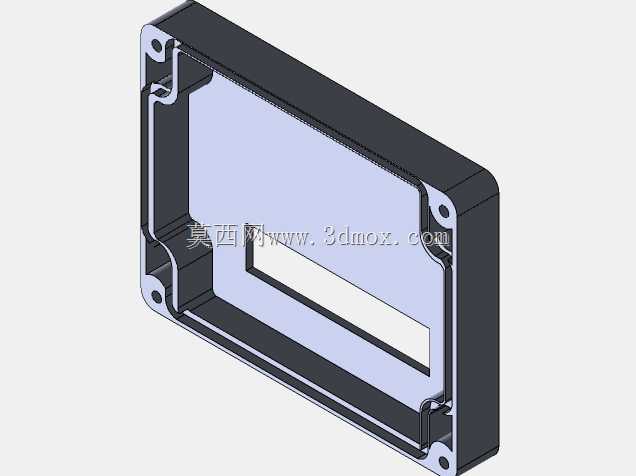

　　从结构上看，盒体采用矩形深腔布局，侧壁保留均匀壁厚，适合注塑成型。开口四周设计了连续的贴合边框，边框四角布置带孔安装柱，孔位用于穿入自攻螺钉或配合铜嵌件，与上盖形成压紧连接。四角的螺钉受力点远离内腔，锁紧时不会直接压到电路板边缘，也能让盖体沿周圈获得比较均匀的压紧力。若后续需要提升防护等级，可在边框平面增加密封圈槽，放入发泡橡胶垫或点胶固化，实现防尘防溅。

　　内腔中可以看到独立的板卡支撑柱，柱顶预留螺钉孔，用于固定PCB。支撑柱高度需要结合板上最高元器件统筹确定：一方面让PCB背面的焊点、引脚与盒底保持安全间隙，另一方面给正面的电容、连接器、继电器等元件留出顶部空间。侧壁内侧设置了多条导向筋和限位筋，板卡推入时可沿筋位滑入，减少装配偏斜；筋位同时增强薄壁盒体的刚性，抑制侧壁在受挤压或温度变化时产生的变形。

　　壳体顶面保留了一个小圆孔，可作为指示灯透光孔、复位按键孔或线缆引出孔，具体用途随内部电路配置调整。若作为指示灯孔，可在内部增加导光柱；若作为按键孔，则需配合橡胶帽实现防水防尘。盒体外部棱角做了圆角过渡，既降低注塑应力集中，也避免安装维护时划伤线缆和手部。侧壁与底面之间的过渡圆角、加强筋根部圆角都应按材料流动和脱模要求设置，不能只按视觉效果处理。

　　安装边界方面，设计时需要同时核对三组尺寸：一是外形长宽高，决定它在配电箱导轨旁、设备夹层或支架上的占用空间；二是四角螺钉孔间距，决定上盖、密封垫和盒体的互换性；三是内部支撑柱位置与PCB安装孔的对应关系，决定板卡能否一次落位。线缆入口若布置在侧面，应远离螺钉柱和支撑筋，防止插头插入后与柱位干涉；若采用底部出线，则要在盒底规划出线孔和压线结构，避免线缆外力直接传递到焊盘。

　　建模过程中，壁厚均匀性、拔模方向、螺钉柱根部加强、扣位或螺钉连接方式是重点。盒腔较深时，侧壁需按脱模方向设置拔模角；支撑柱过高时容易出现填充不足或顶白，可在柱周增加十字加强筋，并控制筋厚小于主壁厚，防止表面缩痕。对于需要批量生产的壳体，还应在三维阶段检查合模线、顶针位置以及飞边风险，使结构既满足电路板防护，又能稳定成型和装配。
