以太网PCB防护接线盒结构设计

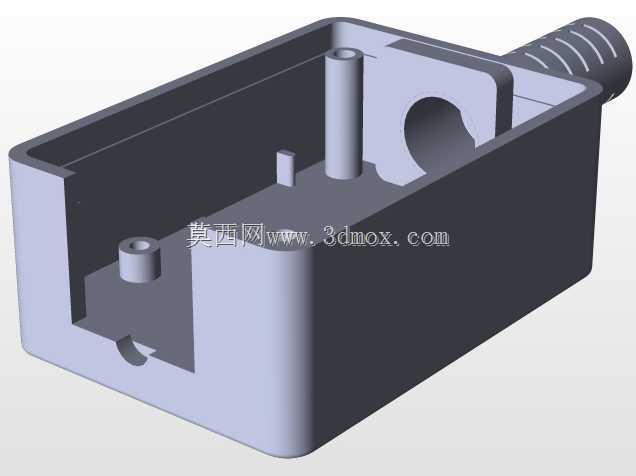

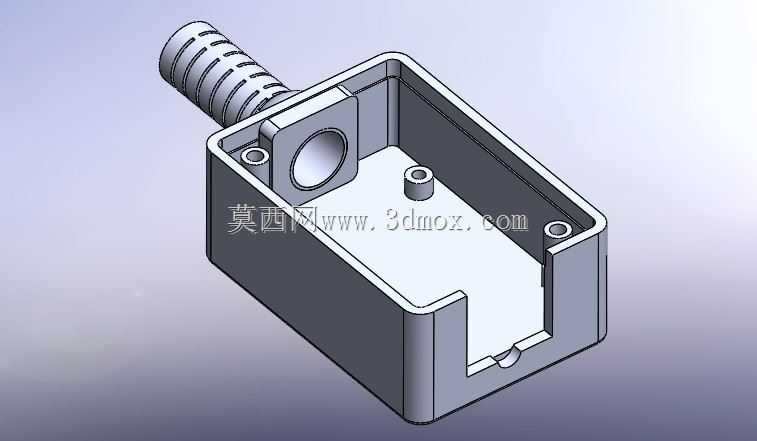

　　这套壳体结构面向工业现场以太网终端节点的封装需求，常见于产线设备联网模块、工位数据采集终端、小型通讯转接板的外置安装场景。盒体采用开口式矩形腔体布局，内部预留PCB板搁置台阶与定位柱，电路板装入后可通过柱位孔完成螺丝锁附，避免板体在振动工况下出现窜动；侧壁开设的线缆出口配合侧置的波纹防护套结构，网线从护套端穿入腔体后直接对接板载RJ45端口，护套段的多道环形槽可随线缆小角度弯折，既约束线缆根部的弯曲半径，也能减少拉扯力直接作用在网口焊盘上。

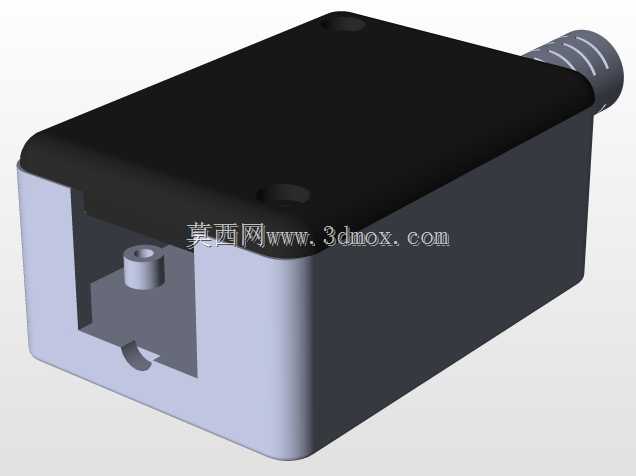

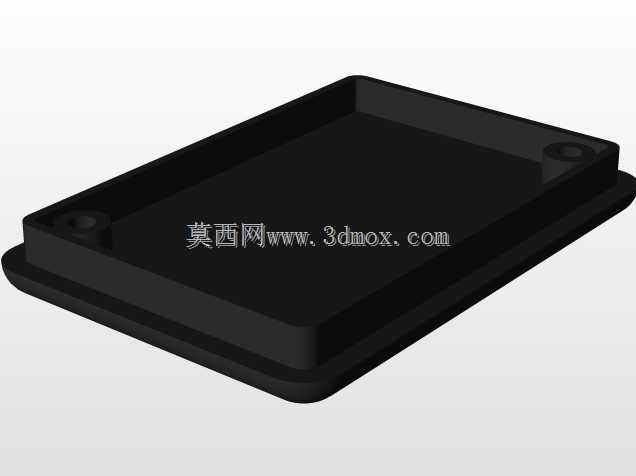

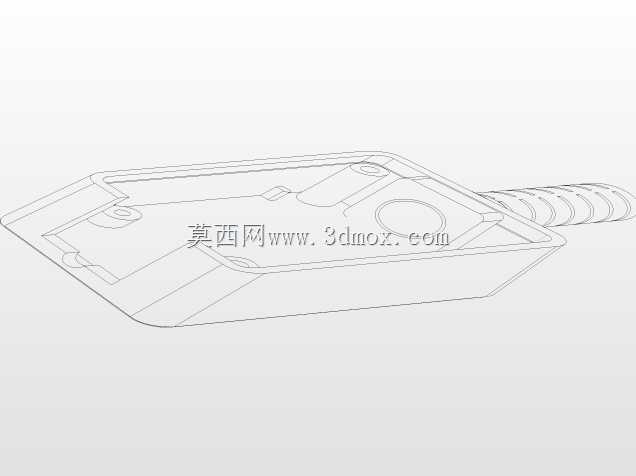

　　从建模逻辑来看，腔体四周的壁厚保持均匀，转角处做了圆弧过渡，规避注塑成型时局部壁厚不均导致的缩痕问题。盒体底部的两个带孔安装柱与侧壁的沉孔位相互对应，上盖装配时螺丝从对应孔位锁入，合模后整个腔体形成封闭防护空间；侧壁端部预留的卡扣缺口与盒口的限位台阶配合，盖板装入时先卡入侧边定位，再锁紧紧固件，装配过程不需要额外治具，现场维护拆盖也十分便捷。

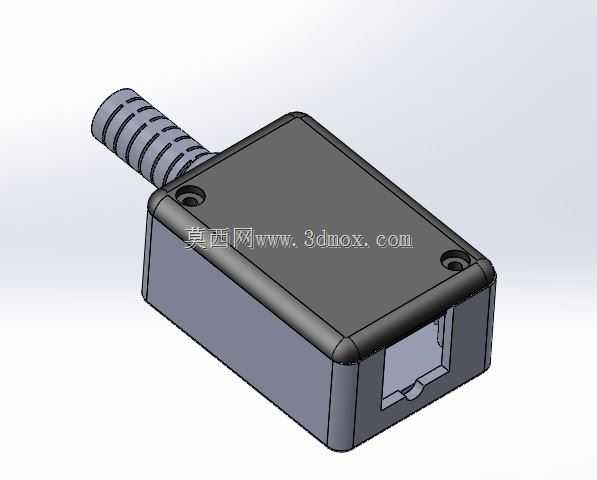

　　安装边界方面，盒体主体为方正矩形轮廓，侧向伸出的线缆护套沿盒体宽度方向延伸，布局时需要在护套出线侧预留足够的线缆弯折空间，避免网线直角弯折影响通讯链路稳定性。盒体底面为平整安装面，可直接贴装在设备钣金立面、机柜安装梁或者工位支架上，底部的支撑筋将盒体与安装面留出微小间隙，避免接触面积液长期浸泡壳体。内部腔体的高度方向预留了板载元件的容纳空间，普通厚度的以太网转接板、贴片变压器、网口插座均可在腔体内完成布局，柱位的高度经过匹配，PCB锁附后板面元件与盒盖内表面保留安全间隙，不会出现元件顶壳的问题。

　　结构设计上同时兼顾了量产工艺性，所有外侧棱边均做了倒角处理，没有尖锐飞边结构，壳体脱模方向沿盒体开口轴向，侧孔与出线位置的结构无需复杂抽芯即可完成成型，后期开模成本可控。针对工业现场的使用环境，盒体合盖后接缝处可加装密封胶条，出线护套与网线外皮之间可缠绕防水胶带，即可满足常规车间的防尘防溅需求，为内部以太网电路板提供可靠的物理防护，隔绝现场粉尘、切削液飞溅以及意外触碰对电路板造成的损坏。
