壁挂式密封PCB电路板防护安装盒

　　现场做小型控制板、采集板或者通讯接口板的外置安装时，裸板直接挂在机柜外侧或者设备壁面上几乎不可行：粉尘、油污、冷凝水以及检修时的误触碰都会直接影响板卡寿命，这款壁挂式PCB防护盒就是针对这类零散板卡的就地封装需求来做的。

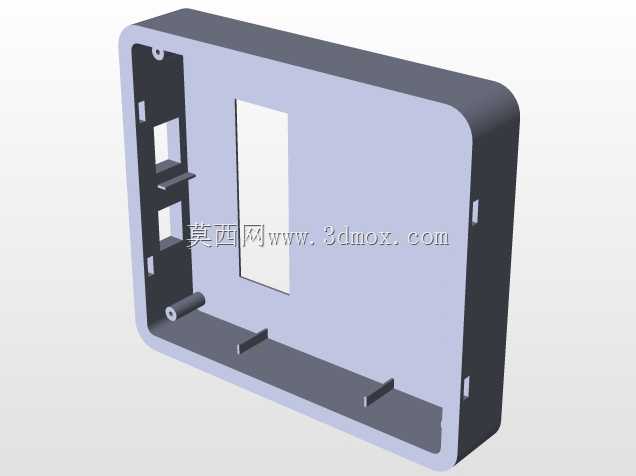

　　从结构上看，盒体采用扁平矩形布局，深宽比例偏向薄型化，适合贴墙、贴设备立柱或者机柜内壁安装，不会过多侵占走线通道。盒盖与底座之间做了一圈贴合止口，沿周圈预留密封胶条的压缩空间，合盖后能够阻挡现场粉尘和飞溅液体进入内腔；侧面可以看到两处窄长开槽，对应线缆引入口，实际使用时既可走格兰头锁紧电缆，也可根据走线方向在对应位置开孔装防水接头，避免在盒体主面上随意打孔破坏防护连续性。

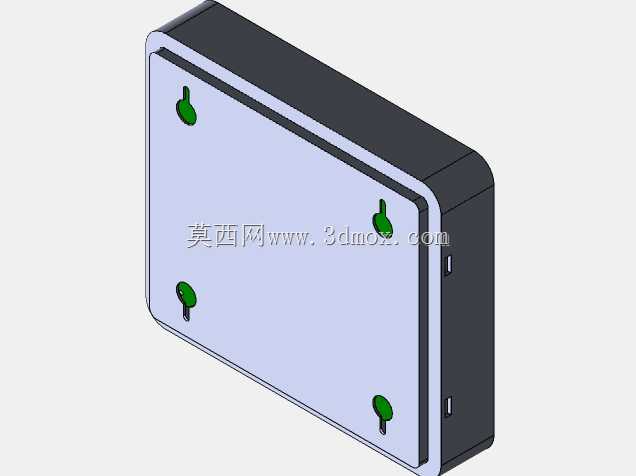

　　正面四个角位布置了带绿色标识的固定柱，这部分结构承担两层作用：一是作为盒盖与底座的锁紧点位，螺丝从盖面压入后把密封圈均匀压实，保证四周压紧力一致，不会出现某一侧翘缝；二是柱体内部预留铜嵌件或者自攻螺柱的安装空间，PCB板可以通过铜柱支撑在盒内中部，让板卡与盒壁之间留出绝缘间隙，元器件高点不蹭盖、焊点不贴底，背面也保留一定散热空气层。建模时这几个安装柱需要重点核对柱高与孔径：柱高决定PCB板在盒内的悬浮高度，要同时避让板上最高的电容、端子以及盒盖内侧的加强筋；孔径则要匹配所选螺丝规格，过孔与沉台同轴度偏差过大会导致合盖时螺丝别劲。

　　盒体边角全部做了圆角过渡，一方面是注塑或钣金折弯成型时减少应力集中，避免拐角处开裂；另一方面在人员频繁经过的安装位置，圆角外壳不会形成尖锐磕碰点。外壁整体光整，没有多余凸起，便于在外侧贴铭牌、标回路号，也方便后期擦拭清洁。

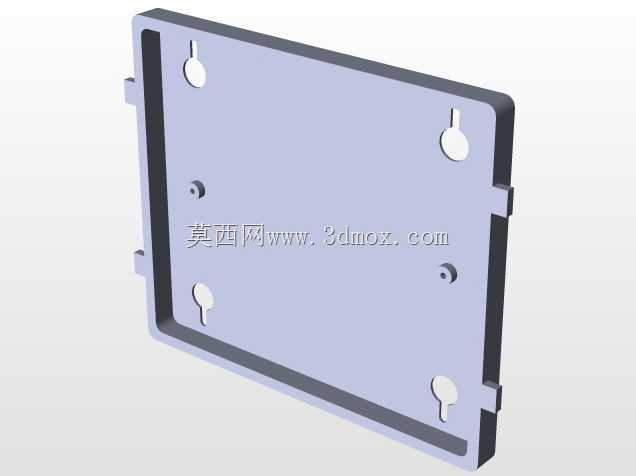

　　安装边界上，这类盒子的选型要先核对PCB的实际长宽与元件包络高度：板卡轮廓需小于盒内安装柱围成的区域，板上接线端子、指示灯、拨码开关若要对外操作，需在盖面对应位置开孔，因此建模阶段就要把板件装配进盒体做干涉检查，确认接口与盒壁开孔位置对齐。固定方式上，盒体背后可预留挂耳或者沉头孔，用自攻螺丝固定在墙面、安装板上；若装在振动较大的设备旁，还可以在盒底加减震垫，降低板卡受振脱焊的风险。

　　设计思路上没有追求复杂造型，而是把密封、固定、走线、绝缘这几个外壳最核心的功能做扎实：止口保证防护，四角锁紧保证密封压力均匀，内部支柱兼顾板卡固定与绝缘间隙，侧边走线口保护电缆不被盒壁割伤。对于需要把零散控制板、信号转换板快速封装成独立现场模块的场景，这种结构既能缩短外壳二次设计时间，也能让后期维护时拆盖、换板、重新走线都有足够操作空间。
