射频感应式PCB防护收纳壳体结构

　　在物联网终端、门禁读卡模块、近场通讯外设以及小型嵌入式控制板的量产配套环节，裸露PCB的防护一直是结构工程师需要优先落地的细节。这类薄型长方壳体的核心定位，是为尺寸匹配的印刷电路板提供全周包覆，同时兼顾非接触刷卡的信号穿透需求，在桌面式读卡器、便携身份识别终端、外置射频通讯模块这类场景中使用频率很高。

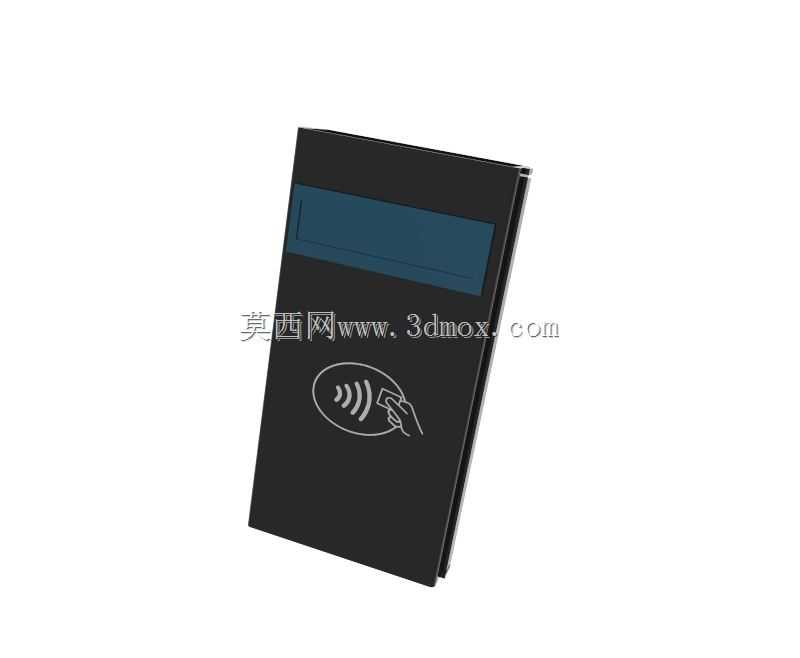

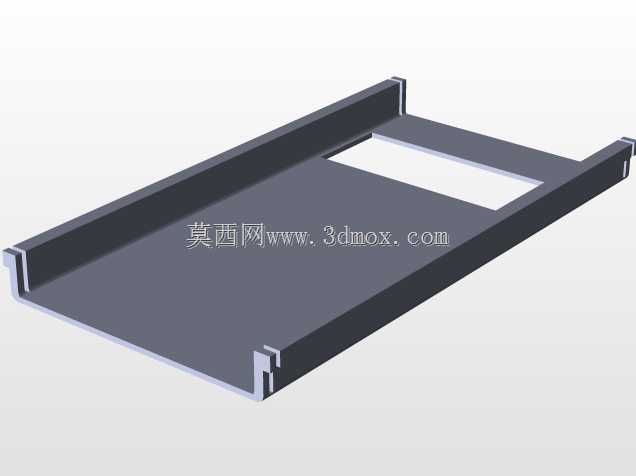

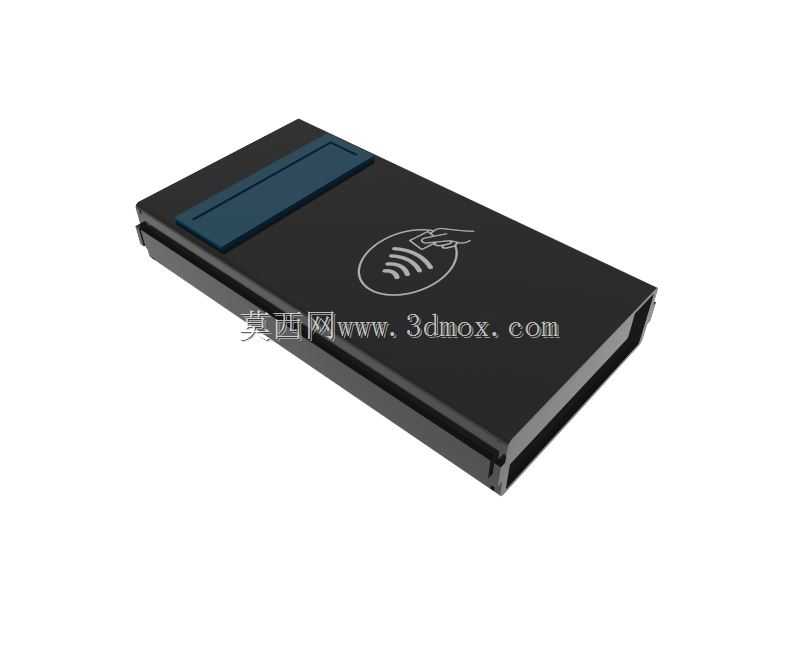

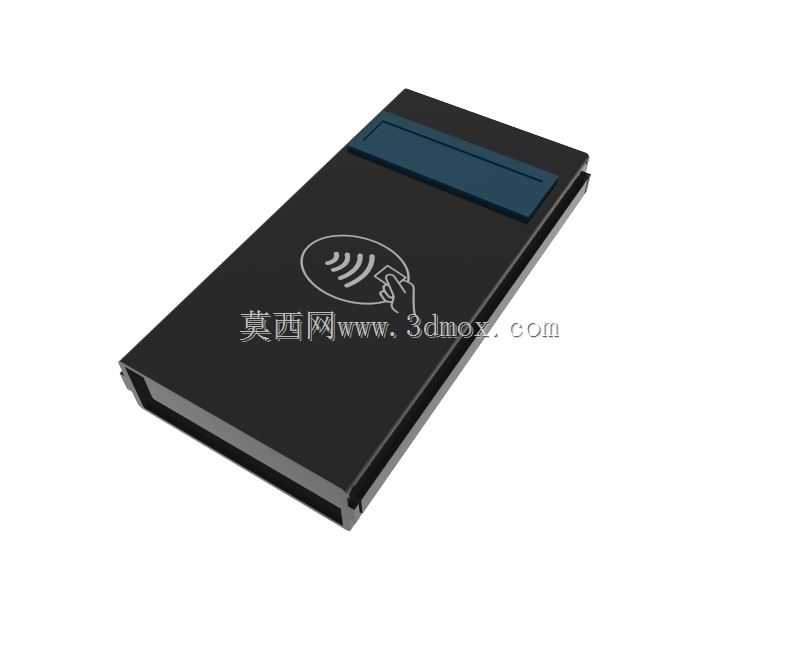

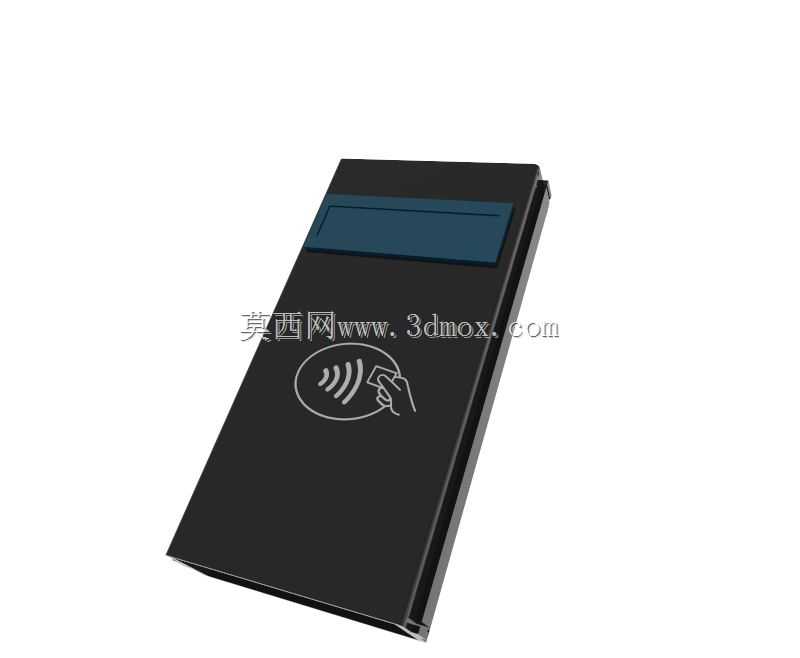

　　从结构布局来看，壳体采用上下扣合的分体式设计，上壳表面预留了平整的标识区域，对应内部射频天线的安装位置，该区域壁厚做了均匀减薄处理，避免过厚的塑料层对13.56MHz这类近场通讯信号造成过度衰减，表面丝印的感应标识可以直观提示用户刷卡操作的对准位置。壳体一侧开设的通槽是PCB外接接口的伸出位，使用时USB接头、接线端子或者通讯排针可以从槽位穿出，不需要额外在壳体内预留冗余的走线空间，装配时电路板先固定在下壳的定位柱上，元器件高度提前和壳体内腔净高做匹配，避免最高的电容、接插件顶到上壳内表面。

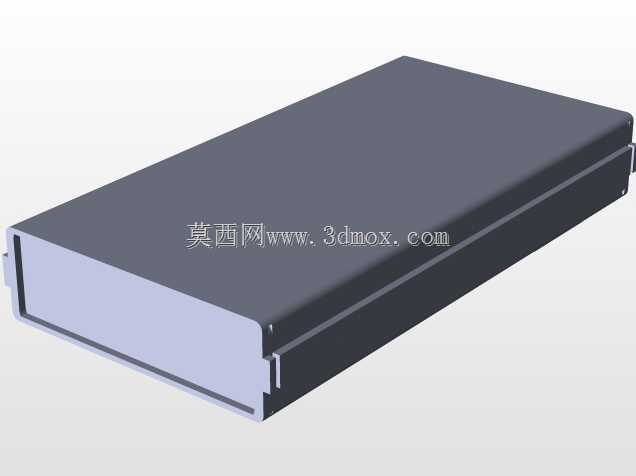

　　设计过程中首先要锁定的是安装边界：壳体整体为扁平长方体，长宽比例适配常规HH-8080规格的PCB，四角做了小圆弧过渡，既避免注塑成型时尖角处产生应力集中，也消除使用过程中锐边划手的隐患。上下壳的配合止口沿整个外轮廓连续布置，扣合后止口的搭接量控制在1mm左右，既可以防止日常使用中壳体意外松脱，也能阻挡灰尘、飞溅的液体从接缝处进入内腔，防护等级可以满足室内普通商用场景的IP50左右要求。如果需要进一步提升抗震性能，可以在止口内侧预留超声波焊接筋位，量产时通过超声熔接实现上下壳永久固定，相比螺丝锁付的方案外观面没有螺丝孔，整体更加整洁。

　　壳体侧面的开槽尺寸需要和外接连接器的外形公差做匹配，槽宽比连接器插头宽0.3-0.5mm，避免装配时出现干涉，槽的边缘做了小倒角，引导插头顺利插入。内腔中分布的多根定位柱，中心预留自攻螺丝孔，PCB上对应的安装孔位和柱位同轴度控制在0.1mm以内，锁付螺丝后电路板不会出现窜动，在设备受到轻微跌落冲击时，PCB不会和壳体内壁发生碰撞。外壳材质通常选用ABS或者PC+ABS合金，前者成本低廉、成型流动性好，后者抗冲击强度更高，针对需要频繁移动的便携场景可以优先选用合金料。射频感应区域的外壳材料避免添加碳纤、金属色母这类会屏蔽电磁波的填料，优先选用原色或者浅色塑料，保证读卡距离满足设计要求。

　　这类壳体的三维建模过程中，需要同步完成拔模斜度校验，所有沿开模方向的外壁斜度取1.5度，内壁斜度取1度，保证注塑件可以顺利从模具中顶出，外表面做细晒纹处理，轻微的划痕不会明显显露，日常维护擦拭也更方便。
