工业通讯设备防护PCB接线盒结构

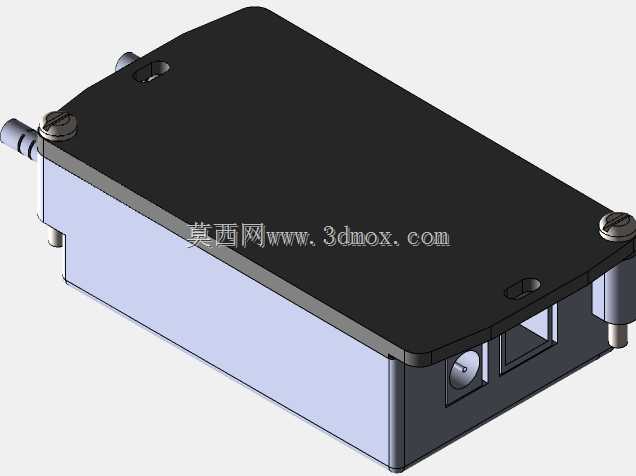

　　这款壳体结构面向工业现场通讯终端、传感采集节点以及小型控制板卡的封装需求，整体采用上下扣合的长方体盒型布局，上盖为平整封闭盖板，下壳预留板卡安装柱与走线空间，能够在有限的安装边界内承载一块标准尺寸的PCB功能板。从实际使用场景看，这类盒子常布置在设备机柜侧壁、产线支架旁或户外弱电箱内，周边往往伴随线束弯折、粉尘堆积以及检修时的频繁触碰，因此结构设计优先保证内部电路板与外部环境的隔离。盒体一侧布置了两个电缆锁紧接头，用于电源进线和通讯出线，接头根部带有螺纹压紧结构，装配后可约束线缆拉扯，避免导线焊点直接受力；相邻端面开设矩形窗口，对应网口或串口类接插件的外露位置，窗口周边保留凸台与止口，方便后续叠加密封胶条或面板固定。

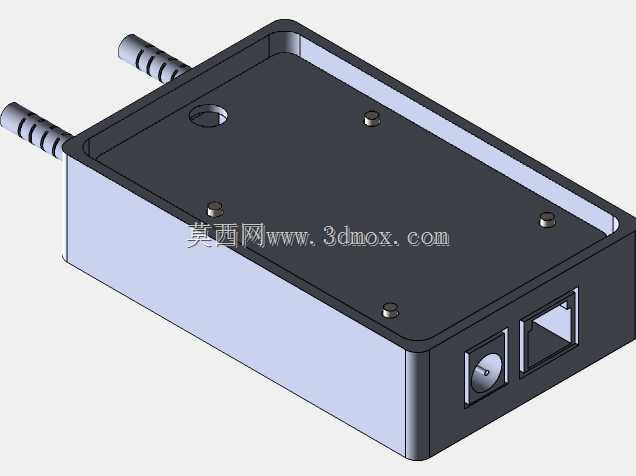

　　上盖与下壳之间通过多颗螺钉沿边缘锁紧，螺钉孔位避开内部板卡元件高度区，底壳内部设置若干带孔支撑柱，PCB可直接锁附在柱面上，柱高按照常见元件包络面预留，使电容、芯片和连接器背面不与壳底发生干涉。外形长宽比例偏向扁平布置，适合贴装在狭窄电控板旁；底部两侧伸出的金属固定脚带有安装孔，可通过螺钉固定在背板或DIN导轨转接板上，固定脚与盒体之间保留定位台阶，保证多台并排安装时接口朝向一致。结构建模过程中，壳体壁厚按照常规注塑成型条件均匀过渡，拐角处设置拔模斜度，扣合面设计连续止口，既提升上盖对齐精度，也能阻挡灰尘沿接缝进入。矩形接口窗口的内边缘与所选连接器外形留有装配间隙，侧壁上的旋钮或指示灯孔位对应板上元件高度，

　　确保外部操作件能够准确连接。线缆接头采用外伸式布置，使线束弯曲半径发生在盒体外侧，不会挤占内部走线空间；盒内还可根据板卡发热情况在盖板内侧增加导热垫位置，把芯片热量传导到上盖表面。对于结构工程师而言，该模型的价值在于把外壳、固定脚、接头、接口窗口和板卡安装柱整合在同一装配关系中，校核时可以直接检查PCB装入后的高度冲突、连接器与窗口的对中度、螺钉锁紧路径以及外部安装孔间距，从而在开模或加工前确认防护壳体的可制造性与现场装拆便利性。
