蜂窝通讯天线罩曲面结构设计

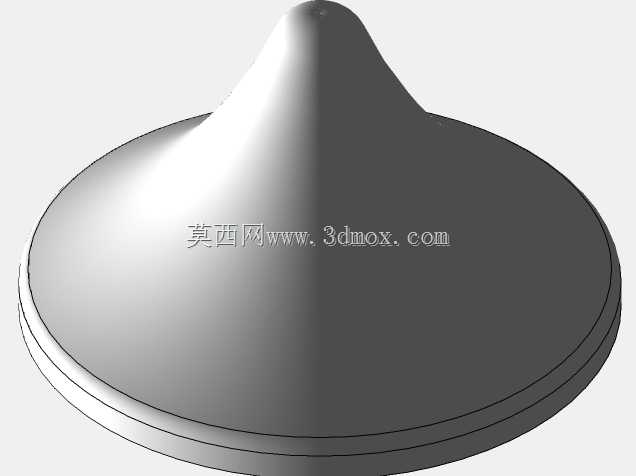

　　该结构件为户外蜂窝通讯系统配套的天线外罩，整体采用回转类曲面构型，底部为大直径圆盘安装基座，上部平滑收束形成锥状隆起，顶端过渡为小圆头封闭形态，能够完整包覆内部天线振子与馈电组件。从现场布置角度看，这类罩体常见于楼宇顶层、基站抱杆、厂区无线覆盖点位以及偏远区域信号补点场景，核心作用是在不明显阻挡射频信号的前提下，为内部电子元件提供物理防护。

　　建模时先以中心轴线建立回转基准，底部圆盘区域预留多层环形台阶，既可以增强罩体边缘的抗弯刚度，也能和下方安装法兰形成贴合面。基座外缘的环形凸边用于压装密封圈或打胶密封，装配后可减少雨水、粉尘沿结合面渗入；锥面与圆盘之间采用大圆角连续过渡，避免尖角处产生应力集中，同时降低风阻。顶端收窄段并非单纯装饰，其曲率变化需要兼顾内部天线顶端的净空要求，保证振子周围留有足够空间，防止金属或厚壁结构过度贴近辐射单元而影响方向图。

　　壁厚设计上，罩体宜选用均匀薄壁方案，材料方向可考虑低介电损耗的工程塑料或复合材料，壁厚过厚会增加信号衰减，过薄则会在日晒、风压和积雪载荷下产生变形。曲面过渡段需要重点检查拔模角度与最小壁厚，若采用注塑或模压成型，外壁应保持顺滑，内壁随形留出均匀间隙；若作为钣金或旋压件评估，则要控制大直径盘体的起皱与回弹。

　　安装边界方面，底部圆盘直径决定了与支架、法兰或抱杆转接板的配合范围，设计时需在盘面上预留紧固件孔位或压边区域，并校核螺栓间距，使压紧力均匀分布。罩体总高受内部天线长度和仰角覆盖范围约束，过高会增大迎风面积，过低则可能压迫馈线接头。工程应用中还要考虑检修便利性：罩体拆下后应能露出天线模块、馈线接头和接地位置，复装时依靠圆盘止口定位，避免反复对位。

　　曲面建模完成后，需对罩体进行干涉检查、风载受力方向判断以及密封路径确认，尤其关注底部台阶、圆角过渡和顶端封闭区的连续性，使该件既能满足通讯信号透传要求，也能适应长期户外安装环境。
