嵌入式调制解调器通信模组结构

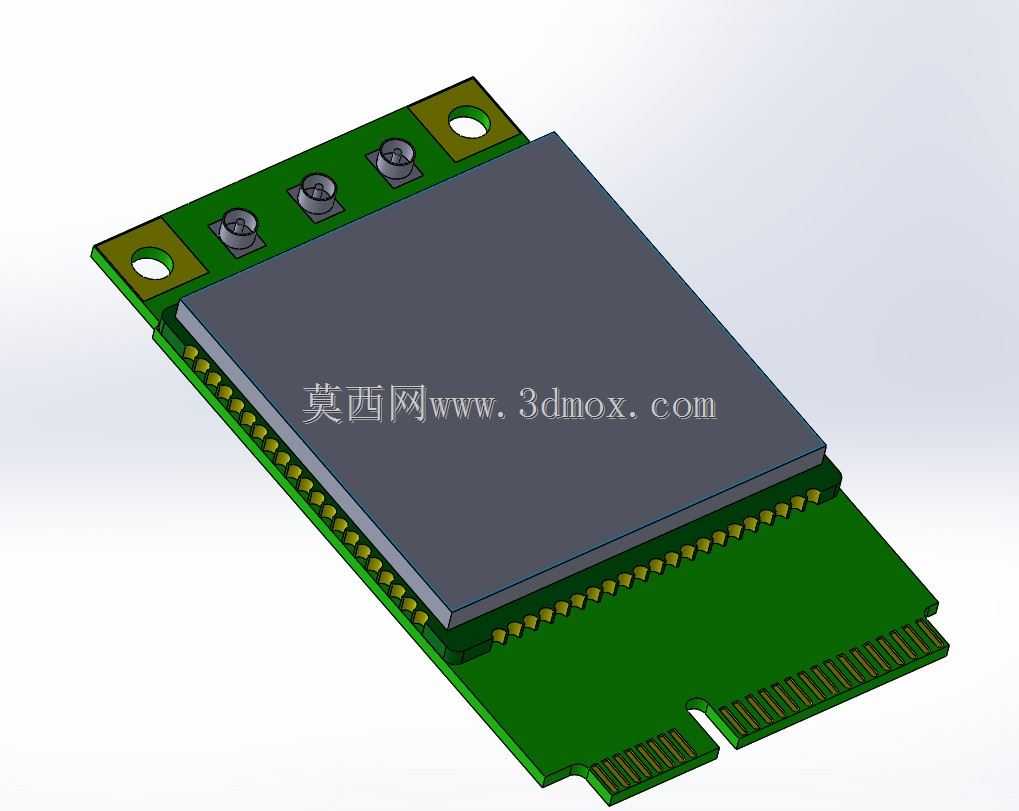

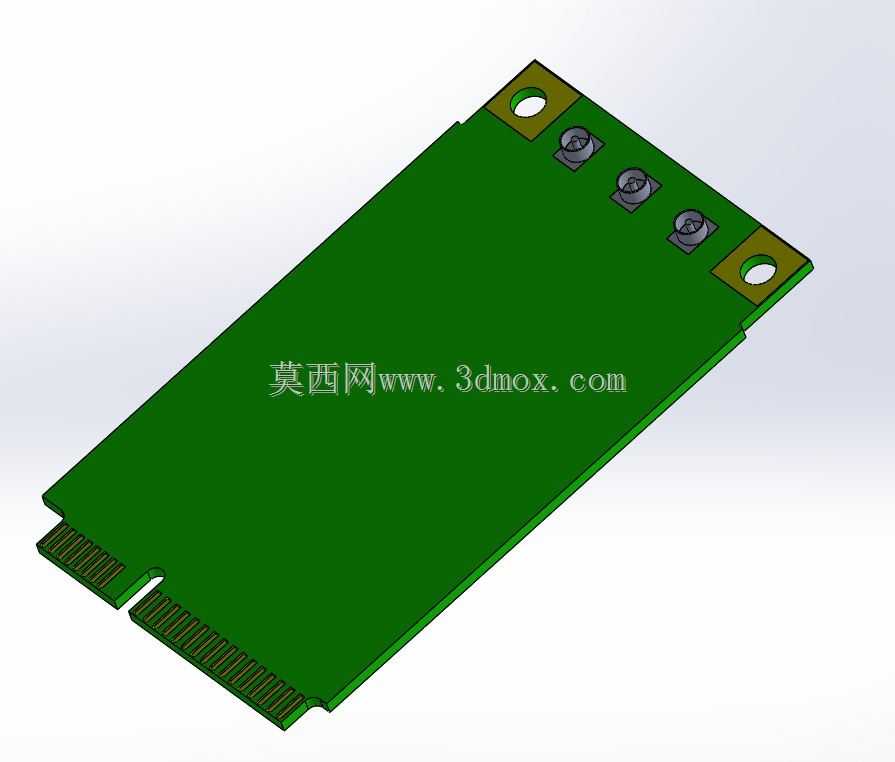

　　这类嵌入式通信模组主要面向工业终端、远程采集设备、车载控制单元和小型物联网网关使用，承担串口数据与无线网络信号之间的转换任务。板卡采用长条状PCB布局，一端设置金手指插接边，可直接插入主板插座，减少外接线缆带来的接触不良；另一端保留固定孔与射频、电源相关连接区域，便于在密闭壳体内部完成定位。

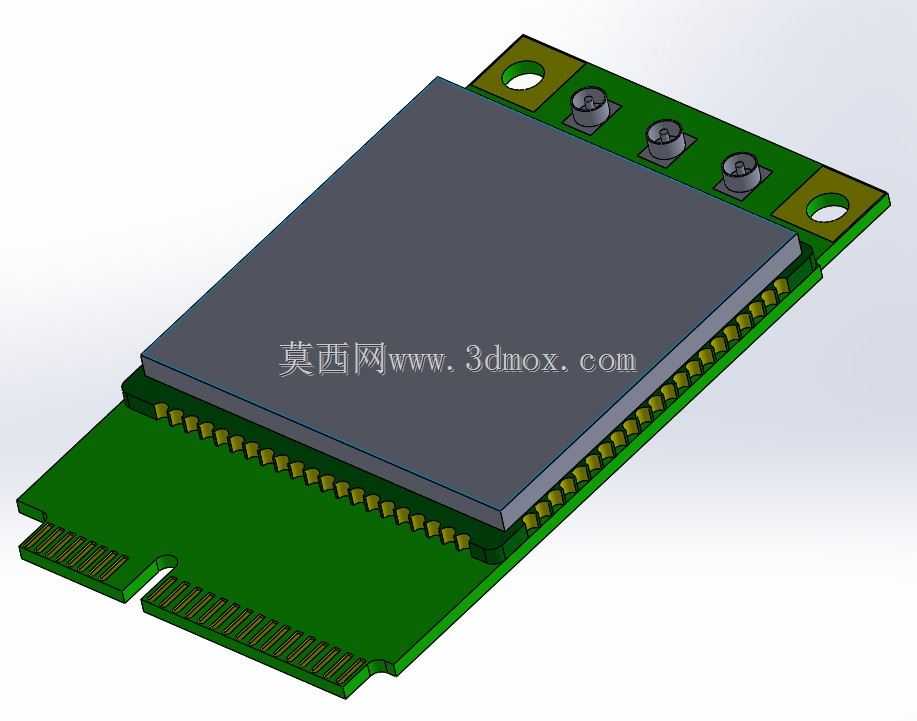

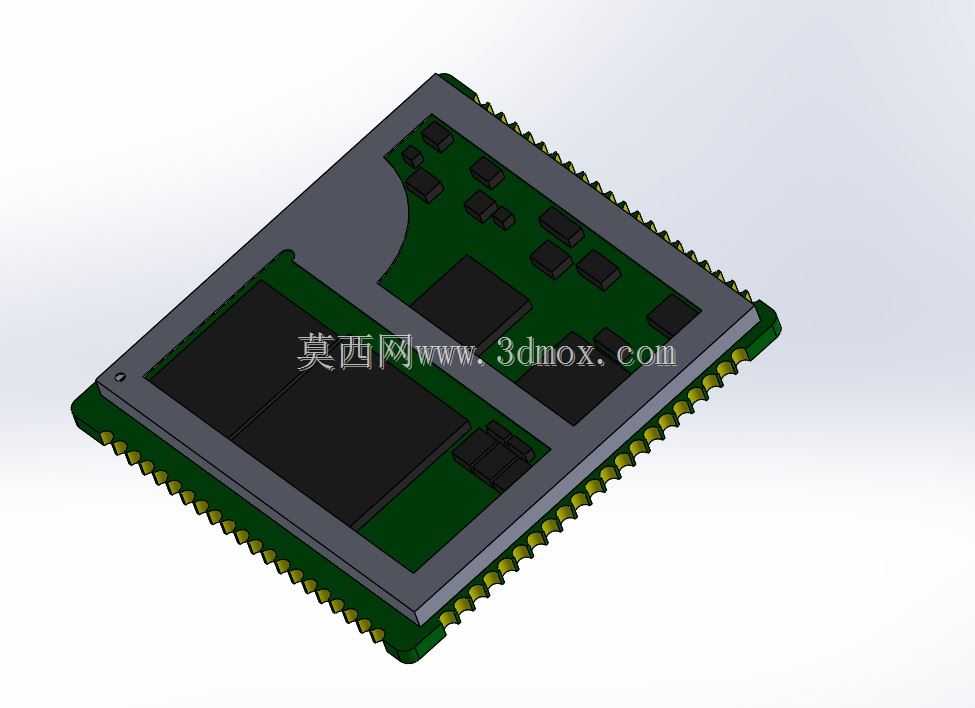

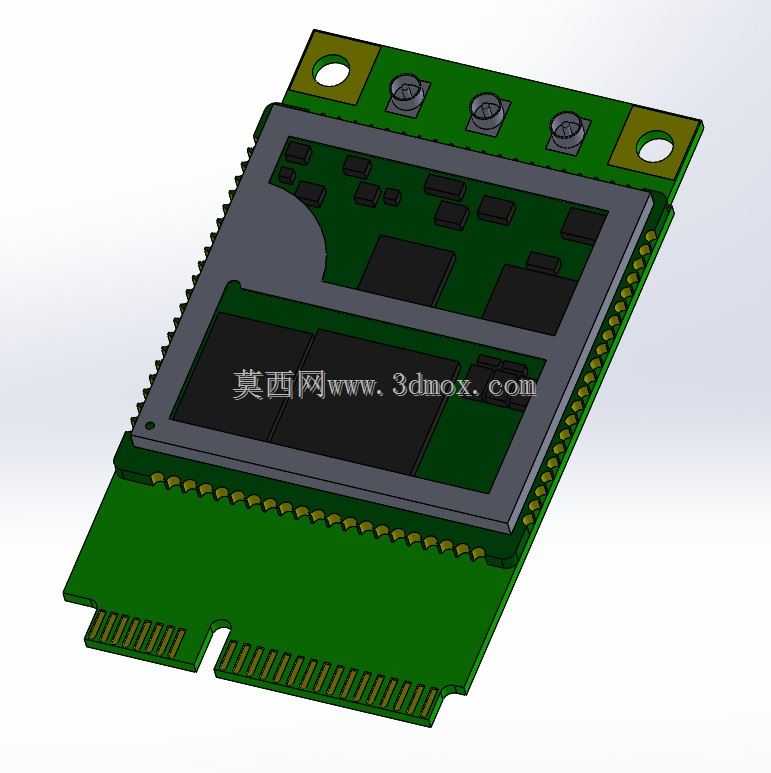

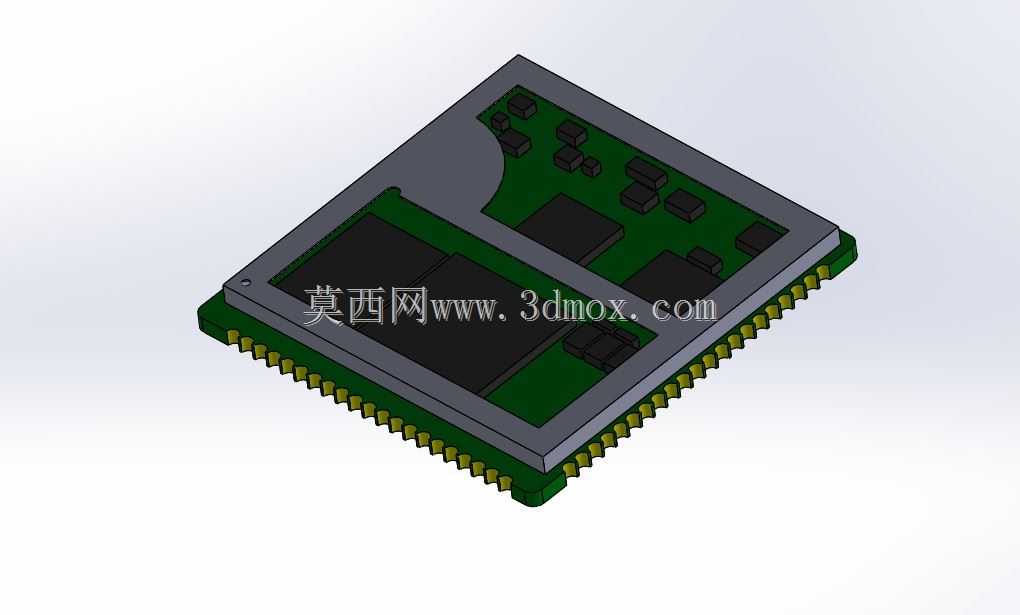

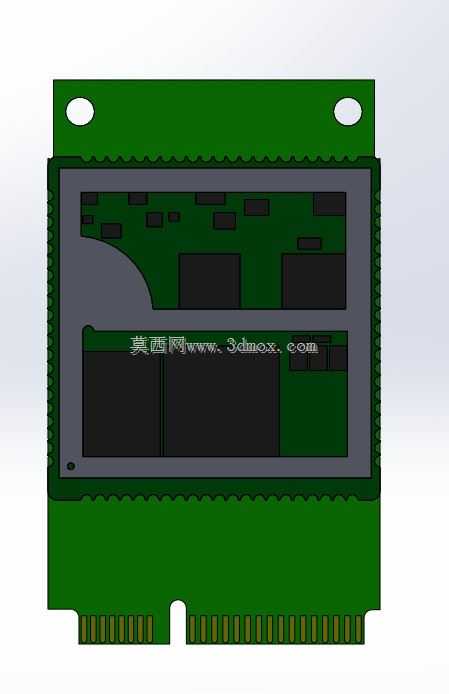

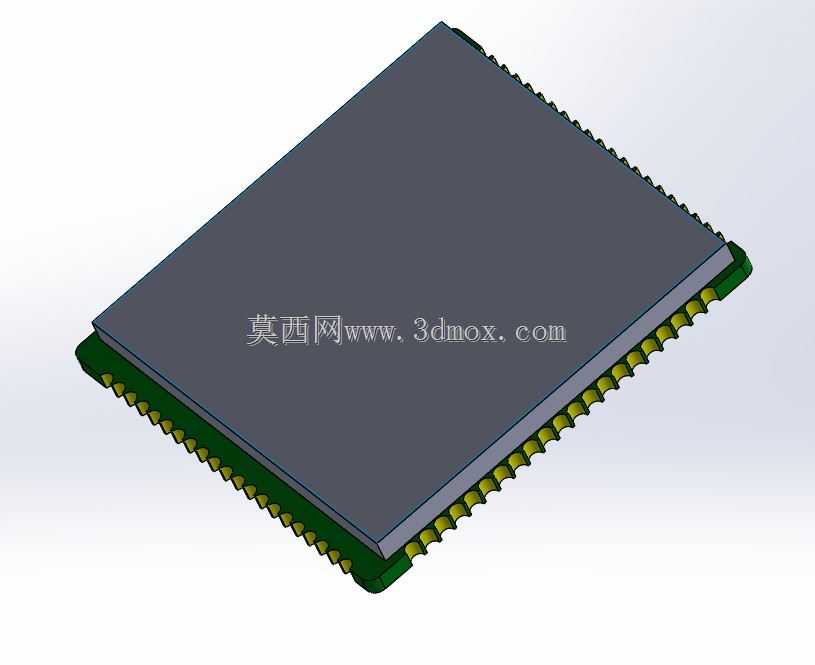

　　从结构布置看，主芯片与存储器件集中在板体中部，并由屏蔽罩覆盖。屏蔽罩不仅约束芯片高度，也能降低周边开关电源、时钟线路对射频接收灵敏度的干扰。罩体下方按照电源域、基带处理区和射频前端区划分走线，表层预留测试点和阻容焊盘，方便样机阶段进行信号抓取与功耗比对。

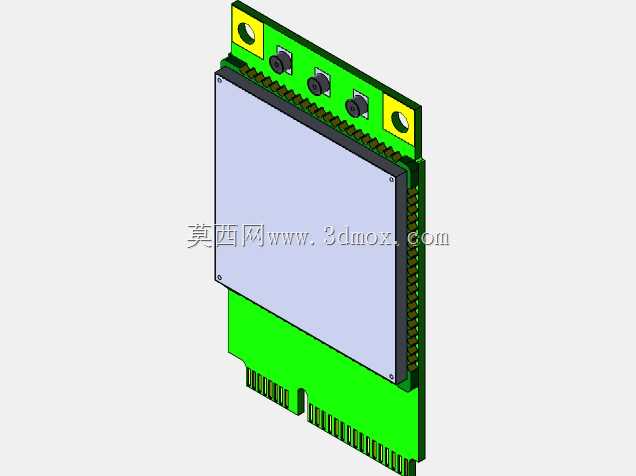

　　板边两侧排布细密焊盘，用于生产测试、固件烧录或扩展外设；金手指端部开设缺口，可起到防呆作用，避免装配时反向插入。顶端两个安装孔配合金属螺柱或塑料支柱使用，能够在振动环境下限制板卡翘曲。孔位周边留出禁布区，防止螺钉头压伤走线或造成短路。

　　建模时需要重点控制PCB厚度、金手指分段长度、屏蔽罩拔模斜度以及连接器插入方向。板卡下方与主板插座之间要保留足够插拔行程，顶部屏蔽罩与外壳内壁之间应预留绝缘间隙；两侧焊盘不宜贴近壳体侧壁，以免装配工具触碰。射频区域附近的金属固定件位置也要结合天线馈线走向校核，避免遮挡或形成寄生耦合。

　　实际选型中，该形态模组适合空间紧凑、需要批量焊接或插接维护的设备。结构工程师在整机布局时，可先依据插接边确定主板插座坐标，再反向安排SIM卡、电源模块和天线支架；同时核对模组最高元件、固定孔中心距及板端缺口，使壳体筋位、导槽和EMI弹片都能与板卡边界匹配。
