HGW系列高负载线性导轨滑块组件

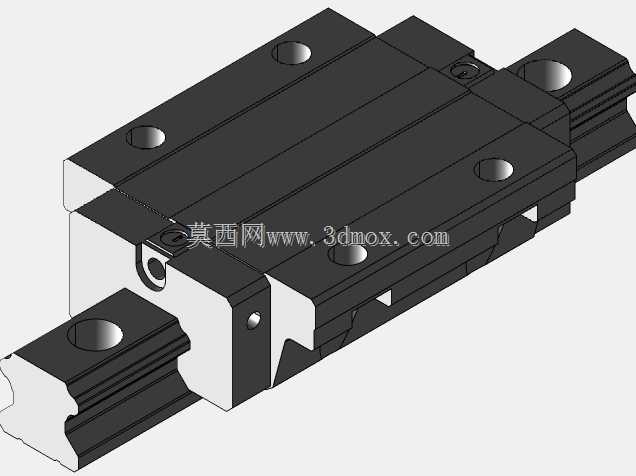

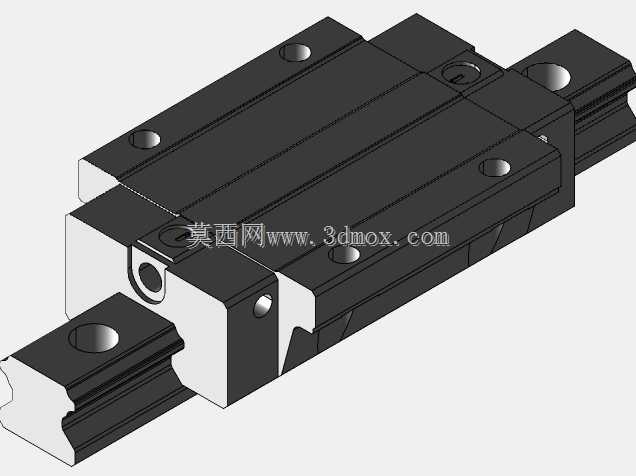

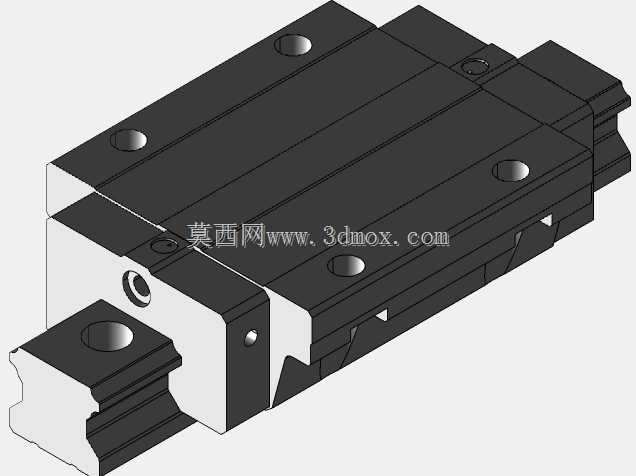

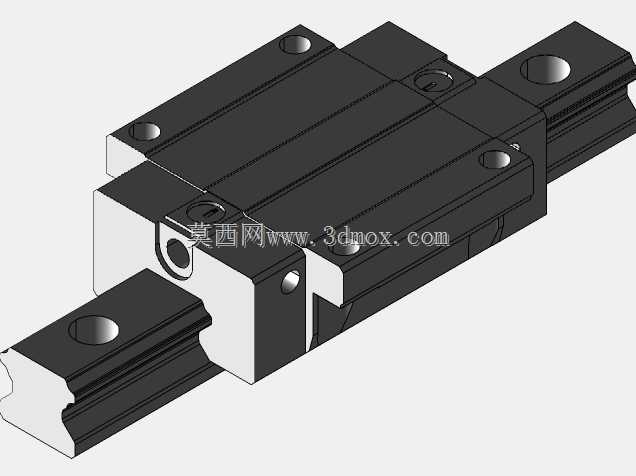

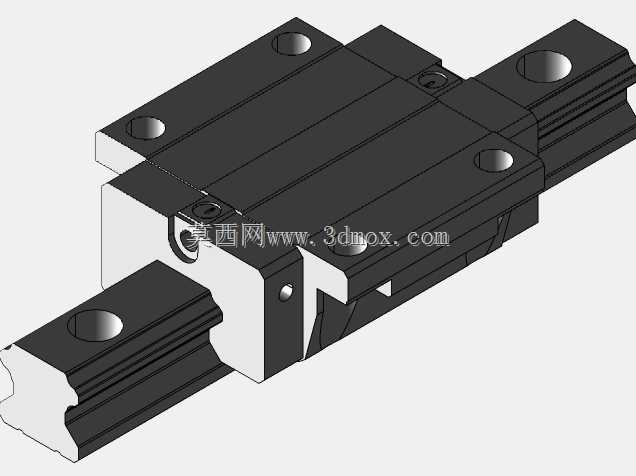

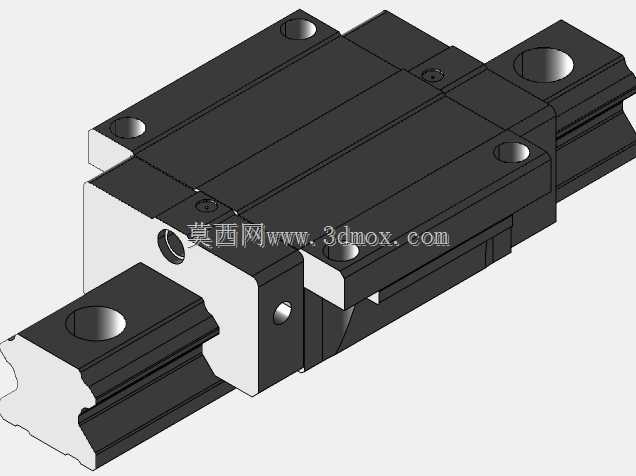

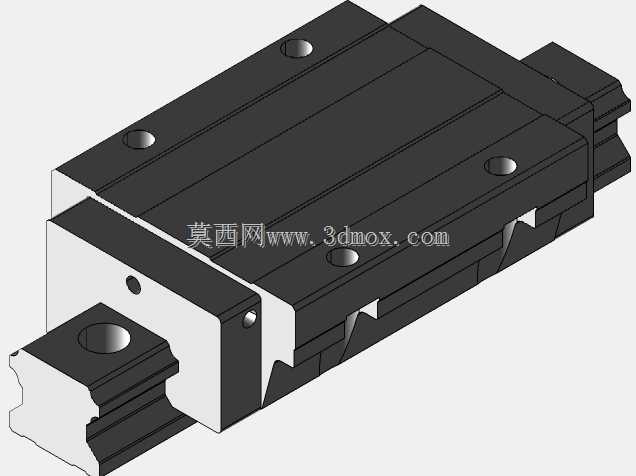

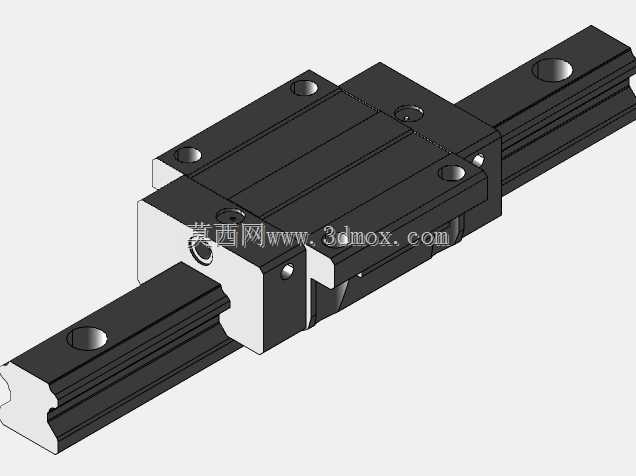

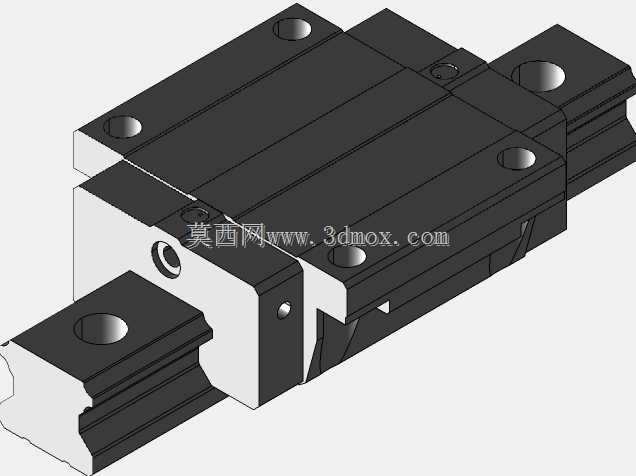

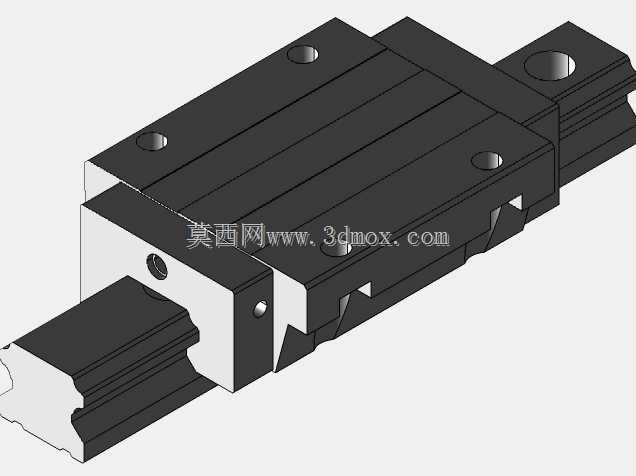

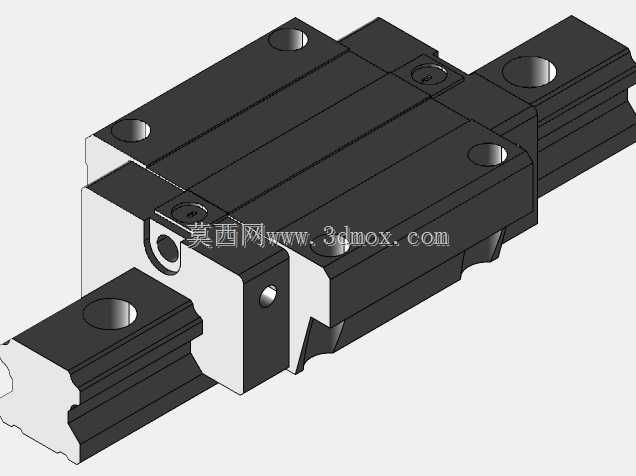

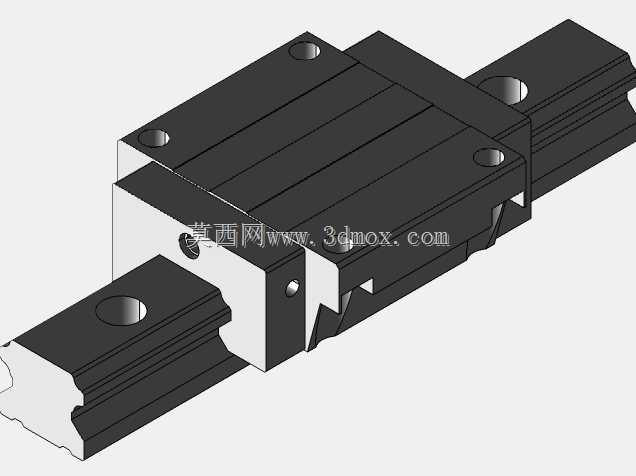

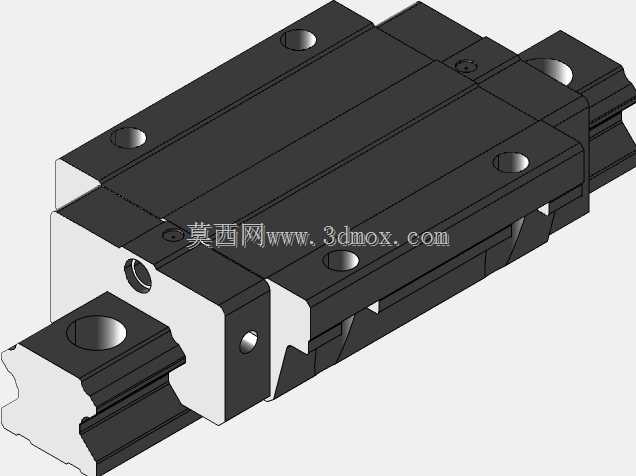

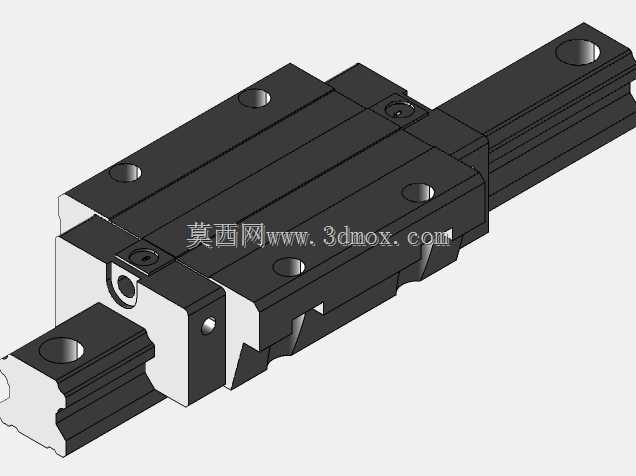

　　这套HGW系列线性导轨滑块组件，是自动化直线传动场景里承担高精度导向与重载承载的核心基础部件，整套模型完整还原了导轨轨体、滑动滑块、内置滚动体循环通道、端部密封端盖、安装固定孔位的全部结构细节，可直接用于各类直线运动机构的选型校核与结构布局参考。

　　从实际设备应用场景来看，这类导轨广泛部署在数控加工设备的进给轴、工业机械手的横移竖移模组、自动化检测流水线的工位平移台、锂电生产设备的物料推送机构、轨道交通维保工装的导向支撑段，但凡需要部件沿固定直线轨迹做低阻力往复运动，且对运动平行度、承载刚性有明确要求的工位，都会选用该类滚动直线导轨作为导向基准。和普通滑动导向结构相比，HGW系列属于高组装法兰型滑块结构，滑块本体宽度更大，安装孔跨距更宽，能够同时承受径向载荷、正反横向载荷以及倾覆力矩，在悬臂式移动工位、偏载放置的工装台场景下，不会出现滑块卡滞、导向精度偏移的问题。

　　建模过程中首先明确了安装边界的核心尺寸逻辑：导轨轨体采用标准淬硬合金钢截面，底部为基准安装面，沿轨体长度方向等距布置沉头固定孔，可直接通过内六角螺钉将导轨锁附在设备安装基准面上，轨体的两侧滚道为经过精密磨削的圆弧沟槽，和滑块内部的滚动体形成四点接触配合，保证载荷传递的均匀性。滑块部分的外形尺寸匹配对应规格的轨体宽度，法兰安装面延伸至滑块主体两侧，上下贯通的安装孔可从滑块上方直接锁附到移动工作台上，不需要在滑块侧面预留锁紧操作空间，对设备内部狭小布局的适配性更强。

　　结构设计上，滑块两端的端盖内置循环回流通道，滚动体在沿导轨滚道完成承载滚动后，会通过端盖内的回流道进入滑块内部的无载荷循环腔，形成连续无限滚动循环，将运动摩擦阻力降低至滑动导向的几十分之一，低速运行时无爬行现象，长期往复运动后的精度保持性优异。端盖外侧附带的密封刮片可以在滑块沿导轨移动时，刮除轨体表面附着的切屑、粉尘、冷却液残留，避免杂质进入滚道内部造成滚动体磨损、卡阻，在加工车间、焊接工位这类多粉尘多杂质的现场环境中能有效延长部件使用寿命。滑块侧面预留的油嘴接口可对接集中润滑管路，定期向滚道内部注入润滑脂，在滚动体接触面形成稳定油膜，降低长期运行的磨损量。

　　在做整机结构布局时，工程师可直接参照模型的外轮廓尺寸预留安装空间：导轨长度可根据设备行程需求裁切，两根导轨平行布置时需以其中一根作为定位基准，另一根做侧靠压紧消除平行度误差，滑块数量可根据移动台的重量、偏载力矩大小选配单滑块或双滑块组合，单根导轨上配置两个滑块时可大幅提升抗倾覆能力，满足大负载工作台的平稳移动需求。模型完整还原了所有装配配合关系，滑块在轨体上的滑动行程无干涉，各安装孔的位置、沉头深度、螺纹规格都和实际量产部件一致，可直接导入整机装配体中做干涉检查、安装孔位对位，不需要二次测绘修正结构。
