高刚性HGH直线导轨滑块传动组件

　　这套滚动直线导向组件在自动化产线、精密机床进给轴、桁架机械手横移轴、检测设备位移平台里属于核心承力导向件，日常选型时首先要核对导轨副的额定动载荷、滑块安装孔位与导轨端面拼接公差，避免长行程设备拼接后出现滑块卡顿、预紧力突变的问题。从结构细节来看，滑块本体采用四方高刚性构型，两侧集成循环滚珠回流通道，钢珠在导轨滚道与滑块滑块滚道之间持续循环滚动，将滑动摩擦转化为滚动摩擦，摩擦阻力仅为普通滑动导轨的几十分之一，低速进给时不会出现爬行现象，微量位移的响应灵敏度远高于传统镶钢滑动导轨。滑块端面预留了注油嘴安装位，运维时可直接通过油枪向内部滚道注入锂基润滑脂，端盖内部自带储油槽，能延长补脂周期，长期运行也能保持滚道油膜完整，避免干磨出现点蚀。

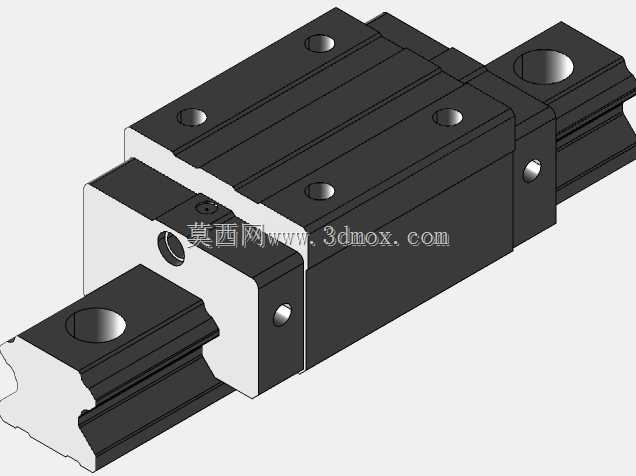

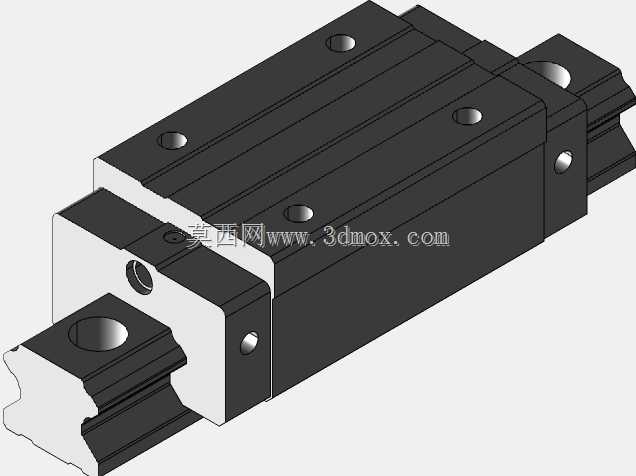

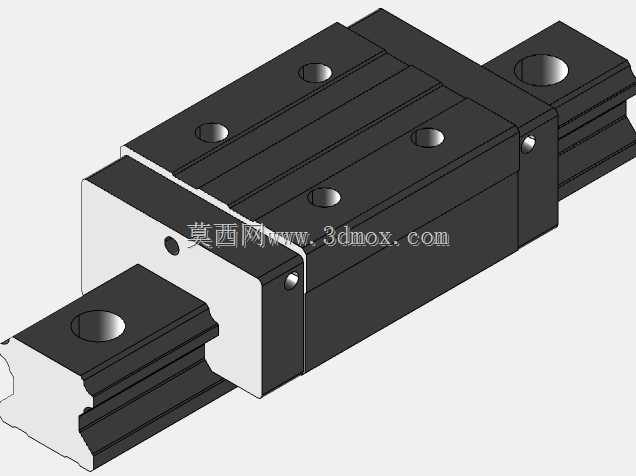

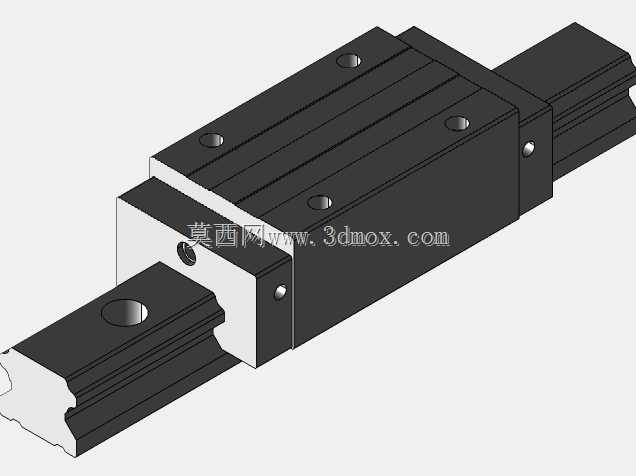

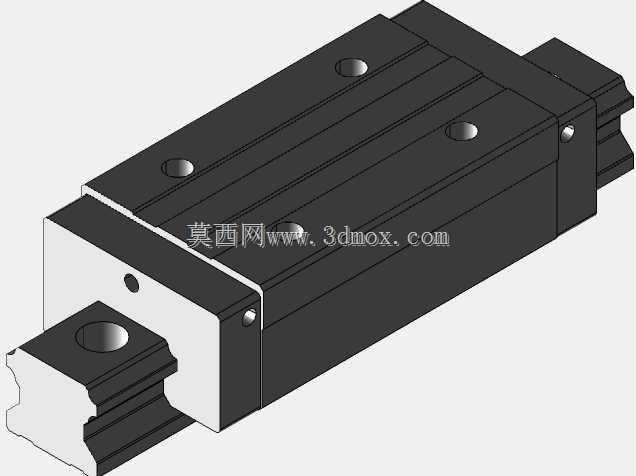

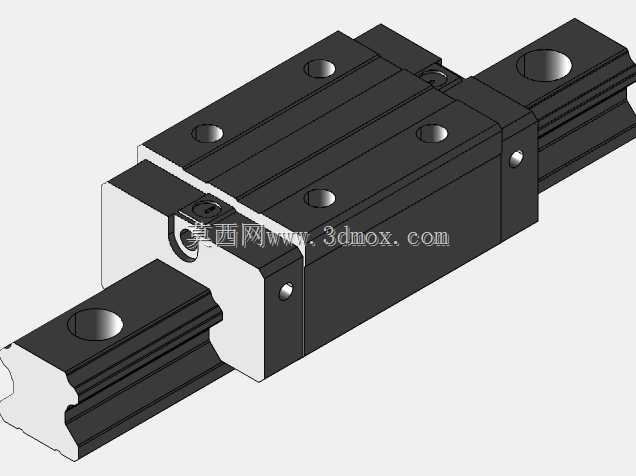

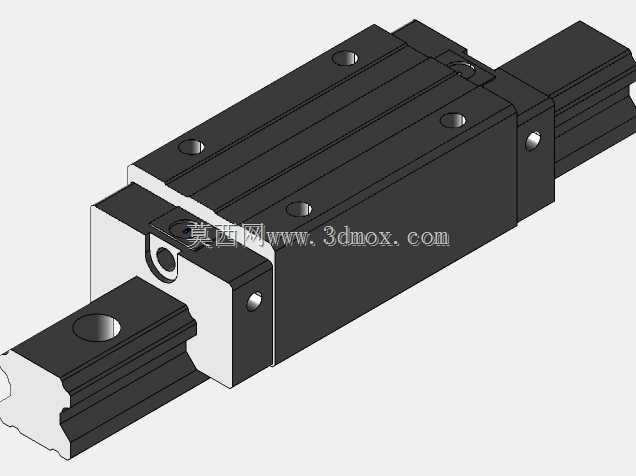

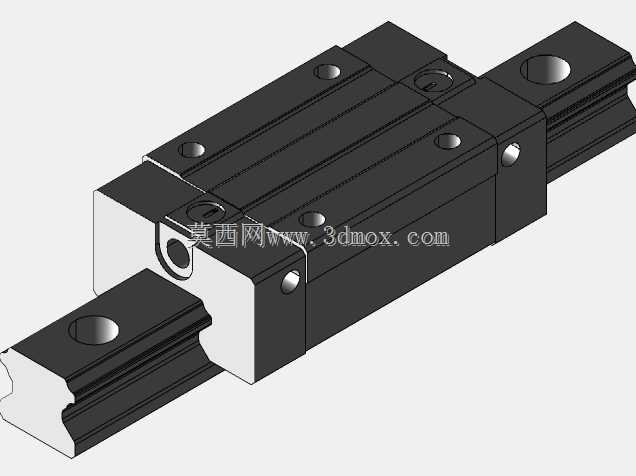

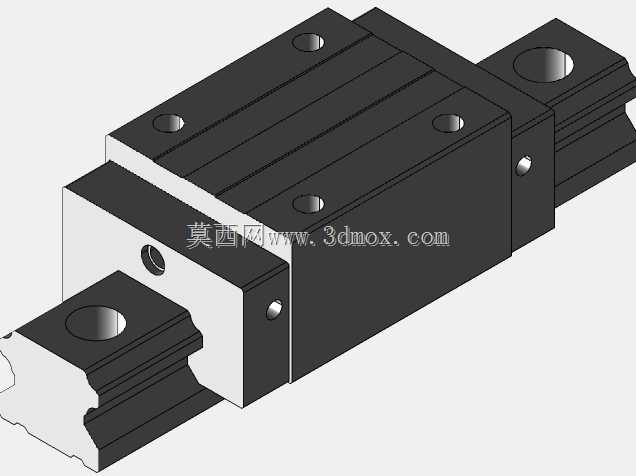

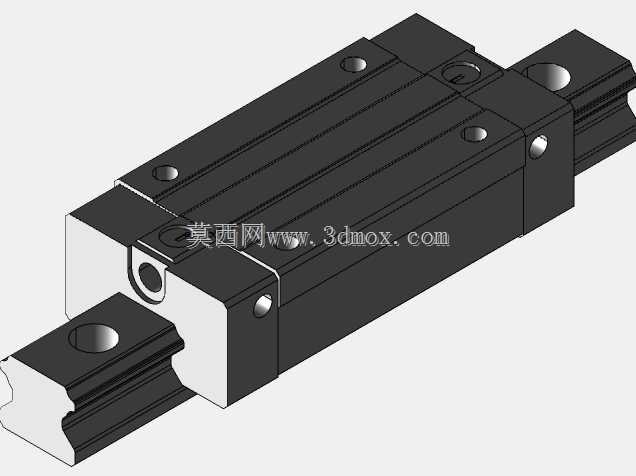

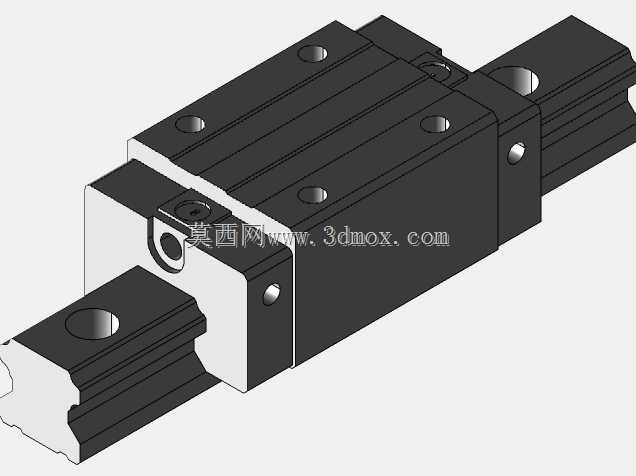

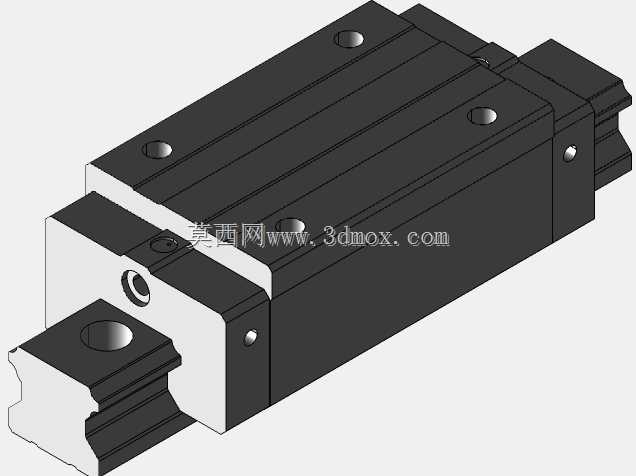

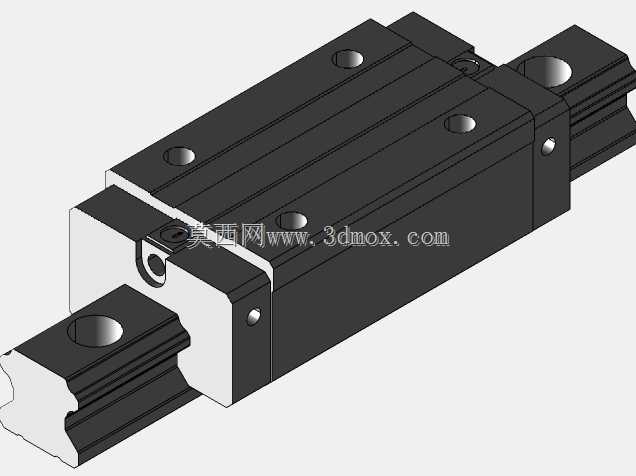

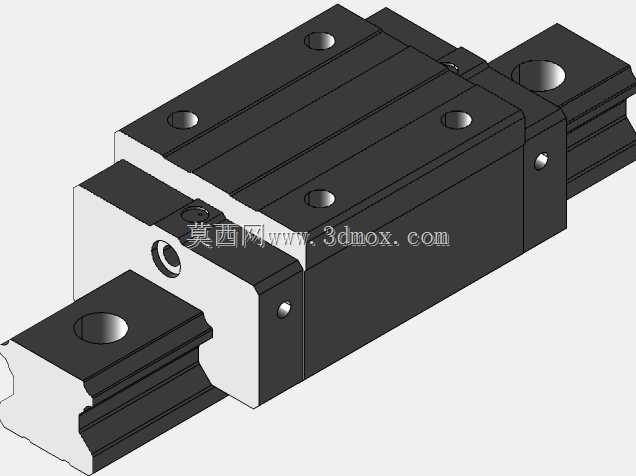

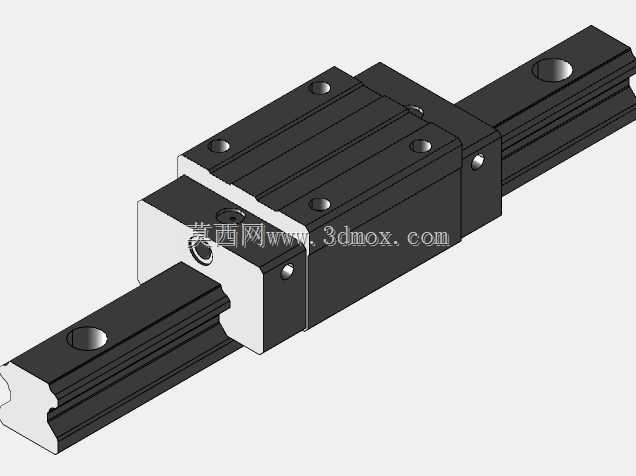

　　导轨基体为淬硬合金钢材质，滚道部位经过高频淬火处理，表面硬度达到HRC58-62，芯部仍保留足够韧性，承受偏载、冲击载荷时不会出现断裂失效。建模过程中完整还原了滑块顶部的四个安装沉孔、侧部的定位销孔，导轨上的贯通安装孔、端部倒角细节都按实物测绘尺寸复刻，装配时滑块通过内六角螺钉锁紧在移动工作台底面，导轨通过沉头螺钉固定在设备安装基座上，安装基准面的平行度需要控制在0.02mm/1000mm以内，才能发挥导轨副的精度优势。实际工况里，单根导轨搭配单个滑块可承受径向载荷、反径向载荷与横向力矩，两根导轨平行布置搭配四个滑块时，可抵消大部分倾覆力矩，承担大跨度工作台的偏载重量，常见于数控车床X/Z轴、点胶机三轴平台、激光切割机横梁传动、

　　锂电叠片设备移送工位。设计选型阶段还要预留滑块的行程余量，滑块运动到两端极限位置时不能和硬限位发生硬碰撞，导轨两端可加装缓冲阻尼器，防止高速运动时滑块脱轨。导轨的截面尺寸、滑块的总高、安装孔间距都严格对标通用HGH系列安装尺寸，不同品牌同规格导轨滑块具备互换性，设备改造替换时无需重新加工基座安装孔位，大幅降低改造成本。滚道的哥特式沟槽构型可以让钢珠和滚道形成两点接触，承受四个方向的等载荷能力，预紧等级可根据设备精度需求选择普通间隙、轻预紧、中预紧版本，普通输送工位选用零间隙即可，精密磨削进给场景选用中预紧版本，消除反向传动间隙，提升定位重复精度。
