方形轴流散热风机结构三维造型

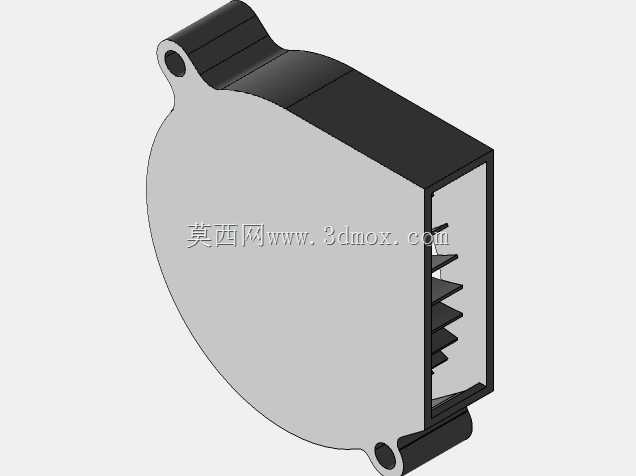

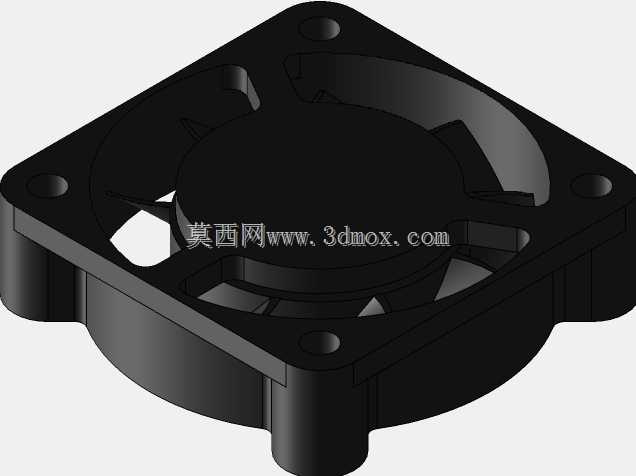

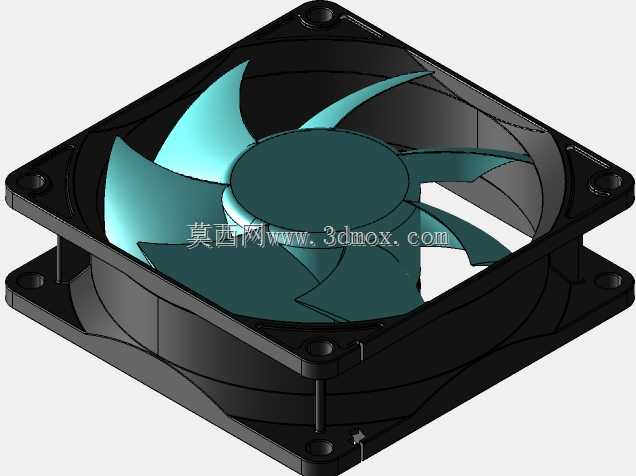

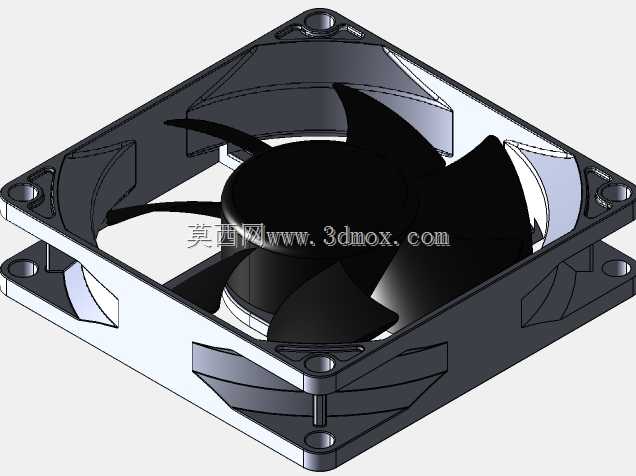

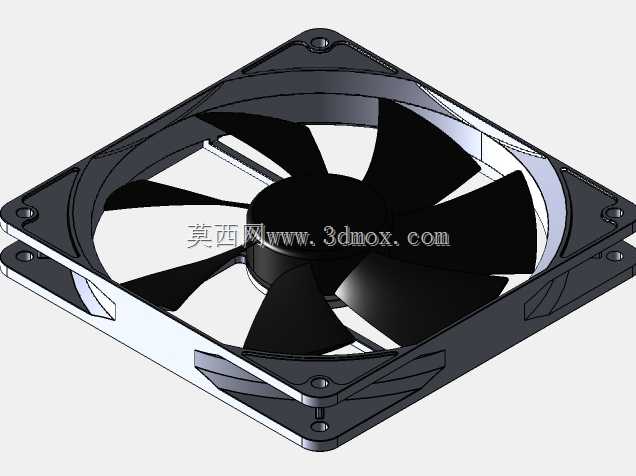

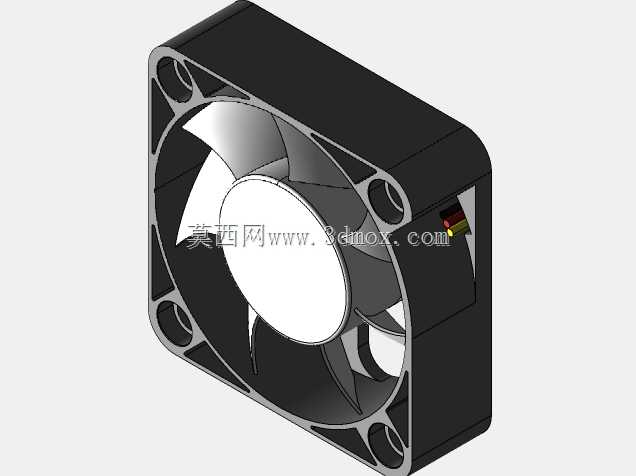

　　这套轴流散热风机的三维造型，围绕紧凑型电子设备的强制风冷需求搭建，整机采用外框与叶轮同轴集成的经典布局，外框为带四角安装耳的方形结构，四个角位预留沉头安装孔，安装耳向外小幅延伸，既保证安装时螺钉锁紧的受力面充足，又不会过多占用设备内部的排布空间。在工控机箱、小型伺服驱动器、开关电源、桌面计算硬件这类排布紧凑的场景里，散热风机往往要卡在钣金机架、散热鳍片组或者设备壳体的预留空位中，方形外框的直边可以和周边钣金件、塑胶隔板的限位边贴合，装配时不需要额外做定位治具，四角孔位直接对准预装螺柱就能完成固定，相比圆形风机，方形外框在狭小腔体内的防转效果更好，运行过程中不会出现周向偏移。叶轮部分采用七片后掠式曲面叶片，

　　叶片型线从轮毂根部向外框内壁平滑延伸，叶尖和外框内侧保留均匀的微小间隙，既避免叶轮高速转动时和外框发生刮擦，又尽可能缩小叶尖漏风间隙，提升轴向送风的效率。中心轮毂做了凸起的圆弧过渡造型，把内部驱动电机的容纳空间完全包覆，轮毂曲面和叶片根部顺滑相接，减少气流在轮毂端面形成的紊流噪音。外框的四个边角做了圆角加厚处理，对应安装孔的位置局部增加壁厚，螺钉锁紧时的压应力可以分散到整个框体，不会出现孔位开裂的问题；外框朝向出风侧的端面预留了环形限位台阶，装配时可以直接卡在设备面板的开孔内，限制风机轴向窜动。建模过程中先绘制外框的方形轮廓与安装耳草图，拉伸生成主体框体后切除内部通流风道，再对四角安装位做沉孔特征，

　　叶轮部分先构建单张叶片的曲面放样特征，通过圆周阵列得到整组叶片，最后和中心轮毂合并为整体，所有配合间隙、安装孔距、外框厚度都按照小型轴流风机的通用装配边界设定，可直接用于设备风冷系统的布局校核、干涉检查以及3D打印样件验证，也能作为散热模组选型时的空间参照，帮助结构工程师在设备排布阶段提前确认风机的安装位置、风道走向，避免后期装配时和周边电容、接线端子、散热片发生空间冲突。
