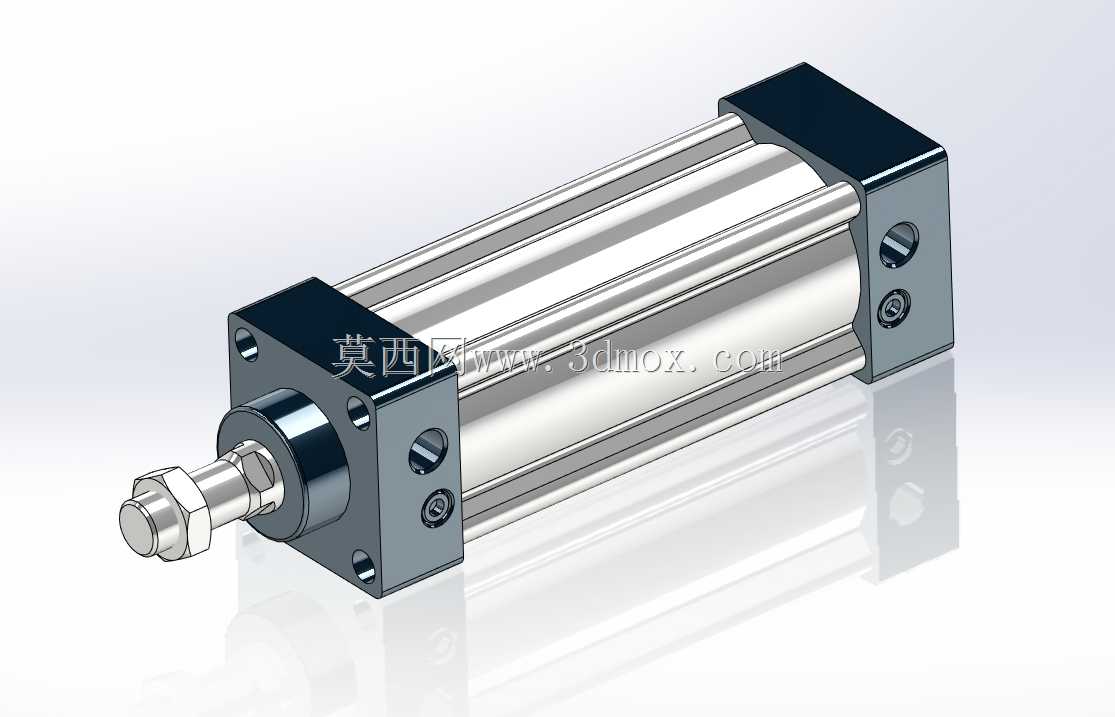

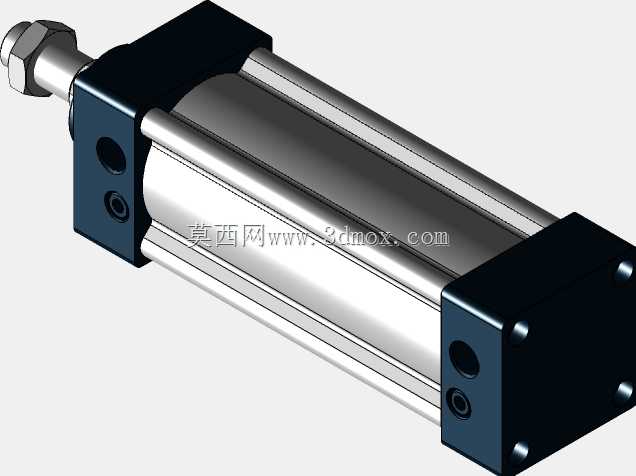

SU50X100标准拉杆式气动气缸

　　这款SU系列标准拉杆气缸是自动化产线里应用极广的直线气动执行元件，缸径规格为50mm，额定行程100mm，整体采用经典的方形端盖加四根贯通拉杆的装配结构，在3C装配、包装输送、工装夹具、轻工机械、自动上下料工位里都能见到同规格产品的身影。日常做设备布局的时候，这类气缸往往承担工件推送、夹具压紧、挡料限位、门体启闭、工位顶升这类往复直线动作，相比电动推杆，它的响应速度快、输出力稳定、维护成本低，气源处理到位的工况下可以长期连续运行。

　　从结构设计逻辑来看，这款气缸的前后端盖采用硬质氧化铝合金加工，表面做发黑或阳极处理，兼顾轻量化和结构刚性，筒身采用高精度珩磨铝合金缸筒，内壁粗糙度控制在很低的水平，活塞在筒内往复运动时摩擦阻力小，启动压力低，不会出现低速爬行的问题。四根钢制拉杆贯穿前后端盖，把缸筒牢牢夹持在两端之间，装配时可以通过拉杆端部的锁紧螺母调整端盖压紧力，既保证内部密封腔体的气密性，也方便后期拆解更换密封件。活塞杆选用高强度碳钢表面镀硬铬，硬度高、耐磨性能好，外露部分不容易生锈，前端加工有标准外螺纹，配套锁紧螺母，可以直接连接浮动接头、推板、压头或者其他执行附件，适配不同工位的动作需求。

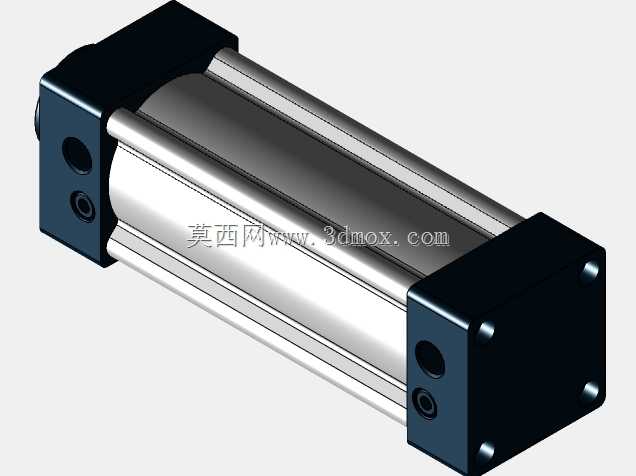

　　做三维布局的时候首先要明确安装边界：这款气缸本体的轴向总长度由端盖厚度、缸筒行程、活塞杆伸出余量共同决定，100mm行程状态下，缸筒部分的有效长度对应活塞的移动区间，活塞杆完全缩回时前端螺纹段不会和前端盖发生干涉，完全伸出时活塞也不会撞击后端盖，内部自带的缓冲结构可以在行程两端降低冲击，避免高速动作时端盖受刚性撞击产生噪音和零件损伤。缸体的四个端盖角部预留了标准通孔，既可以采用拉杆直接穿装的方式固定在设备安装板上，也可以配套脚架、法兰、浮动耳轴、双耳环这类安装附件，实现固定式、摆动式多种安装形式，选型时不用额外改动缸体本身结构。

　　气路接口布置在缸体的侧面或者端盖位置，两个进出气口分别对应活塞的无杆腔和有杆腔，电磁阀切换供气方向时，压缩空气进入对应腔室推动活塞带动活塞杆做伸出或者缩回动作，缸径50mm在常规0.5MPa工作气压下，理论理论输出推力可以接近九百牛，拉力也能达到七百牛以上，足够应对大部分工装压紧、小件推送的负载需求。端盖上集成的进排气口可以按需搭配节流接头，通过调节排气流量控制气缸的运行速度，避免动作过快产生冲击，或者速度过慢拖慢产线节拍。

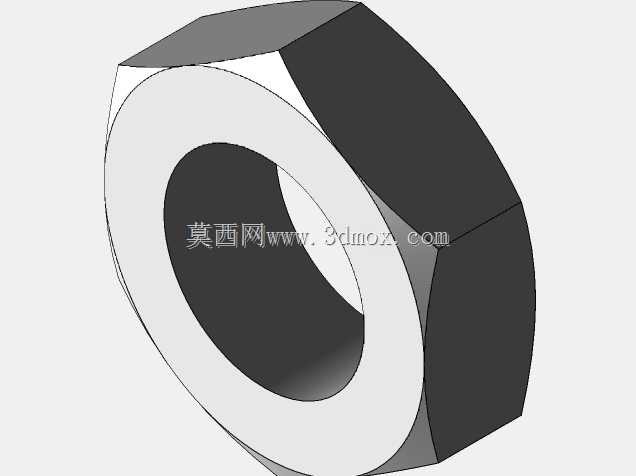

　　建模过程中完整还原了所有装配细节：端盖上的安装定位孔、传感器固定槽、活塞杆的螺纹段、锁紧螺母的六方结构、拉杆的装配位置都和实物尺寸一一对应，活塞、密封圈这类内部零件也按照实际装配关系做了配合，在做设备干涉检查的时候，可以直接把这个气缸模型调入装配体，模拟活塞杆全行程伸出缩回的状态，核对周围的钣金、型材、工件是否存在运动干涉，提前规避现场安装时出现的行程不足、零件碰撞问题。很多自动化设备设计时，工程师会优先选用这类标准气缸，正是因为它的安装尺寸、接口规格全部遵循行业通用标准，备件替换方便，不用单独定制加工，不管是新设备开发还是旧产线改造，都能快速完成选型匹配，缩短设计和装配的周期。

　　实际工况里如果环境粉尘较多，还可以在前端杆端搭配防尘圈组合，避免杂质带入缸筒内部划伤密封件，侧向负载较大的场景不建议让活塞杆直接承受径向力，通常会配套直线导轨做导向，让气缸只提供轴向驱动力，大幅延长密封件和缸筒的使用寿命。
