亚德客气源处理三联件气动元件结构

　　这套气源处理组合件对应气动系统里常见的三联件布置，左侧单元承担压缩空气过滤与压力调节，右侧单元承担油雾润滑，两部分通过模块化连接支架拼合，整体用于把车间管网送来的压缩空气处理成气缸、气动阀、气动马达可以稳定使用的工作介质。现场做设备布局时，这类元件通常装在气动总进气管路、设备气源入口或者分路供气支路上，前面接球阀和软管，后面接电磁阀岛与执行元件，是自动化专机、包装线、夹具工位、吹尘工位里非常基础的气源处理部件。

　　从结构细节看，过滤调压段顶部是带锁止能力的调压手轮结构，旋转手轮可改变内部弹簧对膜片的预紧力，进而把上游波动气压稳定在设定输出值；下部杯体容纳冷凝水、固体杂质与滤芯，侧面预留液位观察与排水位置，维护时可在不拆主管道的情况下处理积水。油雾器段顶部设置注油与油量调节结构，压缩空气流过时利用压差将润滑油雾化并带入下游气动元件，为阀体内密封件、气缸活塞和运动配合面提供润滑，降低干摩擦造成的卡滞与密封磨损。

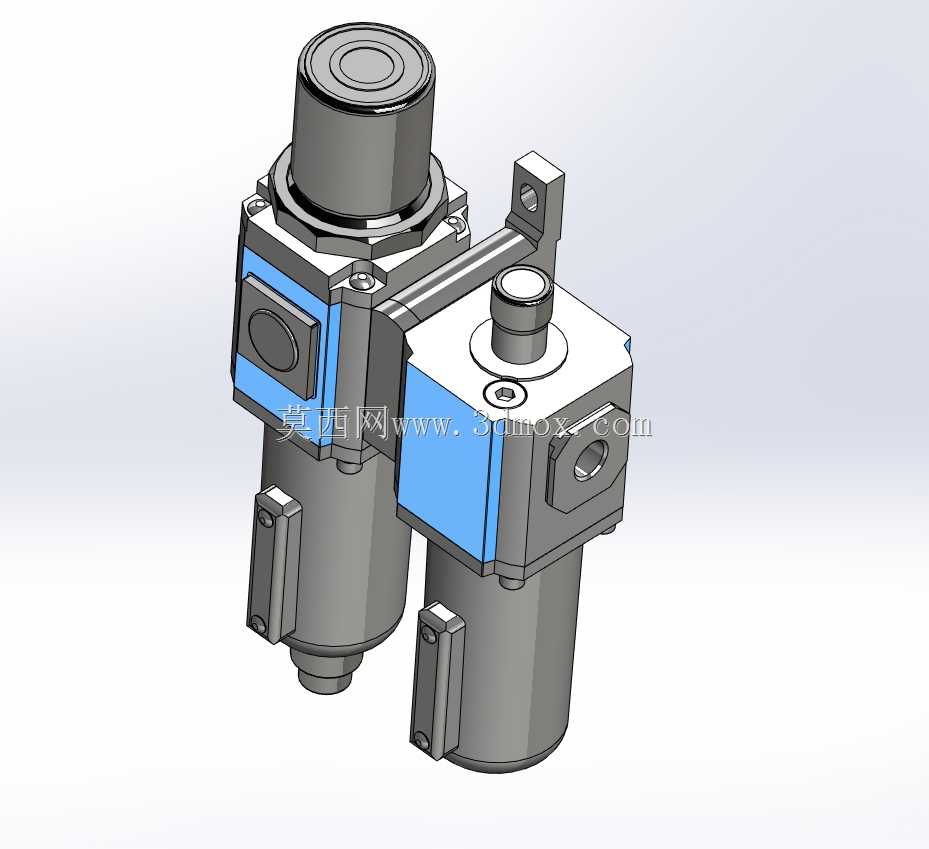

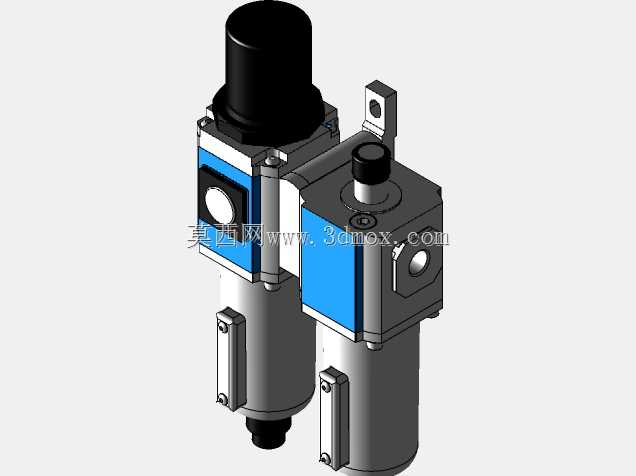

　　建模时把两个功能单元的杯体、金属本体、蓝色防护杯罩、方形连接块、侧向安装支架、顶部调节钮和接口凸台都做了独立表达，装配关系比较清晰。本体上的加强筋、螺钉孔位、安装槽和侧面接口位置均按实物比例还原，能够直接用于设备三维布局、管路干涉检查和维护空间校核。蓝色杯罩不仅是外观区分，也对应金属杯外的防护结构，在车间碰撞、换油和日常点检场景下可减少杯体受损风险。

　　工程选型时，三联件不是单纯按外形摆放，还要结合接管口径、额定流量、过滤精度、调压范围和油雾输送距离确定安装位置。该组合采用紧凑并列结构，适合安装空间有限但又需要同时完成过滤、调压、润滑的场合。布置阶段要在杯体下方留出排水和换油空间，顶部留出按压或旋转调压的操作空间，背面支架与设备立板之间保留紧固件装配余量；侧向管路接口不能贴近线槽、护罩或机架，否则后期插装接头、缠绕生料带和更换软管都会受限。

　　在实际气路设计中，上游压缩空气往往携带水分、粉尘、焊渣颗粒和压力脉动。若不经处理直接进入电磁阀，细小颗粒会卡在阀芯密封面上，水分会造成弹簧锈蚀和密封圈老化，压力波动还会让气缸伸出速度不稳定。三联件通过滤芯拦截杂质、旋风或导流结构分离液态水、膜片式调压机构稳定出口压力，再由油雾器向管路输送微量润滑油，使下游执行机构动作更平顺。对于高频动作的夹具气缸和气动挡停器，这种前置处理能明显减少爬行、启动迟滞和压力不足问题。

　　安装边界上，模型呈现的双联杯体竖直向下布置是推荐姿态，杯体不可倒置，否则积水会重新进入气流通道，油雾器内润滑油也无法正常滴落和雾化。支架连接方式让两个单元保持同轴气路贯通，同时允许根据需要拆成两联件或单独更换某一功能段。三维布局时可把组件固定在设备背板、铝型材立柱或气源控制箱旁，周围避开高温热源和焊渣飞溅区域；若现场环境温度较低，还需注意杯体材料与排水方式，防止冷凝水结冰堵塞流道。

　　结构设计思路上，这类元件强调模块化和维护便利性。方形本体与圆柱杯体组合，既保证内部阀芯、膜片、滤芯和油雾喷嘴有足够安装空间，也让外部轮廓规则，便于成排安装。表面的螺钉和压盖位置对应滤芯更换、杯体清洗、密封圈检修的拆装点；调节钮集中在顶部和侧上方，操作人员站在设备正面即可完成压力设定与油量观察。对机械设计人员来说，该三维结构可用于核对气源板布置、接头朝向、检修门开启范围以及与电气线槽的安全间距，也能在气动原理图转三维布置时作为真实占位参考，避免后期现场装配出现管路折弯过大、杯体无法拆卸或调节工具无法伸入的问题。
