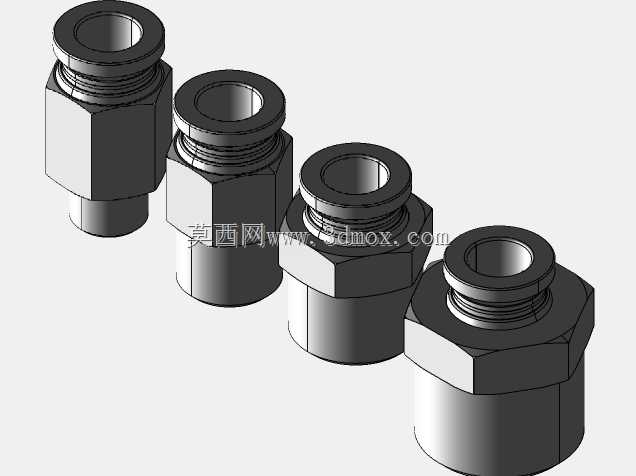

在自动化生产线、气动夹具、包装设备以及各类压缩空气回路中,管路连接点往往决定整套气路的可靠性与维护效率。PC系列直通快插式气动管接头正是针对这一需求而构建的一组结构件,模型中完整呈现了四种螺纹规格对应的接头本体,覆盖1/8、1/4、3/8、1/2英寸常用外螺纹接口,配合统一的快插端结构,可满足不同管径与通流能力的装配场景。
从实际用途看,这类接头一端通过外螺纹拧入阀岛、气缸、气源处理件或设备基板,另一端直接插入尼龙管、PU管等气动软管,无需额外套丝或使用管箍。管路拆装时,按下蓝色释放环即可拔出气管,重新插入后由内部卡爪自动锁紧,适合频繁换型、工位调整以及现场检修的工况。相较于传统螺纹铰接或宝塔接头,快插结构在批量布管时能显著缩短装配时间,并降低因拧紧力矩不一致带来的泄漏风险。

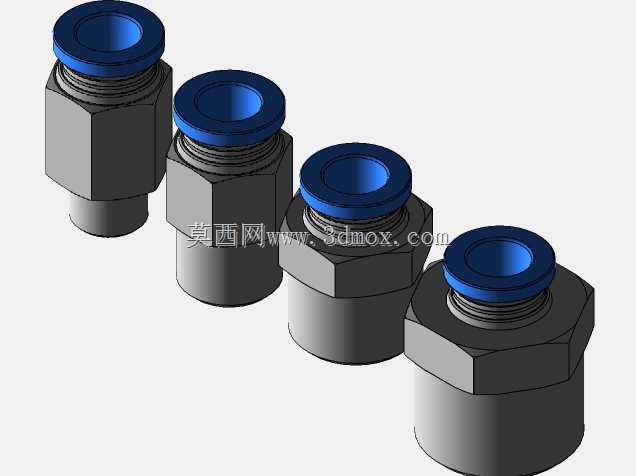

结构设计上,模型将接头拆分为几个功能明确的部分:下部金属本体承担螺纹连接与密封,中段六角面提供扳手受力位,上部蓝色塑料释放环用于解锁卡爪,内部则隐含夹爪、密封圈与导向套的装配关系。金属本体采用阶梯圆柱与六角棱柱结合的外形,六角段高度和对边尺寸按螺纹规格递增,既保证扳手空间,又控制整体体积。蓝色端盖外径略大于本体,便于手指按压,同时颜色区分使气路接口在密集布管中更易识别。

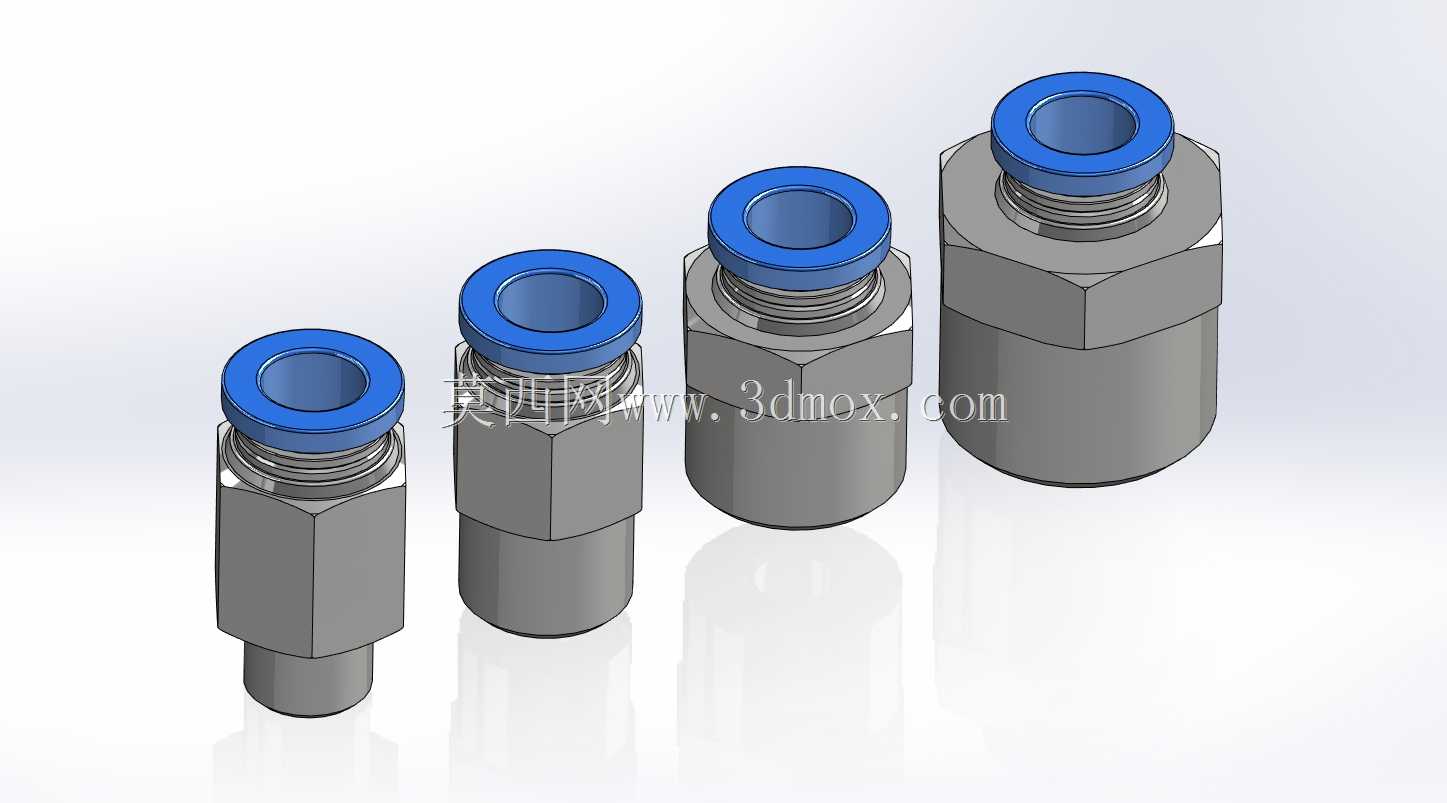

四种规格按通径从小到大排列,整体高度、六角对边和螺纹段长度随接口增大而增加,但快插端的操作方式保持一致,这种系列化思路有利于备件统一和现场标准化。建模时需重点保证外螺纹大径小径、六角面位置、快插端同轴度以及端面密封面的关系;螺纹根部应留出退刀结构,端部可配合生料带、O形圈或端面密封实现气密。安装边界方面,要在接头周围预留扳手旋转空间和气管插拔空间,尤其靠近墙板或其他元件时,不能只按本体外径留孔,还需考虑释放环按压行程与气管最小弯曲半径。
在气路布置中,直通接头多用于气缸直线接口、电磁阀汇流板侧向取气以及硬管到软管的过渡。选型时不能仅看外形,应结合工作压力、气管外径、介质类型和环境温度确认密封材料与本体材质;若设备存在焊接飞溅、切削液冲刷或高频振动,还需评估接头固定方式与管路应力释放。模型通过四种规格并列展示,直观呈现了同一系列在尺寸梯度上的差异,便于设计者在三维布局阶段校核干涉、确定孔位,并将接头作为标准件纳入设备管路库。
从建模细节看,各接头的金属本体表面保持简洁机加工特征,螺纹段与六角段之间设有过渡台阶,快插端蓝色环与金属壳体之间形成清晰分模线。系列件之间并非简单缩放,而是按照接口规格调整螺纹长度、本体高度和六角尺寸,这种处理更接近真实产品逻辑。对于设备厂的工程人员而言,该结构可用于气动原理图落地、布管空间校核、维修件清单整理以及非标接头改型参考;对于三维建模从业者,则可借此练习系列化标准件建模、参数化尺寸控制以及装配关系表达。
实际装配中,接头螺纹端拧入基体后,快插端应保持与气管走向一致,避免软管侧向受力造成卡爪偏磨。若多路接头集中安装在阀岛或分气块上,应按规格错开高度或预留手指操作间隙,使蓝色释放环在维护时可直接按压。管路插入深度也要到位,气管端部应切平并穿过密封圈到达内部止挡,否则会出现慢漏或脱管。通过这些结构与安装细节的还原,模型不仅展示了接头外观,也体现了气动连接件在制造装备中的工程使用逻辑。
