工业检修双侧立柱钢制直爬梯结构

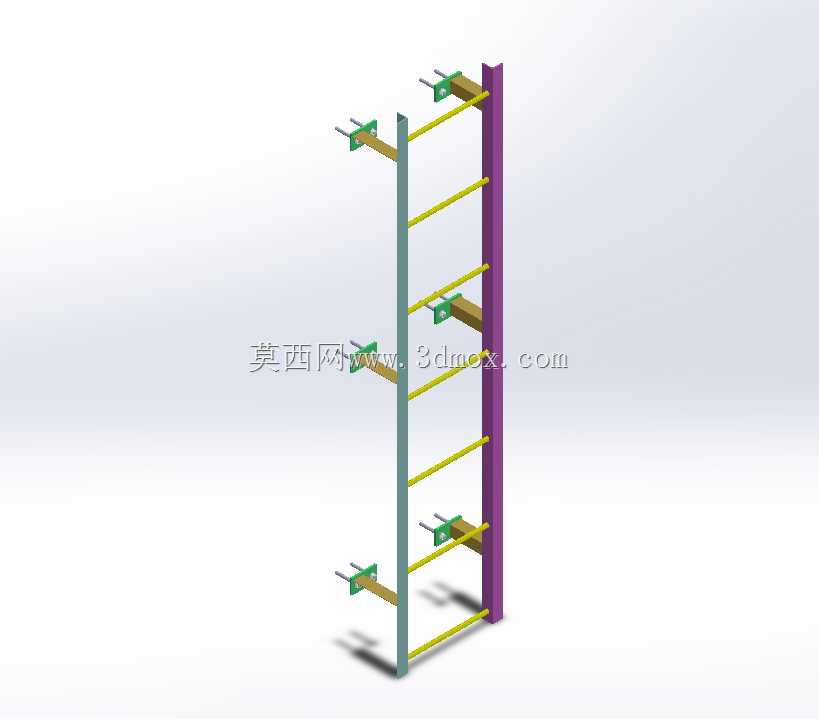

　　该钢制直爬梯主要面向工业厂房、设备平台、管廊夹层、罐体周边及检修通道等需要短距离垂直通行的场景。结构采用两根纵向立柱与多根横向踏棍组合，整体呈狭长直立形态，适合布置在空间受限、人员需要定期登高检查或维护的位置。与普通民用梯不同，这类梯架更强调固定安装后的稳定性、踏点承载可靠性以及与墙面或设备框架的连接边界，建模时需要把立柱、踏棍、固定支座和连接构件之间的装配关系表达清楚。

　　从结构组成看，梯架两侧立柱承担主要弯曲和侧向约束作用，踏棍按固定间距沿高度方向排列，形成连续登高点。踏棍两端与立柱连接，可采用焊接、螺栓紧固或预制卡接方式；在实际工程中，若梯架用于腐蚀性较弱的室内环境，焊接结构能够减少连接件数量并提高整体刚度；若用于需要拆装、运输或后期维护的场合，则可保留螺栓连接节点，便于局部更换。模型中横向杆件与立柱之间的交点应保持同轴或对称布置，避免踏棍偏置造成受力不均。

　　登高设施的使用核心在于踏步间距和握持边界。踏棍间距需要结合人员上下步幅确定，过密会增加攀登步数，过疏则会造成抬腿高度过大，影响检修人员携带工具时的通过舒适性。立柱内侧净宽决定人员站位空间，宽度过小会限制脚部放置，宽度过大则会削弱双手抓握的便利性。梯架顶部和底部应预留与平台、地面或设备基础衔接的位置，底部不宜悬空，顶部若通向检修平台，应考虑扶手延伸或平台护栏衔接，使人员在跨越梯顶时仍有可靠握持点。

　　安装边界方面，梯架背部设置的固定件用于将梯架与墙体、钢柱或设备支架连接。固定支座沿高度方向分布，能够限制梯架整体前后摆动，并把人员攀登时产生的水平载荷传递到基础结构上。支座位置不宜只集中在两端，长梯架应在中间增加连接点，以降低立柱自由长度。若现场基础为混凝土墙面，可通过膨胀螺栓或预埋钢板连接；若基础为钢结构框架，则可利用连接板、抱箍或焊接垫板实现固定。三维布置时需要明确支座伸出长度、螺栓孔位以及与立柱的相对位置，避免现场安装时与管道、电缆桥架或设备外罩发生干涉。

　　该梯架的功能特性集中在轻量化、直线通行和固定维护三个方面。钢制材料具备较好的强度和焊接适应性，适合承受检修人员及随身工具载荷；杆件式结构相比板式梯身风阻更小，也便于在户外管架或敞开式设备区域使用。踏棍表面若需要提高防滑能力，可在实际制造中增加花纹、防滑套或齿形构造；模型阶段则应保留踏棍直径、长度和排列位置，使后续工程图能够直接反映脚部接触区域。立柱端部可设置封板或封头，减少杂物进入管内，也能提高端部完整性。

　　设计思路上，这类梯架不应只按外观杆件堆叠处理，而要从人员动作路径反推结构。攀登时，人员双手握持两侧立柱或附加扶手，双脚依次踩在横向踏棍上，身体重心基本沿梯架中心线移动。因此，立柱需要保持连续直线，踏棍应水平且等高，固定支座不能突出到脚踏区域。若梯架布置在设备转动部位、高温管道或带电设备附近，还应在布局阶段留出安全隔离距离；若梯架经过平台开口，应与围栏、踢脚板和检修门形成统一安全边界。

　　外形尺寸方面，直爬梯的高度由检修点标高决定，宽度由通行需求和安装空间共同约束。模型中立柱高度方向占据主要尺寸，横向踏棍沿高度重复布置，背部固定件向安装基础方向延伸。进行三维校核时，应重点检查梯架前方人员站立和上下动作所需空间，背部连接件与基础之间的贴合面，以及梯架两侧是否存在管道、阀门、接线盒等突出物。对于较长梯架，还应考虑分段制造和现场拼接，拼接位置宜设置在立柱受力明确、便于螺栓紧固或焊接作业的区域。

　　在设备检修场景中，这类钢梯常作为泵组、阀站、输送带机架、储罐侧部或钢平台的附属通行设施。它不承担物料运输功能，而是为人员提供稳定、可重复使用的登高路径。结构建模时需把杆件规格趋势、节点连接方式、安装支座方向和踏棍节距表达完整，使结构设计人员能够据此进行强度复核、工程图细化和现场布置协调。整体结构简洁，但对尺寸一致性、节点可靠性和安装空间校核要求较高，适合作为工业附属登高设施的三维设计参考。
