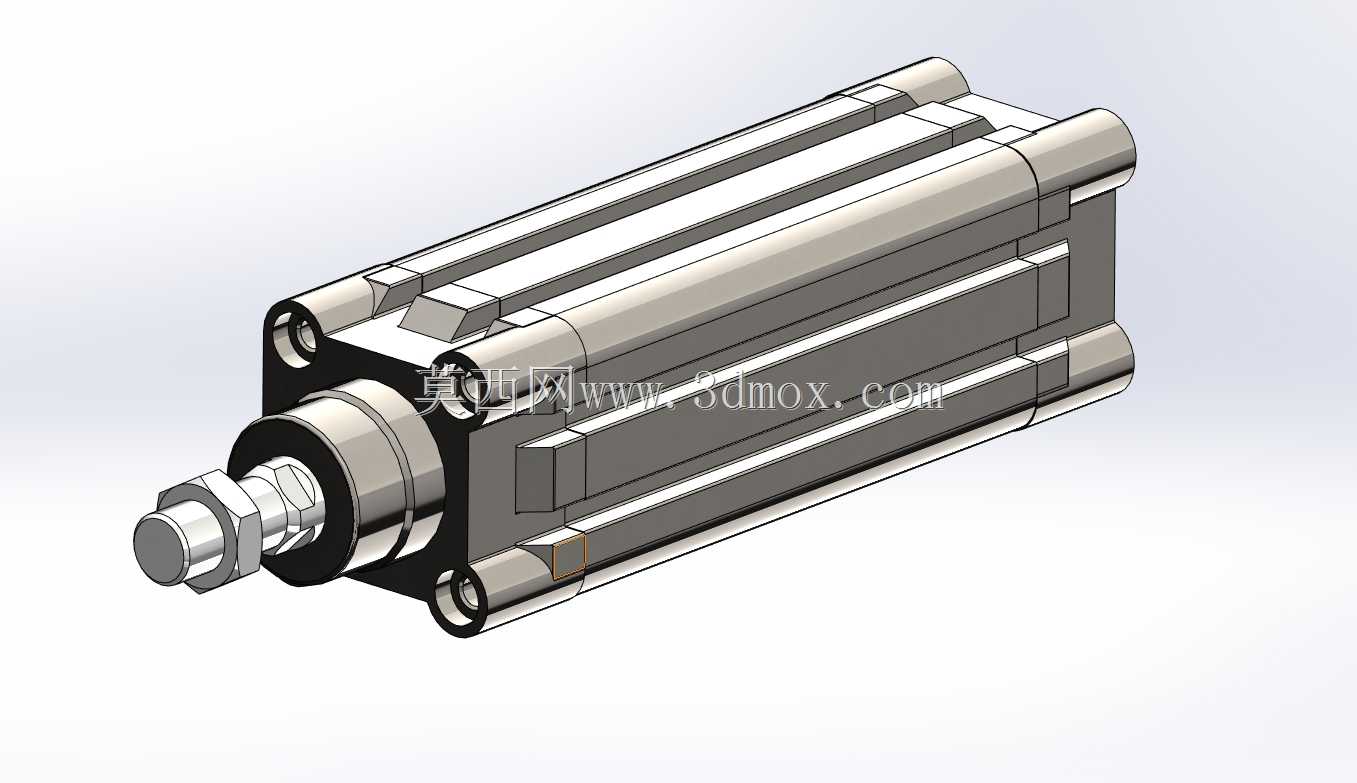

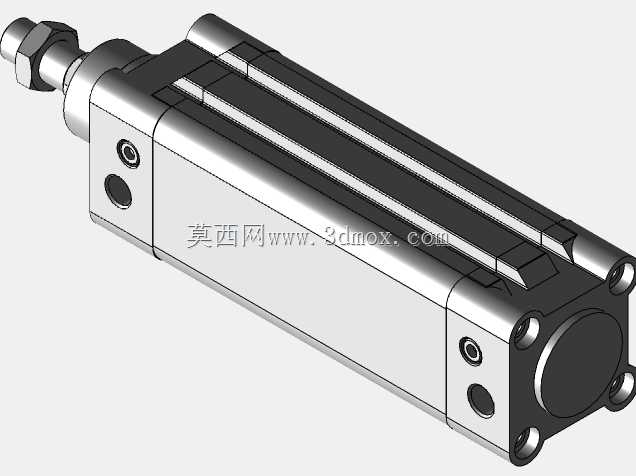

紧凑型标准气缸50缸径100行程

　　这款紧凑型标准气缸是气动自动化系统里最常用的直线执行部件，缸径规格为50mm，额定行程100mm，在3C装配、包装输送、轻工分拣、工装夹具驱动这类工位里出镜率极高。做产线布局的时候，最先要核对的就是它的安装边界：缸筒主体为方形截面，四根贯通式拉杆把前后端盖锁紧，缸体四周预留了标准传感器安装槽，可以直接嵌装磁性开关来检测活塞伸出、缩回两个到位位置，不需要额外焊装支架，这也是紧凑型拉杆气缸相比圆形迷你缸更省安装空间的核心原因。前端活塞杆伸出端加工有外螺纹，配套锁紧螺母，可以直接连接浮动接头、推板、夹爪或者挡料块，活塞杆表面做了硬氧化镀铬处理，耐磨且能抵御车间常见的切削液、轻微粉尘侵蚀，端盖处内置防尘圈、杆密封圈，避免杂物进入缸筒拉伤内壁。

　　从实际选型逻辑来看，50缸径在0.5MPa常规工厂供气压力下，理论理论输出推力接近980N，拉力也能达到800N以上，足够驱动中小型工件顶升、挡停、压紧动作，100mm的行程刚好适配大多数短行程推送工位——比如流水线工位挡料、夹具的快速夹紧松开、料仓的分料拨叉驱动，既不会因为行程过长导致缸体悬伸量大、活塞杆受侧向力弯折，也不会因为行程过短满足不了工装开合的位移需求。

　　建模过程里把所有装配配合关系都做了还原：活塞和缸筒之间的双向密封圈、端盖和拉杆的锁紧结构、活塞杆和活塞的同轴配合、前端缓冲调节油孔的位置都没有省略。很多新手做气动工位设计时容易忽略侧向载荷问题，这款缸的前后端盖都做了加厚导向段，活塞杆导向长度占比合理，允许连接部件存在微量的不同轴偏差，但如果推送工位存在明显横向力，仍然需要搭配直线导轨承担径向负载，气缸只提供轴向驱动力，否则会过早出现杆密封漏气、活塞杆拉伤的故障。

　　安装方式上这款标准缸支持多种通用方案：缸体四个方向都有通孔，可以从端面穿螺丝直接锁在设备安装板上，也可以选配脚架、法兰板、中间耳轴、双耳环附件，来适配卧式固定、前法兰伸出安装、尾部铰接摆动这类不同工况——比如翻转压料机构就会用尾部耳轴铰接，让气缸随压臂小幅摆动，避免硬连接憋劲。缸体两端盖都内置了可调缓冲结构，在活塞运动到行程端点前，缓冲柱塞会封住排气通道，让排气只能通过细小的缓冲节流阀排出，大幅降低活塞撞击端盖的噪音和冲击，高速运行工位不用额外加装外置液压缓冲器就能把冲击控制在合理范围，端盖上的缓冲调节螺丝可以根据气缸实际运行速度、负载重量调整节流开度，重负载就关小节流增强缓冲，轻载高速就开大节流避免气缸爬行。

　　气口采用标准内螺纹接口，分布在缸体侧方，接管时可以根据设备走线方向选择从轴向或者径向接气管，周边预留的扳手空间在建模时已经留出，不会出现装完缸之后气管接头拧不动的干涉问题。磁性开关槽沿缸筒全长贯通，不管活塞在哪个行程位置需要触发信号，都可以随意调整开关的安装位置，锁紧螺丝就能固定，调试的时候非常方便。整个零件的装配层级完全按照实际气缸的装配顺序搭建，拆解的时候可以依次拉出拉杆、端盖、活塞、活塞杆、各道密封件，不管是做设备方案的运动仿真，还是出加工件外购件清单，都能直接调用结构参考，不用再反复核对样本尺寸。在多工位自动化线里，这类气缸往往成组使用，同一个阀岛控制多组缸完成顺序动作，模型里的外形尺寸完全贴合行业通用安装标准，替换同规格不同品牌的标准气缸时，安装孔位、气口位置、传感器槽尺寸都能通用，不用改动周边安装板设计，这也是标准气缸在非标自动化设计里被广泛选用的核心优势。
