25X25规格微型气动直线执行气缸

　　这款缸径25mm、行程25mm的微型气动气缸，是自动化产线里小工位紧凑布局场景下的常用直线执行元件，在3C电子装配工位、小型通讯工件分拣治具、桌面式自动化测试台、轻工包装的短行程推料工位里十分常见。不同于大推力长行程的标准气缸，这类微型缸的核心定位是在有限安装空间内完成毫米级精准的短距直线动作，不需要搭配复杂的导向支撑结构，自身缸体即可承担基础径向限位，适配那些对执行元件自重、安装占位都有严格限制的轻量化设备。

　　从实际工况使用角度来看，这类微型气缸常用来完成工件顶出、夹具压紧、挡料限位、探针顶升、小部件移位这类动作：比如在通讯小零件的组装治具里，它可以带动定位销升降完成工件预定位，行程25mm的设计刚好覆盖治具开合所需的安全让位距离，不会因为行程过长增加工位整体高度；在桌面型检测设备中，它可以驱动测试压头轻压工件触点，输出推力稳定且动作响应速度快，配合调速接头就能把压合速度控制在不会刮伤工件表面的区间。

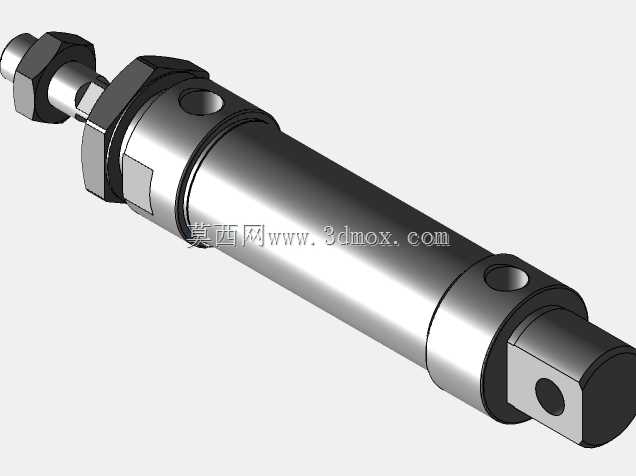

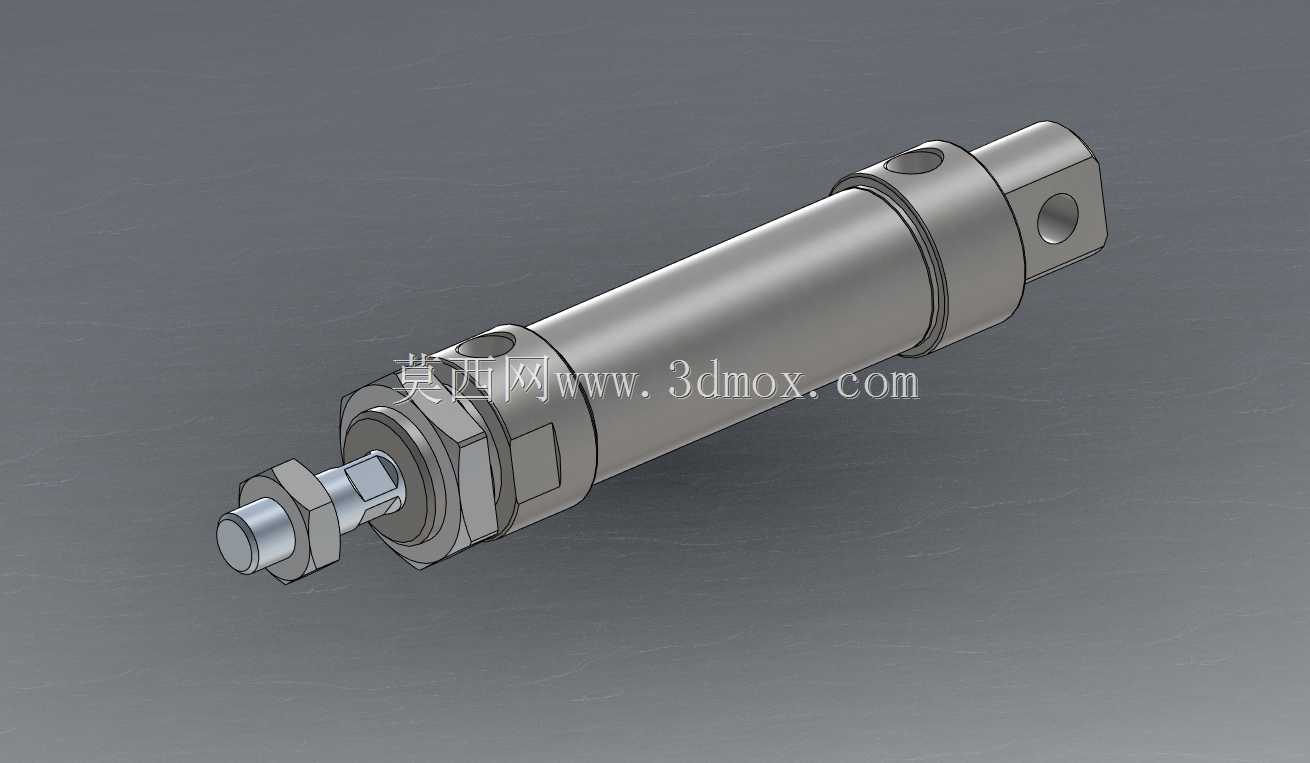

　　结构设计上这款气缸采用了圆型迷你缸的经典布局：缸筒为光滑圆柱主体，前端集成活塞杆伸出端的锁紧与导向结构，杆端自带外螺纹连接段，可以配套浮动接头、压头、连接叉这类外接附件，不用二次加工杆端结构；尾端采用铰接式安装耳座，自带销孔，既可以选择尾部铰接的浮动安装方式，补偿安装时的微小同轴度偏差，也可以通过配套脚架、法兰固定件把缸体锁死在安装板上，适配不同工位的安装需求。缸体两端都预留了气口接口位置，接入压缩空气后通过换向阀控制进气方向，即可驱动活塞杆完成伸出、缩回的往复动作，缸体上的缓冲结构可以降低活塞走到行程端点时的刚性撞击，减少高频动作下的噪音和零件磨损。

　　做整机布局建模的时候，这类微型缸的安装边界需要重点核对：缸体整体为细长圆柱形态，径向最大轮廓就是缸筒外径，不需要在缸身侧面预留额外的操作空间，仅需要在两端气口位置留出气管插拔、接头安装的空间；活塞杆伸出方向要预留出全行程的长度余量，25mm行程下，活塞杆完全伸出时总长度要在缩回状态基础上叠加25mm的伸出量，周边不能有和杆端运动路径干涉的管线、支架结构。尾部铰接耳的销孔中心高、杆端连接螺纹的规格都要和治具上的配对安装位对齐，如果是采用尾部铰接、杆端浮动连接的安装方式，要预留出气缸工作时微小的摆动角度空间，不能把缸体完全卡死，否则长期动作会出现活塞杆受径向力弯折、密封件偏磨漏气的问题。

　　选型匹配阶段，这类微型缸的输出推力可以根据工作气压快速核算，25mm缸径在常规0.5MPa工作气压下，理论伸出推力足够满足小型工件压紧、轻载推料的需求，不需要选用更大缸径的产品挤占安装空间。建模时所有外部轮廓都按实际装配尺寸还原，包括杆端螺母的锁紧位、尾耳的销孔直径、缸体各处台阶的外径尺寸，导入整机装配后可以直接做干涉检查，提前排查气管走线、相邻零件和气缸运动路径的碰撞问题，不用后期加工装配时再临时修改安装板开孔位置。日常维护场景下，这类气缸的密封件都为标准化迷你缸通用规格，长期使用出现漏气问题时可以直接更换对应密封套件，缸体本身的金属结构强度足够应对千万次级别的往复动作，在轻量化自动化设备里是兼顾成本、可靠性和空间利用率的典型气动执行部件。
