四通路歧管法兰连接排气汇流结构

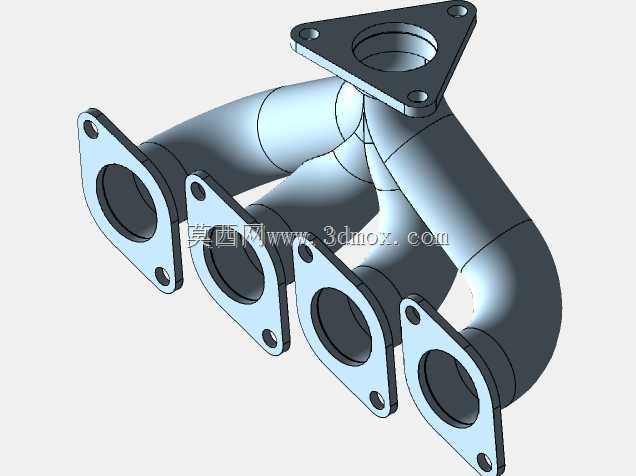

　　歧管这类多通路汇流构件，在小排量内燃动力单元、台架流体测试工位、小型负压抽吸系统里都十分常见，本次梳理的四路汇流歧管，核心作用是把四个独立支路的介质统一汇总到单条主通路，或是把单路输入的介质均匀分配到四个下游支路，在进排气场景下，它可以对接四缸发动机的缸盖气道，把各缸排出的废气汇总送入排气后处理段，也可以在稳压供气系统里，把稳压腔输出的气流均匀分配到四个独立工位。拿到这类构件的建模任务时，首先要敲定的不是弯管的曲面造型，而是两端的安装边界：顶部的三角形安装法兰是对接上游基体的结合面，法兰上预留的单个安装孔用来穿装固定螺栓，三角轮廓的三个边刚好避让周边缸盖或者腔体上的凸出附件，不会在装配时和相邻的火花塞、传感器接头产生运动干涉。

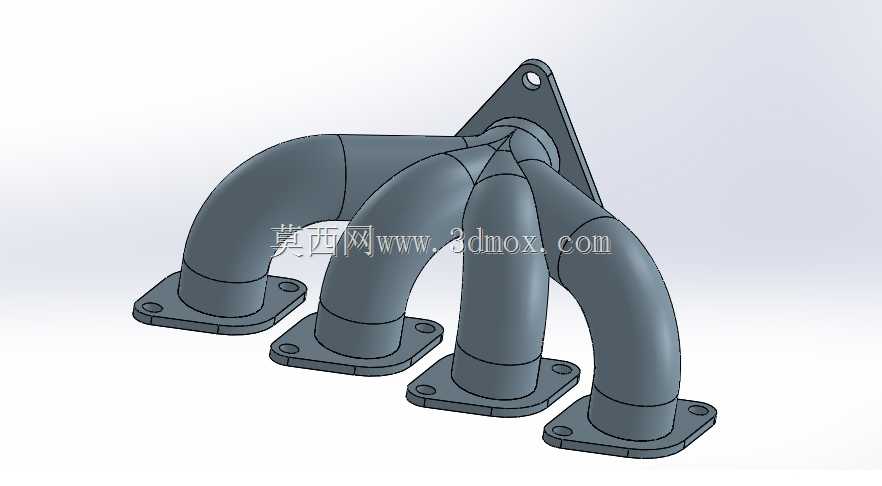

　　底部四个支路的方形法兰是对接下游管路或者缸体接口的安装面，每个方形法兰的四个角都布置了沉头安装孔，孔位间距完全匹配常规支管接口的螺栓分布圆，法兰面预留的密封平面可以直接贴合密封垫片，不需要额外加工密封沟槽就能满足低压工况的密封要求。做管路走向排布的时候，不能只追求外观顺滑，首先要保证四个支路的流道长度尽可能趋近一致，这样各缸的排气脉冲到达汇流腔的相位差更小，不会出现某一缸排气背压明显偏高的问题，建模时先从顶部三角法兰的中心汇流点出发，分别向四个底部法兰的接口中心绘制三维路径，路径的弯曲半径统一取管路通径的1.5倍以上，避免弯管处曲率过小造成气流折转、局部阻力陡增。四个弯管的走向分别朝四个方向错开排布，

　　相邻管路之间预留了足够的装配间隙，就算后期在管路外壁包裹隔热棉或者加装测温传感器，也不会出现两支管路互相磕碰的情况。管壁厚度的选取参考了常规铸铁排气歧管的工艺余量，整体采用等壁厚设计，既满足铸造或者3D打印成型的工艺要求，也能在工作温度波动时让各处热变形量均匀分布，不会在弯管和法兰的衔接位置出现应力集中。顶部三角法兰和四根弯管衔接的位置做了渐变加厚的过渡圆角，把管路的环形截面平滑过渡到法兰的实体安装面，避免截面突变带来的应力集中，底部每个支路的法兰和弯管衔接处也做了一圈凸台补强，设备运行时的振动不会在焊缝或者铸造圆角位置产生疲劳裂纹。实际安装时，顶部三角法兰贴紧上游基体的结合面，穿入固定螺栓完成主端定位，

　　四个底部分别对接对应的支路接口，穿入四组固定螺栓后依次按对角线顺序拧紧，保证各个密封面的压紧力均匀。这类歧管在台架测试场景下使用时，运维人员可以直接在每个支路的法兰位置预留压力检测接口，不用额外在弯管管壁开孔破坏结构强度；在小型除尘设备的汇流管路里，它可以把四个吸尘工位的含尘气流统一汇总到主除尘管道，四个支路的流道阻尼偏差控制在5%以内，不会出现某个工位吸力明显不足的问题。建模过程中所有安装孔的位置、法兰的轮廓尺寸都完全按照实际装配边界设定，弯管的最小壁厚、弯曲半径都符合管路件的工程设计规范，既可以直接作为铸造生产的木模参考，也可以导出工程图用于后续的机加工工序，在结构评审时可以直接调取模型做干涉检查，提前规避装配时管路和周边零部件碰擦的问题。
