方管焊接设备支撑机架结构

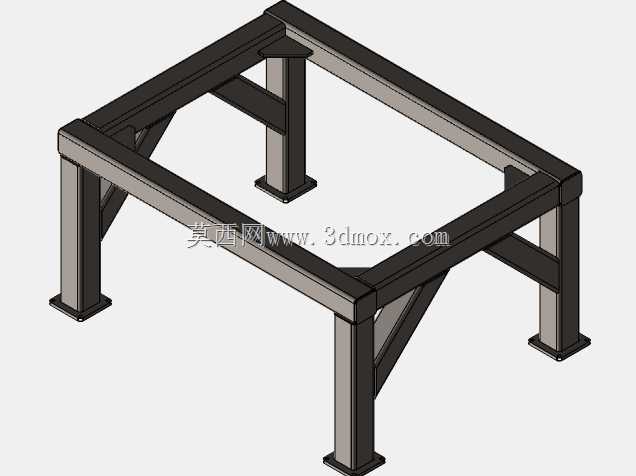

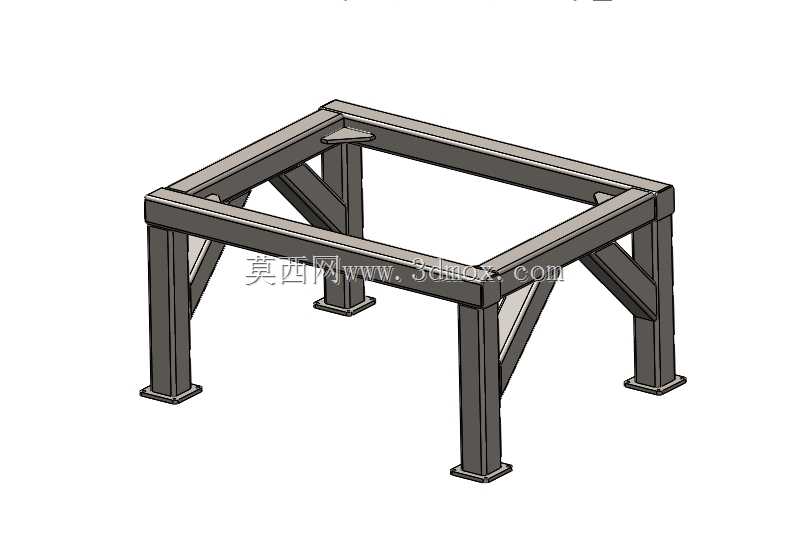

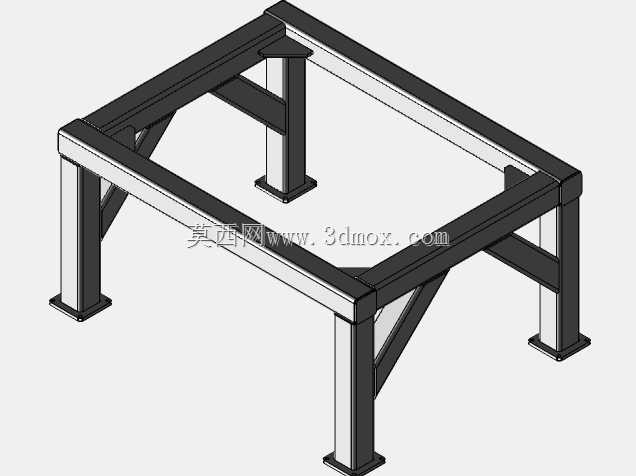

　　这套方管焊接机架在车间自动化产线、小型专机配套以及工装台搭建场景里十分常见，主体采用矩形方管拼焊成型，四根立式支撑腿垂直落地，顶部围合出矩形承载框架，框架内侧增设斜向加强撑杆，从腿柱上部斜向连接顶框横梁，形成三角稳定受力结构，抵消设备运行时产生的侧向弯矩与振动载荷。

　　从实际落地使用的角度看，这类机架最常作为轻型检测设备、小型装配工位、物料中转台或者非标单机设备的底部承载基体，顶部框架的平面用来固定设备台面、安装板或者功能主机，四根支腿把整体载荷传递到地面，支腿底端焊接方形地脚板，地脚板上预留安装孔位，既可以直接放置在车间水泥地面上调平使用，也可以通过膨胀螺栓和地面刚性锁固，避免设备运行过程中出现移位、晃动。

　　结构设计上没有采用复杂的铸件或者厚板铣削结构，全部选用标准规格矩形方管作为主材，下料后按照定位工装对齐拼焊，生产工艺门槛低，制作周期短，成本远低于铸造机架，同时方管自身的截面惯性矩表现优秀，在同等用料重量下，抗弯、抗扭能力远超普通角钢焊接架。顶框的四根横梁首尾对接形成封闭矩形轮廓，横梁和支腿的交接位置采用满焊连接，焊缝沿着方管接触的周边连续施焊，避免局部点焊带来的应力集中问题；斜撑布置在框架的对角受力方向，当台面上的设备存在偏载、启停冲击或者往复运动惯性力时，斜撑可以把水平方向的载荷直接分流传递到支腿，再传导至地面，不让顶框横梁单独承受侧向力，长期使用后框架也不容易出现平行四边形变形。

　　安装边界方面，机架整体的外轮廓尺寸由顶部承载需求决定，支腿的高度通常按照人体操作工位高度或者设备对接的流水线高度设定，常规作业场景下支腿净高控制在七百到九百毫米区间，适配操作人员站立装配、检测的作业高度；如果是作为设备垫高底座，支腿高度可以随上下游设备的输送面高度灵活调整。底部地脚板的尺寸略大于支腿截面，每块脚板上开出两个或者四个通孔，孔径匹配常用的M12到M16膨胀螺栓，现场安装时先把机架摆放到预设位置，通过垫铁调整四个支腿的水平度，让顶框平面的平面度误差控制在允许范围内，再锁紧地脚螺栓完成固定。

　　建模过程中需要重点把控几个工程细节：首先是方管对接的切口处理，横梁和支腿相交处要做相贯切口或者端面对齐，保证拼接时贴合面完整，焊接后不会出现虚缝；其次是斜撑的两端切口角度，要同时匹配顶框横梁下表面和支腿内侧表面的角度，下料前先在三维软件里模拟装配，确认两端面完全贴合再输出切割尺寸，避免现场修配浪费工时；另外焊接后需要考虑去应力处理，机架焊接完成后会存在焊接残余应力，如果直接上机加工台面安装孔，后续放置一段时间可能出现变形，因此常规工艺会在焊后做振动时效或者自然时效，再对顶部安装面、地脚板底面进行整体铣削，保证两端面的平行度。

　　这类钢结构机架的维护也十分简便，表面经过除锈后喷涂防锈漆或者喷塑处理，车间日常使用中耐油污、耐磕碰，即使局部漆面磨损，补刷防锈漆即可继续使用，不存在铸件开裂后难以修补的问题。针对不同的承载吨位需求，只需要调整方管的壁厚和截面规格，轻载场景选用小规格薄壁方管，重载场景更换大截面厚壁方管，整体结构形式不需要大幅改动，系列化拓展非常方便，是非标设备设计里通用性极强的基础支撑结构。
