蜗轮蜗杆式可调喉箍软管紧固夹

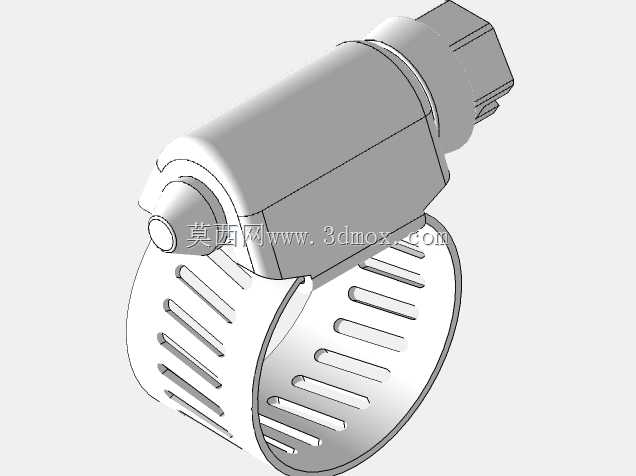

　　在流体输送、气动管路、车载线束以及小型实验台架的装配现场，软管与硬管接头之间的可靠箍紧一直是容易被忽视却直接影响泄漏率的环节。这款软管夹采用蜗轮蜗杆传动结构，整体由带开槽的环形钢带、蜗杆调节头以及包覆式壳体组成，建模时将蜗杆头部、钢带齿孔和环形抱箍的配合关系完整还原，能够直观呈现拧紧过程中钢带逐步收缩的动作逻辑。从实际使用场景看，这类紧固件广泛出现在冷却水管、燃油胶管、通风软管、真空泵管路以及园艺灌溉系统中，既可以应对橡胶管、硅胶管这类弹性壁面，也能在薄壁PVC管与金属宝塔接头之间提供均匀的周向压紧力。钢带部分沿圆周方向均布长条形槽孔，槽孔并非简单切除，而是与蜗杆的螺旋齿形成连续啮合；当用螺丝刀或小型扳手转动头部蜗杆时，

　　齿面逐格拨动槽孔，使抱箍内径连续变化，这种结构相比普通弹片卡箍的优势在于调节范围宽、夹紧力可人工控制，并且在反复拆装后仍能保持稳定预紧。设计时需要重点关注钢带厚度与弯折圆角，钢带两端在壳体内部穿行并形成叠层，若弯折半径过小，热处理或卷边后容易出现应力集中，长期受软管回弹挤压会产生裂纹；模型中壳体对钢带端部形成包裹约束，避免拧紧时钢带翘起或脱齿，头部的多棱柱外形则预留了扳手夹持位，同时端部开有一字槽，兼顾两种操作方式。外形边界方面，抱箍在自由状态下的内径略大于目标软管外径，方便套装推移到接头位置；收紧后钢带贴合胶管外壁，壳体与蜗杆头部位于环带外侧，形成局部凸起，布置管路时要在接头周围预留对应的扳手旋转空间，避免相邻管路或机架侧壁干涉。

　　安装接触面应落在软管插入硬接头的包覆段中部，不能压在接头端面以外的悬空胶管上，否则会把胶管挤压成喇叭口反而造成渗漏。工程选型阶段，通常先根据软管外径和接头外径的重合区间确定喉箍的调节范围，再按管路内压、工作温度和介质腐蚀性选择钢带表面处理方式；三维建模时把环形钢带做成可随直径变化的柔性参考装配，能在设计阶段直接检查最小收紧状态下钢带是否完全收进壳体、最大张开状态下啮合齿数是否仍满足安全余量。蜗杆头部的齿形与槽孔间距决定了每转一圈的收缩量，齿距过小会增加拧紧圈数，齿距过大则单手调节时精度变差，容易把薄壁胶管切伤。模型还体现了壳体外侧的圆滑过渡，没有突出的锐边，在密集线束与软管并排敷设时可减少对相邻软管的磨损。对于设备维护人员来说，

　　这种喉箍可在不拆卸整段管路的情况下完成松开、移位和再次紧固，拆卸后还能重复使用；结构设计人员在装配体中引用该模型时，可把抱箍作为管路附件同步干涉检查，核对壳体凸起与周边钣金、电气元件的安全间隙，也能据此在维修手册中给出扳手操作空间要求。整个零件没有复杂曲面，特征以卷圆、冲压槽孔、蜗杆啮合和外壳包覆为主，但每一处特征都对应实际装配中的受力与操作需求，适合作为管路紧固件设计、工装夹具参考以及三维装配训练的典型实例。
