波纹柔性橡胶伸缩连接套管

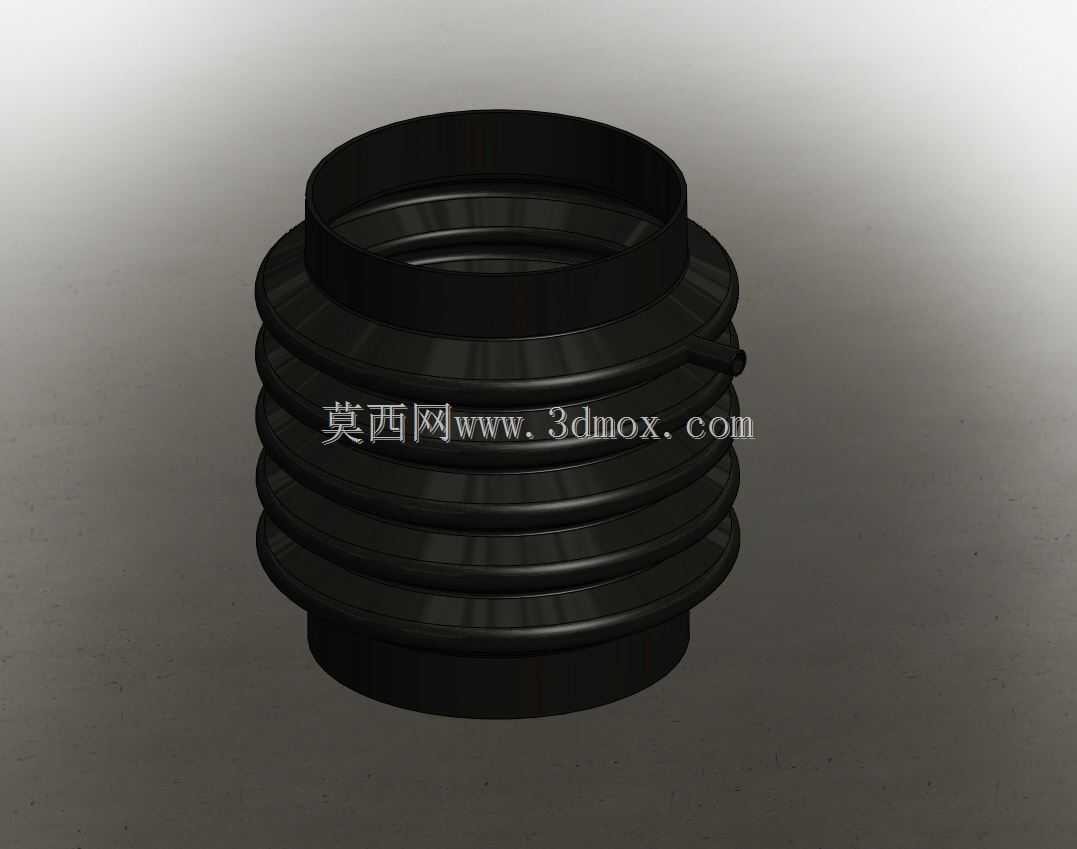

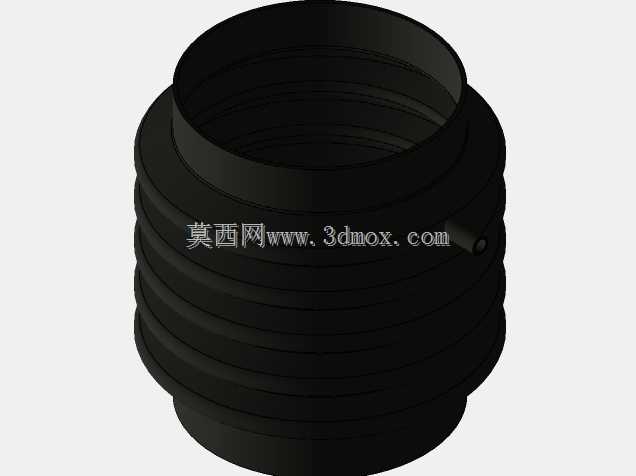

　　该零件为一款带多层环形波纹结构的柔性连接套管，整体呈两端开口的中空筒形，主体采用黑色弹性橡胶类材质表现，常用于管路系统中需要补偿位移、吸收振动并实现柔性过渡的部位。从结构上看，套管上下两端各设置一圈加厚的平直端口环带，端口内径与外径形成明确的安装配合边界，便于套入对接管道或通过卡箍、喉箍压紧固定；中段则由多道连续的圆弧状波纹折叠构成，波纹峰谷交替，形成可伸缩、可弯曲的弹性区段。

　　在实际工程应用中，这类柔性套管常见于通风除尘管道、汽车进气系统、工程机械线束与杆件防护、设备排尘排水接口等场景。其核心作用在于解决刚性管路之间难以完全对中的问题：当两端对接件存在少量轴向错位、角度偏斜或运行中产生相对窜动时，波纹段能够通过自身形变吸收偏差，避免应力直接传递到硬质管道或机壳接口，从而降低连接处开裂、松脱的风险。同时，橡胶材质本身具备良好的阻尼特性，可衰减风机、发动机、泵体等振源沿管路传递的振动，改善整机NVH表现。

　　波纹段的几何设计是该零件功能实现的关键。每一道波纹均由外凸的圆弧峰与内凹的圆弧谷平滑过渡而成，壁厚在折叠区域保持相对均匀，这种构型在轴向受压时波纹折叠收拢、受拉时展开伸长，在横向受弯时一侧波峰张开、另一侧波谷压紧，从而在不发生材料屈服的前提下提供较大的位移补偿量。建模时需重点保证波峰半径、波谷半径与波距之间的比例协调：波距过小会限制伸缩行程并导致弯折时波谷相互干涉，波距过大则会降低单位长度的补偿能力并使套管在自重下过度下垂。端部加厚环带的宽度与厚度需匹配卡箍的压紧宽度，过窄会造成密封线压力不足，过厚则会增加装配难度并削弱端口与波纹段之间的过渡柔顺性。

　　从安装边界角度考量，套管的两端内径名义尺寸应与对接管道外径保持适度过盈，依靠橡胶弹性抱紧管壁形成密封；配合卡箍在端口环带位置施加径向压紧力后，可进一步防止介质泄漏与套管脱落。选型时需要同时核算最小压缩长度与最大拉伸长度：设备处于极限振动位移或维修拆装需要挪动管道时，套管拉伸量不得超过波纹展开后的安全极限，避免波谷被拉平变薄导致早期破裂；而在压缩状态下，相邻波峰之间应保留必要间隙，防止完全并死后丧失柔性并产生额外刚性冲击。弯曲安装时，弯曲半径不宜过小，否则受压侧波谷会出现褶皱堆叠，长期往复运动后易在折叠根部产生疲劳裂纹。

　　三维建模过程中，该类零件适合采用旋转特征生成主体轮廓，先在过轴线的草图平面内绘制端口外壁、波纹峰谷曲线与内壁轮廓的完整截面，再绕中心轴线回转得到基本实体；波纹曲线建议采用相切连续的样条或多段圆弧拼接，确保峰谷过渡处无尖角，避免应力集中与渲染失真。若需要表现卡箍安装位、端口倒角或脱模斜度，可在回转体基础上追加切除与倒角特征。对于用于运动仿真的场景，还需将橡胶材料设定为超弹性属性，通过非线性分析校核波纹在额定伸缩量与弯曲角度下的应变分布，重点关注波谷内侧与端口过渡区这两个典型高应力位置，据此调整壁厚与波纹半径，使整体变形均匀、疲劳寿命满足使用要求。
