微型轨道车轮结构设计

　　该轮体结构面向小型轨道行走装置、轻型轨道检测小车、窄轨输送平台以及教学演示类轨道设备使用，核心作用是在限定轨距和载荷条件下完成沿轨道方向的稳定滚动支承。与常规大型铁路车轮相比，这类微型轨道车轮更强调小尺寸空间内的轮缘导向、轮毂连接和轮辐减重之间的平衡，结构既要保证滚动过程中不脱轨，也要兼顾装配、加工和外观验证的便利性。

　　从实际使用场景看，微型轨道车轮通常安装在低速、轻载的轨道行走机构中，例如实验台架上的移动小车、厂区轻型输送线、轨道巡检模拟装置或小型牵引设备。车轮工作时，踏面与轨道顶面接触并承受垂向载荷，轮缘位于轨道侧方，起到横向限位和通过曲线时的导向作用。若轮缘高度或厚度设计不合理，小车在轨道接缝、弯道或安装偏差处容易出现卡滞、啃轨甚至脱轨；若踏面轮廓过于平直，则对轨道平行度和轮轴同轴度的容错能力会明显下降。因此，在建模时需要把踏面锥度、轮缘过渡圆角、轮辋宽度以及轮毂孔位关系作为重点检查内容。

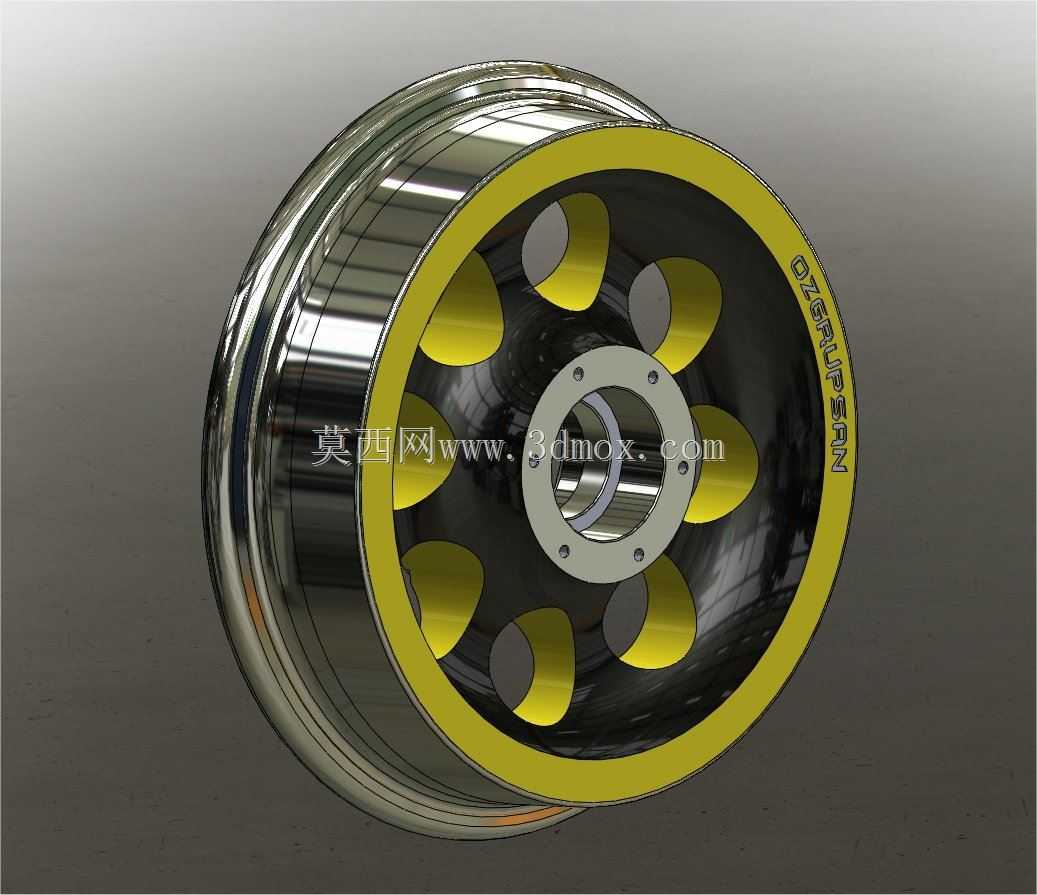

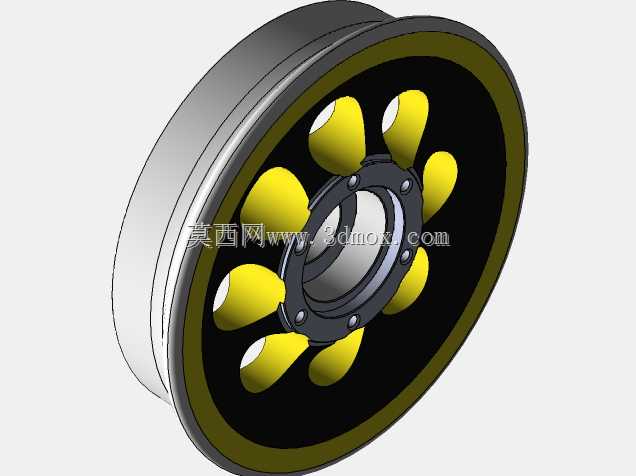

　　该模型的外形采用整体轮式布局，外侧可见较宽的轮辋区域，轮辋表面具有金属光泽，体现出车削或抛光后的回转面特征。轮体中部设置多组花瓣状镂空窗口，窗口沿圆周方向均匀分布，使轮辐在视觉上呈连续支撑形态。这种布置并非单纯为了造型，镂空区域可以降低轮体转动惯量和材料用量，同时保留轮辋与轮毂之间的传力路径。轮辐外缘采用醒目的黄色环带，与深色轮体和金属踏面形成区分，在样机展示、渲染评审或设备演示时能够更清楚地观察车轮旋转状态。

　　轮毂部分位于车轮中心，设置有中心通孔和环绕布置的安装孔，用于与车轴、法兰盘或驱动连接件配合。中心孔承担径向定位作用，周边孔位则用于螺栓紧固或销轴连接。结构设计时需要关注孔位分布圆直径、孔数、孔径以及轮毂端面平整度，这些尺寸直接决定车轮能否与标准轴系或自制支架匹配。若车轮用于从动轮，中心孔可与轴承外圈或轴套配合；若用于驱动轮，则需要进一步考虑键槽、紧定螺钉、法兰连接或联轴器接口，以保证扭矩能够可靠传递到轮体。

　　轮辋是车轮与轨道直接接触的关键区域，其截面形状需要兼顾承载和导向。模型中轮辋外侧具有明显回转轮廓，靠近轨道侧应保留轮缘凸起，踏面区域则应形成连续光滑曲面。对于轻型轨道设备，踏面可采用近似圆柱面或小锥度面：圆柱面加工简单，适合短距离直线轨道；小锥度面对中性能更好，在曲线通过和轨道存在轻微偏差时能够减小横向冲击。轮缘与踏面之间应设置圆角过渡，避免应力集中，也能减少轨道侧面被尖锐边缘划伤。

　　从安装边界看，车轮宽度、外径和轮毂轴向长度会直接影响车架侧板间距和轴系布置。轮辋外径决定行走速度与驱动力矩之间的关系，在相同电机转速下，外径越大，线速度越高，但所需驱动力矩也会增大；外径过小则可能导致通过轨道接缝时颠簸明显。轮毂长度需要与轴承、套筒、挡圈或轴肩配合，若轴向固定不充分，车轮在运行中会发生窜动。轮辐镂空窗口虽然有利于减重，但窗口边缘不应形成尖锐突变，尤其在靠近轮毂和轮辋的位置，应保留足够圆角和连接宽度，以避免交变载荷下出现薄弱截面。

　　建模过程中，回转类主体适合通过旋转特征建立基础轮廓，再在轮辐区域绘制周向阵列切口。轮辋、轮辐和轮毂最好保持清晰的特征层次，便于后续修改孔径、轮宽、轮缘高度和镂空数量。对于需要工程出图的场景，应补充中心孔配合尺寸、安装孔分布圆、轮缘厚度、踏面宽度、外径以及关键圆角；对于仅用于展示或运动干涉检查的场景，也应保证轮体与轨道、车架、轴端紧固件之间的空间关系准确。装配检查时，不仅要看车轮能否绕轴自由旋转，还要验证轮缘与轨道侧面的间隙、两侧车轮的内侧距、轮辋外端面与支架间隙，以及螺栓安装工具是否具有操作空间。

　　在材料与工艺层面，这类小轮可根据载荷选择金属机加工、铝合金成型或工程塑料制作。金属轮适合承载较高、磨损要求较严的场合；铝合金轮有利于减轻重量并提升表面处理效果；塑料轮则适合低载、低速和低噪声场景。无论采用哪种材料，踏面硬度、轮缘耐磨性和轮毂连接强度都应匹配实际工况。若设备需要频繁启停或牵引负载，轮毂与轴之间的连接不能仅依赖外观贴合，应通过防松结构、端面压紧或形面配合降低松动风险。

　　整体来看，该微型轨道车轮的结构重点不在复杂机构，而在回转轮廓、导向几何和安装接口的协调。轮辋负责接触轨道并提供导向，轮辐通过周向镂空实现减重与造型统一，轮毂通过中心孔和多孔布局完成定位与传力。设计人员在引用或重构此类模型时，应围绕轨距、轮径、轴径、安装孔位、载荷大小和转弯半径进行校核，使车轮既能在装配空间内顺利安装，也能在轨道上平稳滚动、可靠导向。
