板载直插式USBType-B母座连接器

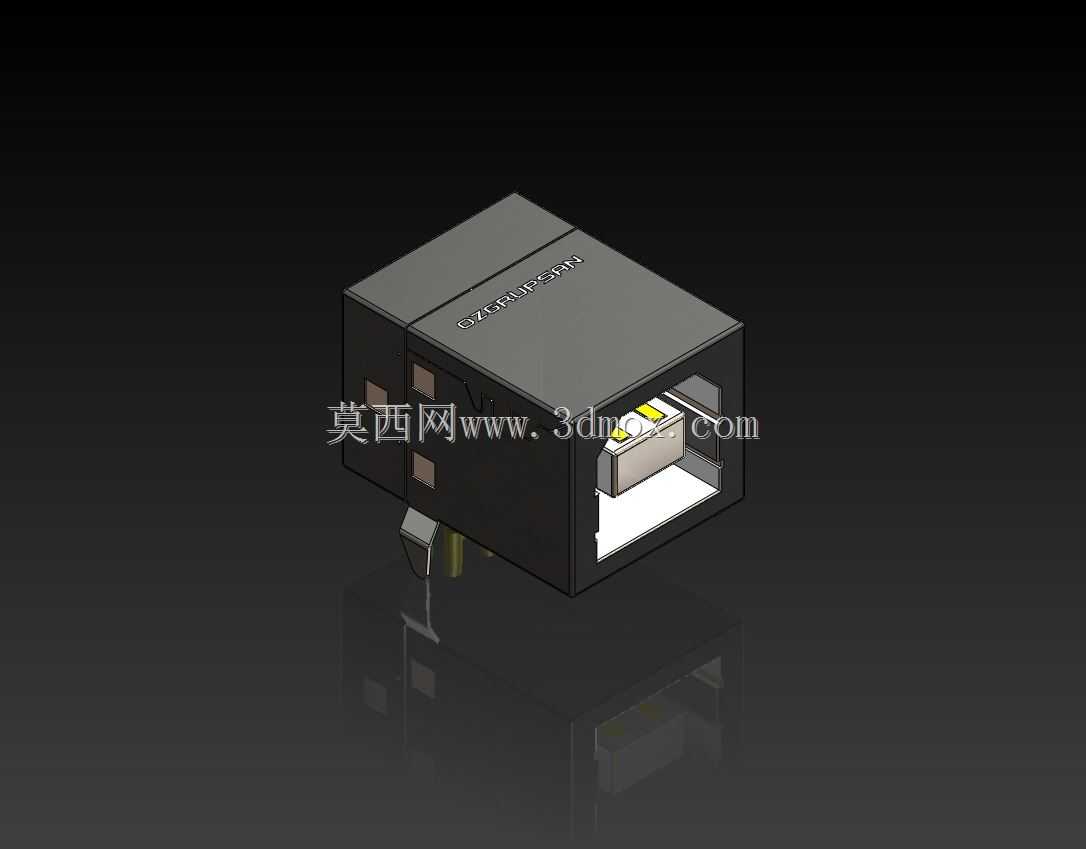

　　在工业控制终端、台式外设、测试仪器以及各类嵌入式通讯设备的硬件结构设计里，USB Type-B母座是承担有线数据传输与供电接驳的核心接口元件，这款板载直插结构的接口三维数模，完整还原了量产贴片元件的全部结构细节，可直接用于整机外壳开孔校核、PCB布局干涉检查以及装配公差模拟。

　　从实际装机场景来看，这类接口广泛布置在打印机、工业数据采集模块、台式测量仪表、外置硬盘盒以及老旧数控设备的通讯面板上，区别于消费端常用的Type-A公头接驳逻辑，Type-B接口采用方型防呆壳体，公头插入时具备明确的导向斜面，用户在设备后侧盲插操作时也能快速对位，不会出现插反顶坏内部触片的问题。接口外壳采用金属屏蔽罩全包结构，罩体侧面预留固定焊脚，穿过PCB对应定位孔后波峰焊固定，既可以承担插拔时的侧向冲击力，又能将USB信号的电磁干扰通过焊脚直接导入板级接地层，在工业强电磁环境下大幅降低通讯误码概率。

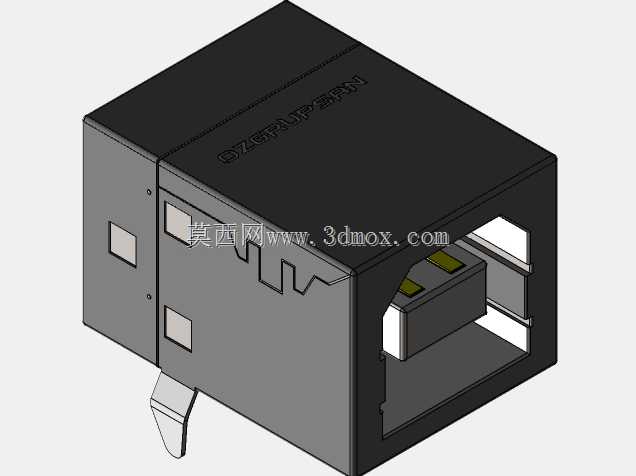

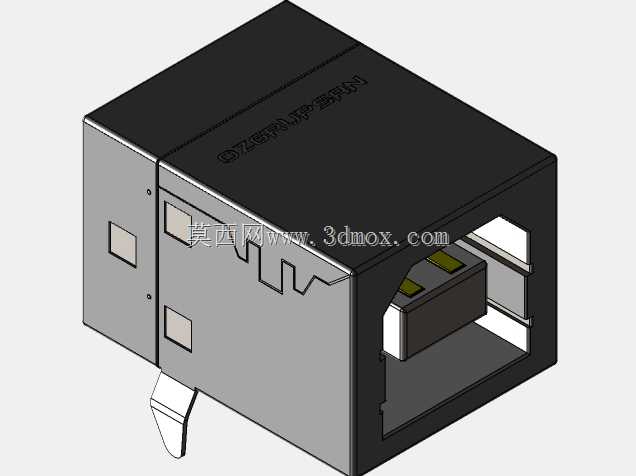

　　建模过程中首先还原了接口的外部安装边界：金属外壳的外轮廓尺寸严格参照通用量产规格，接口前端的插接腔开口深度、内部舌片的居中位置都做了精确复刻，舌片上的四个接触弹片按照USB2.0定义排布，弹片的翘起高度、接触行程都保留了实际弹性结构特征，后端伸出的直插引脚间距符合标准PCB焊盘网格，引脚长度预留了穿过1.6mm标准板厚后露出2mm左右的焊接余量，结构工程师在排布PCB时可以直接调用引脚坐标生成封装，不需要额外测量实物尺寸。

　　外壳面板开孔设计是这类接口装机最容易出问题的环节，数模里完整保留了接口前端的凸台定位台阶，面板开孔只需要按照凸台外轮廓预留0.1~0.2mm的装配间隙，就能保证公头插入时不会被面板边缘剐蹭，同时金属外壳的接地弹片可以贴合面板金属钣金件，进一步强化屏蔽效果。接口底部的塑胶定位柱对应PCB上的定位孔，插装时可以先通过定位柱预固定，避免过波峰焊时元件出现偏移浮高。

　　从受力设计角度分析，日常使用中USB公头插拔会带来前后方向的拉拔力与左右方向的掰动载荷，这款接口的两侧固定焊脚宽度做了加宽处理，焊接后与PCB形成两个刚性支撑点，相比仅靠信号引脚固定的简易接口，抗掰动寿命能提升数倍，即使现场操作人员粗暴插拔，也不会出现引脚脱焊、接口歪斜的故障。内部塑胶基座采用耐高温绝缘材质，建模时区分了金属屏蔽件、塑胶绝缘本体、铜质接触弹片三类不同材质的零件，装配层级清晰，在做整机热仿真时可以分别赋予对应材料参数，模拟波峰焊过程中的热变形量，提前规避塑胶件受热拱起导致触片移位的问题。

　　在整机堆叠设计阶段，调用该数模可以快速校验接口后方的预留空间：直插引脚向后延伸的区域不能布置过高的贴片元件，接口顶部屏蔽罩与外壳内壁的间隙要满足绝缘距离要求，侧面预留的插拔手指空间也能通过数模直接模拟，避免外壳装配后用户手指无法捏住公头施力。对于需要做防尘盖设计的设备，还可以基于接口前端的外轮廓尺寸直接配套设计橡胶防尘塞，匹配插接后的缝隙公差。整个数模的结构细节完全贴合量产元件的实际形态，没有做多余的简化处理，结构工程师在做接口选型、整机装配校核时，可以直接导入装配体完成干涉检查，省去手动测绘元件的大量时间，也能避免因尺寸偏差导致后期开模、试产时出现装配 mismatch 的问题。
