箱式便携汽车衡现场测试装置结构

　　这套箱式便携测试装置面向汽车衡现场检定、称重信号采集和户外调试场景，采用类似工程防护箱的开合式结构，将显示、输入、接线、操作开关与携带把手集成在同一箱体内部。实际使用时，检测人员可将设备携带至地磅、平台秤、称重传感器安装现场，在车辆通道旁或计量室临时工位上快速展开，完成传感器激励、信号读取、零点检查、通道切换及基础数据录入。箱体闭合后能够保护屏幕、键盘和外露接口，适合道路计量、厂区物流称重、工程车辆称重等需要频繁移动的作业环境。

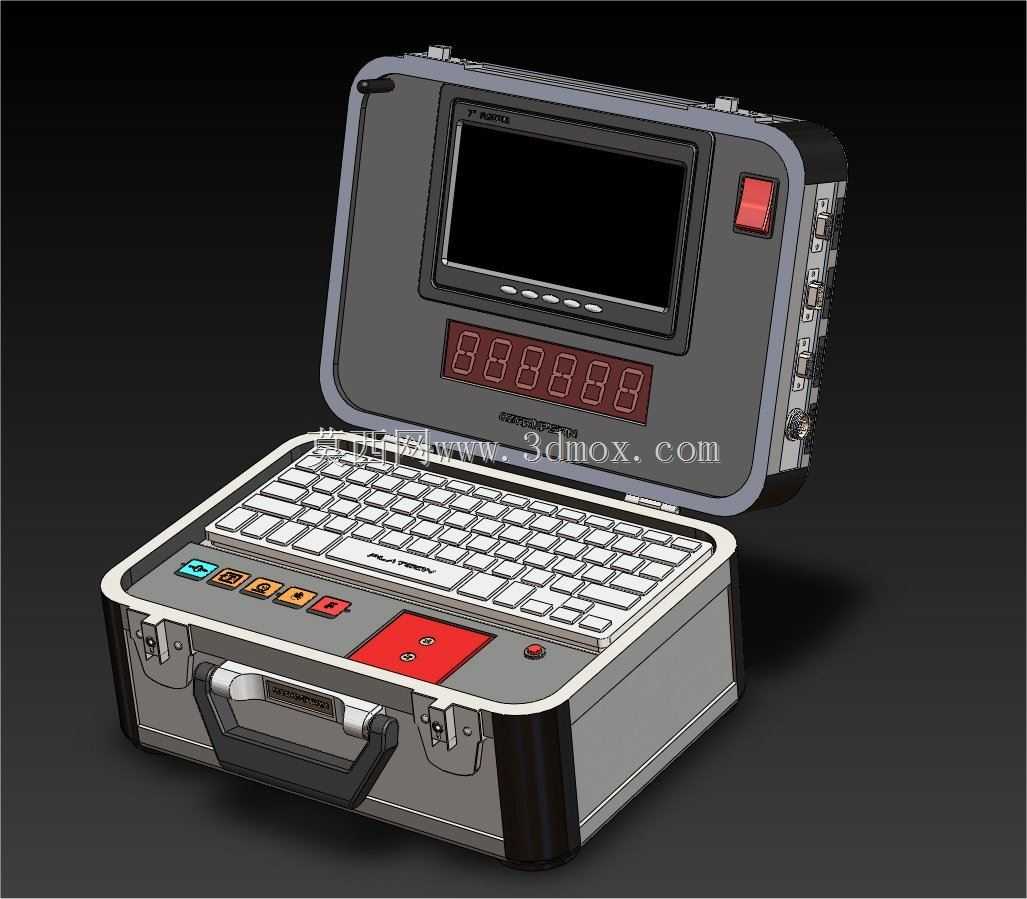

　　结构布置上，下半箱体承担承载和操作面功能，上盖内侧安装显示与人机交互区域。键盘采用密集按键阵列，布置在下箱体上表面，按键区周围保留边框，便于手指操作并避免箱盖闭合时直接压碰。键盘前方设置多枚彩色功能键和红色急停或电源类按钮，按键颜色区分功能属性，现场人员在戴手套或光线不足条件下也能快速识别。上盖面板中央嵌入矩形显示屏，屏幕下方设置一排小型操作按键，可用于菜单选择、参数确认和界面切换；屏幕下方配置红色多位数码显示区，能够在图形界面之外提供醒目的数值读数，满足远距离观察和快速核对需求。

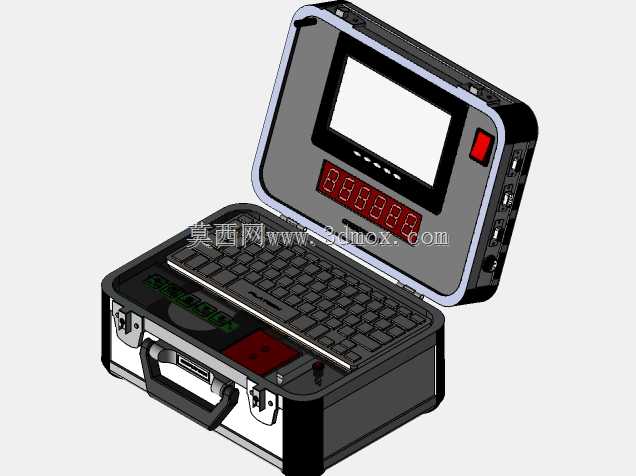

　　箱体侧面预留多组接口位，接口沿侧壁竖向排列，便于线缆从侧面接入，减少与键盘操作区的干涉。接口区域可对应传感器信号、通讯线缆、电源输入或扩展模块，具体装配时需要根据检测对象确定插头类型、固定间距和线缆弯曲半径。上盖右侧设置红色方形开关，位置独立，避免与普通功能键混淆。箱体边角采用包角和加强结构，配合金属锁扣、提手及支撑铰链，使整机在搬运、开盖和临时放置时具有较好的刚性。提手位于前侧中部，锁扣分布在提手两侧，开合路径清晰，箱盖开启角度需兼顾屏幕观看和后方空间限制。

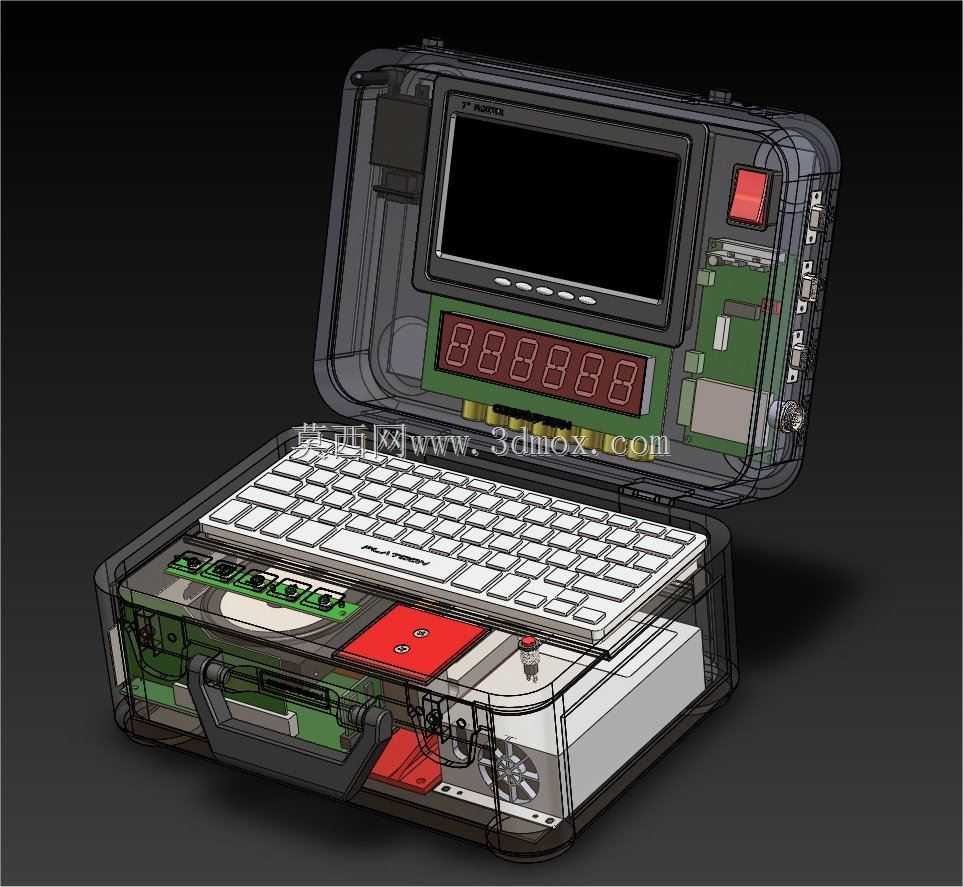

　　从建模角度看，该装置的关键不只是外观复刻，而是要处理防护箱、钣金内衬、电子面板和操作元件之间的装配关系。下半箱体可理解为带内腔的薄壁承载件，内部需要预留电路板、线束、电池或采集模块的空间；上盖则围绕显示屏和数码管形成面板框架，屏幕安装槽、按键孔位、开关孔和固定柱需要保持位置一致。键盘区域不宜简单作为贴图处理，实际结构中应体现键帽高度、底板边界、按键间隙和周边支撑面，否则在剖切或工程出图时无法反映装配厚度。箱盖与下箱之间的铰链位于后侧，转动时要检查屏幕面板、键盘面和锁扣是否存在干涉，尤其在最大开启角度下，上盖重心不应导致箱体后翻。

　　外形边界方面，设备整体呈扁平方箱形态，宽度主要由键盘阵列和侧边接口决定，深度受屏幕倾角、键盘操作深度和提手安装区影响，高度则在闭合状态下由下箱元器件堆叠高度、上盖屏幕背部凸出量及缓冲间隙共同决定。放置在工作台或车辆尾箱内时，底部四角应形成稳定支撑，提手下方避免突出结构影响平放。侧壁接口需要留出插头插拔空间，后方铰链区域不能紧贴墙面，前侧锁扣和提手则要保证手部抓取与开锁动作不受阻碍。

　　设计思路上，该装置强调便携展开与现场可读性的平衡。屏幕和数码管同时存在，使设备既可以显示菜单、曲线或配置界面，也可以保留大字号数字读数；键盘提供完整输入能力，适合录入编号、通道、校准值等信息；彩色功能键和红色开关则把高频、高风险操作从普通按键中分离出来。箱体的金属包边、锁扣和提手不仅是外观元素，也承担抗冲击、搬运和闭合锁紧作用。对于三维结构设计人员，建模时应重点关注薄壁箱体的加强筋、面板固定方式、元器件维护开口、线束走向以及闭合状态下的安全间隙，使外观模型能够进一步转化为可装配、可检修的现场检测设备。
