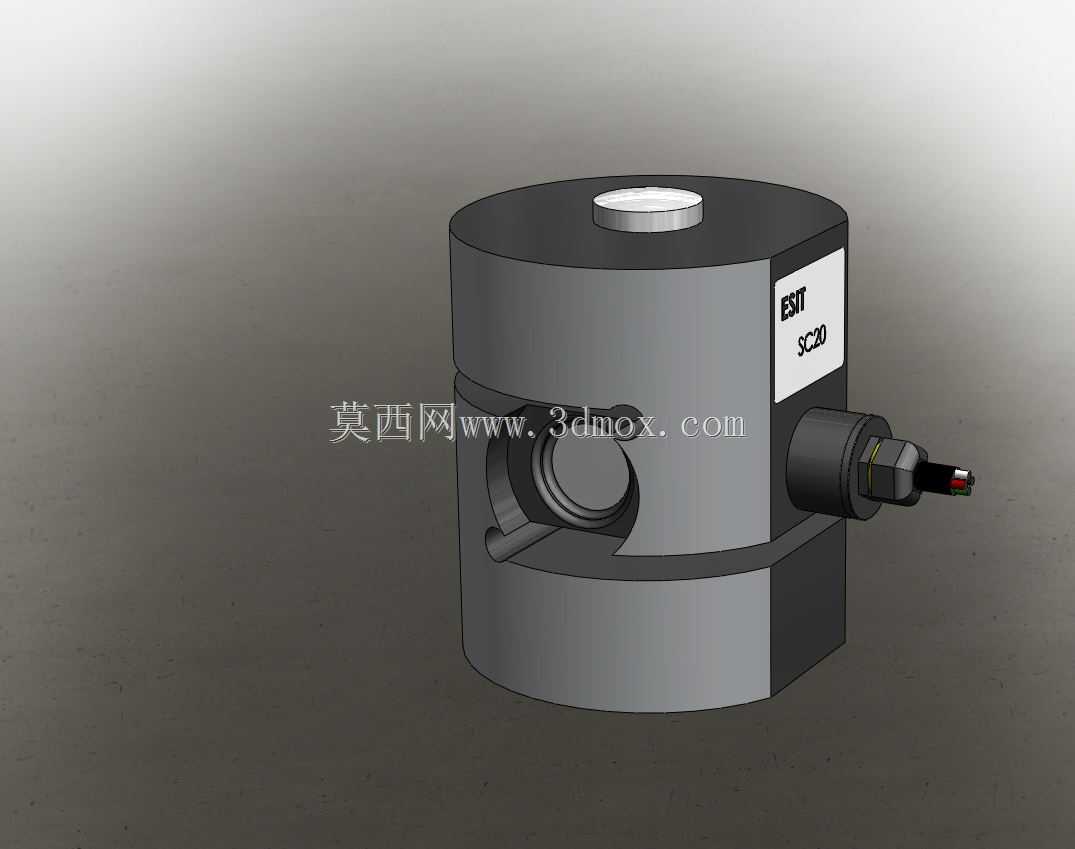

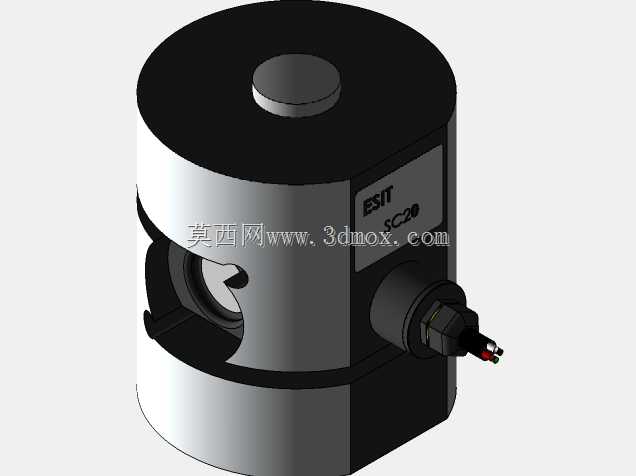

在工业现场的料仓称重、台秤改造、试验机加载、吊具载荷监测以及自动化产线压装工位里,柱式测力元件往往承担着把机械载荷转化为稳定电信号的核心任务。这套SC20型柱式传感结构采用紧凑的圆柱主体布局,整体外轮廓以同轴阶梯圆柱为基础,中段开设侧向承载孔,顶部设置凸出的受压承载凸台,侧方引出带防护护套的信号线缆,壳体侧面预留标识铭牌安装平面,所有结构特征均围绕受力路径短、装夹定位快、现场抗偏载能力强这几个实际需求展开。
从受力逻辑看,顶部凸台用于承接压向载荷,下方或侧向孔位可配合拉环、关节轴承或加载接头实现拉向测量,弹性体内部的应变区被布置在圆柱中段壁厚变化的位置,外力经过承载凸台、壳体、弹性体再传递到安装基础,传力链路同轴度高,能够减少侧向分力对测量零点的干扰。工程选型时需要重点核对安装边界:主体圆柱外径决定了周边机架的开孔与避让空间,顶部凸台的直径和突出高度决定了压头、垫板或球头座的配合尺寸,侧向出线位置要预留线缆弯曲半径,避免设备运动过程中拉扯引线;中段横向孔的孔径与孔距则关系到销轴、拉杆或连接叉的装配,销轴配合不宜过紧,需保证载荷沿传感器轴线方向作用。
现场使用中,这类传感器常见于平台秤的支撑点、料斗秤的悬挂节点、液压压力机的力值闭环以及包装设备的定量称重环节。压式安装时,上下两端应保证足够刚性的垫板,必要时加入球面自复位压头,用来抵消基础平面不平带来的偏载;拉式安装时,两端连接件优先选用关节轴承或万向吊环,降低附加弯矩。设备周边若存在振动、冲击或物料洒落,线缆接头处的护套和侧向出线结构可以提供一定防护,建模时也需要把接头六角锁紧段、黑色护套段和出线方向完整表达,方便后续做机架走线和干涉检查。
结构设计上,圆柱外壳并非单纯外观件,它同时承担弹性体保护、安装导向和密封防护作用。侧面切出的平面用于粘贴型号标识,也便于在装配时用工具夹持或观察方向;中段开孔周边形成明显的壁厚过渡,这种过渡在三维建模中需要保留圆角和台阶关系,不能简单用直孔替代,因为它直接反映弹性变形区与外部防护壳的衔接方式。顶部承载凸台采用小直径圆盘形式,既能够集中压向载荷,又能控制与被测件的接触面积,避免接触面过大引入摩擦约束。
对于三维设计人员,拆件时可以把主体弹性壳体、顶部承载盘、侧向线缆接头、锁紧螺母、铭牌片以及内部不可见的应变腔区域分开建立特征。主体适合用旋转特征生成基本回转体,再通过拉伸切除完成侧向孔、平面和出线口;线缆接头部分需要体现六角压紧段、圆柱过渡段和黑色柔性护套的层次,便于在装配体中判断扳手空间和插拔距离。图纸校核阶段,应关注传感器轴线与设备加载轴线的重合度、安装面平面度、销轴间隙、线缆最小弯曲半径以及周边检修空间。
在控制系统层面,该类元件输出的微弱信号通常接入称重变送器或采集模块,再经标定换算为质量或力值。机械结构设计虽然不直接处理电路,但引线方向、接头防护和安装刚度会显著影响信号稳定性,因此模型中保留真实的接头外形和出线长度,对电气布线、支架设计以及维护操作都有实际意义。整体来看,这款柱式传感装置结构紧凑、承载路径清晰,既适合独立作为测力单元使用,也可以嵌入称重平台、试验夹具和自动化装配设备中完成载荷监测。
