通讯设备配套细长传动轴结构设计

　　在消费级手持通讯终端的内部动力与传动布局里，这类细长轴零件往往承担着微小型机构动力传递、运动导向或者支撑定位的作用，常见于终端内置的伸缩组件、微型驱动模组、精密开合机构当中，整体直径偏小、长径比偏大，是小型精密传动链里非常典型的基础零件。从实际装配场景来看，这类轴件不需要承担大扭矩重载工况，更多要兼顾安装空间局促条件下的同轴度、直线度以及长期往复运动的耐磨表现，设计过程中首先要匹配整机内部的堆叠边界：手持通讯产品的内部厚度通常被严格限制，轴件的径向尺寸不能超出预留的安装槽位，轴向长度则要对应两端支撑位的跨距，既不能过长导致装配时和周边PCB板、屏蔽罩、电池仓发生干涉，也不能过短造成支撑跨距不足，运转过程中出现挠曲变形。

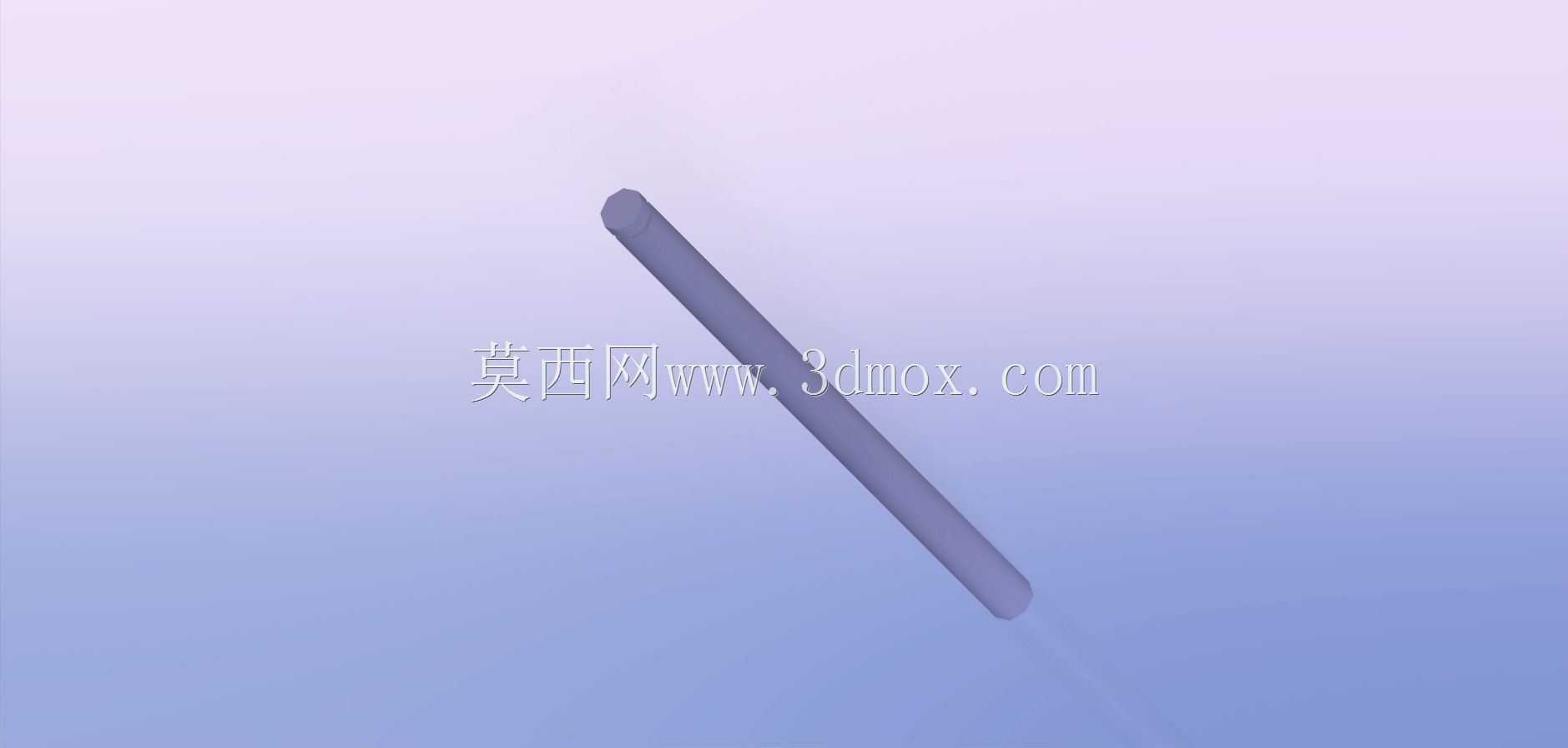

　　从结构特征来看，该轴整体为等直径光滑圆柱形态，没有额外设置台阶、键槽或者定位法兰，这种极简结构的选型思路，完全适配微型模组的装配工艺：光滑外圆可以直接和注塑齿轮的内孔、塑胶轴承的导向孔形成间隙配合，装配时沿轴向直接压入即可，不需要额外的卡簧、销钉做轴向限位，部分场景下可以通过轴端和塑胶件的微量过盈实现周向固定，大幅减少微小零件的装配工序，适配消费电子产线高速自动化组装的节拍要求。设计阶段校核长径比是核心环节，这类细长轴如果长径比过大，在自身重力或者传动侧向力作用下很容易出现弯曲形变，运转时会出现径向跳动，直接导致传动卡滞、噪音增大，甚至和周边薄壁结构发生摩擦剐蹭；因此在确定轴径时，不能仅按扭矩强度计算，还要额外校核压杆稳定性与临界转速，即便通讯终端内的驱动转速通常不高，也要保证轴件的直线度公差控制在微米级，外圆表面做光滑处理，减少和配合孔之间的滑动摩擦阻力。

　　从实际功能维度区分，这类轴在不同的微型机构里可以扮演不同角色：如果作为传动轴使用，它会把微型驱动电机的旋转扭矩传递到末端执行件，比如内置弹出机构的传动齿轮组、小型光学组件的调节模组，此时轴和配合齿轮之间可以通过滚花、微量点胶或者扁位结构实现扭矩传递，本方案采用全光轴形态，更多场景是作为支撑导轴使用，给往复运动的滑动件提供直线导向，比如SIM卡卡托的推拉导向、小型接口组件的伸缩导向，此时轴的表面粗糙度要求更高，配合件沿轴向往复滑动时不能有卡顿、松晃的问题。安装边界的匹配上，轴的两端通常分别落在塑胶壳体的定位孔内，两端的支撑孔同轴度需要在模具开发阶段就做公差补偿，避免壳体注塑变形导致两孔错位，强行装入轴件后造成轴件弯曲预装应力，长期使用后出现形变偏移；轴的轴向预留间隙也要严格控制，间隙过大会导致轴在孔内出现轴向窜动，终端跌落冲击时轴件可能从定位孔内脱出，间隙过小则会因为温度变化带来的材料热胀冷缩，把轴件挤压弯曲。

　　材料选型层面，这类应用在通讯终端内的细长轴，通常会选用不锈钢或者高强度铝合金材质，不锈钢材质的优势是自身强度高、耐磨性能好，不需要额外表面处理就可以获得不错的防锈能力，适合频繁滑动摩擦的导向场景；铝合金材质则重量更轻，可以进一步降低整机重量，但是表面通常需要做硬质阳极氧化处理，提升表面硬度，避免长期滑动出现磨损掉屑。零件的加工工艺上，细长轴最容易出现的问题是加工过程中的受力变形，走刀时的顶紧力、切削热都会让轴件出现弯曲，因此量产时通常采用无心磨工艺对外圆做精加工，一次走刀完成外圆磨削，保证整根轴的直径一致性，加工完成后还要做直线度筛选，把弯曲超差的零件剔除，避免装配后出现机构故障。在整机堆叠验证阶段，还要模拟终端跌落、温度循环、长期老化等工况，检查轴件是否出现移位、磨损、形变，确认整个传动或者导向机构在产品全生命周期内都能稳定工作，不会因为轴件的失效导致终端功能异常。
