通讯设备卡扣式弧形限位固定支架

项目分类:通讯工具类 发布时间:2022-06-09 ID:654699
  • 通讯设备卡扣式弧形限位固定支架
  • 通讯设备卡扣式弧形限位固定支架

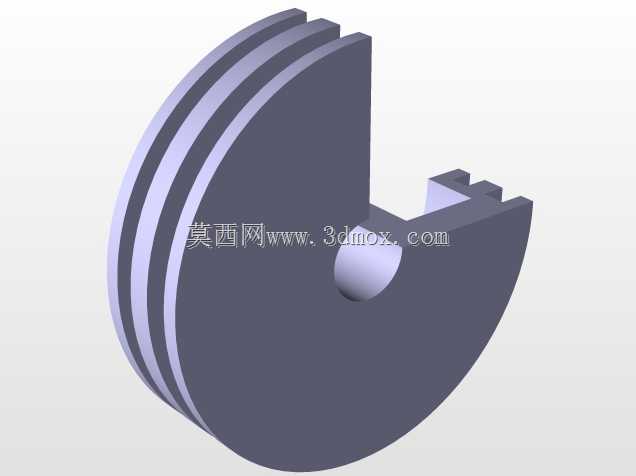

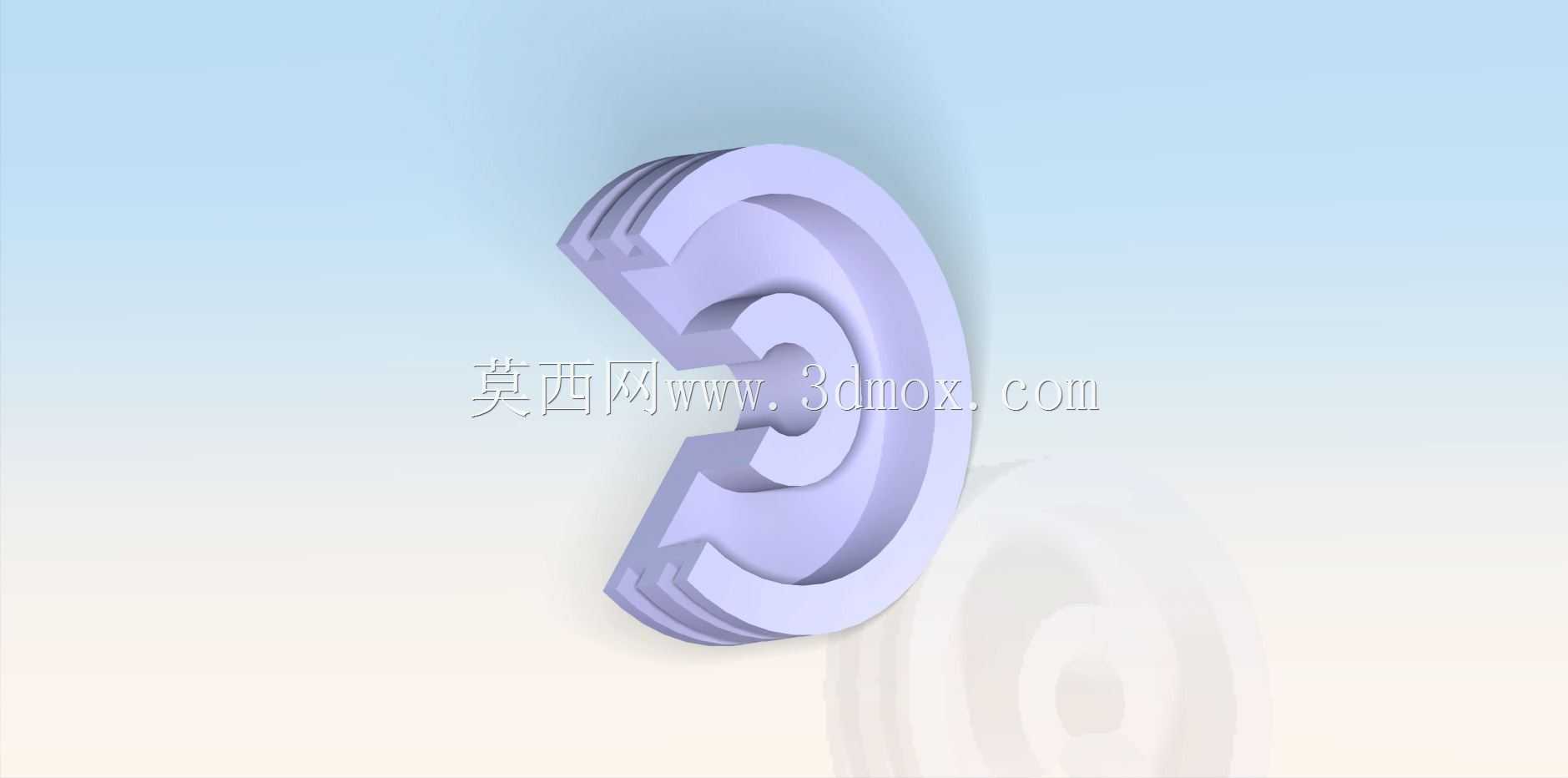

  这款弧形卡扣类零件在手持通讯终端的内部装配场景中,承担线缆束限位、壳体对位卡合以及局部模组缓冲定位的作用,常见于消费类通讯产品的结构堆叠环节,用来替代部分螺丝固定点位,减少整机装配时的锁付工序,同时在设备受轻微磕碰时,通过自身的弹性形变吸收局部冲击,避免硬连接位置出现应力开裂。从结构形态来看,零件整体呈半包围C型轮廓,内外圈设置多层阶梯止口,两端延伸出带导向斜面的卡爪,卡爪根部做了加厚过渡处理,这个设计思路是在保证卡接到位后有足够抱紧力的前提下,让装配推入阶段的阻力保持线性变化,不会出现突然卡死或者卡入后松脱的问题。建模过程中首先要确定弧形段的基准回转中心,所有同心圆弧面都要和整机内部的圆形安装腔体保持同轴,

  外圈的阶梯面分别对应壳体的限位槽和密封泡棉的贴合面,不同台阶的高度差需要根据配对零件的公差带预留合理间隙,通常卡接配合面取小过盈,导向面取间隙配合,既保证装配手感,又能控制长期使用后的蠕变量。零件的安装边界完全依托通讯产品内部的环形安装空间,轴向宽度要避开周边PCB板上的元件高度,卡爪张开的最大行程不能干涉到相邻的排线走位,在做三维布局时需要同步核对卡爪在强制脱出状态下的变形范围,预留出至少0.3毫米以上的安全间隙,防止组装过程中刮伤线材表面绝缘层。这类弹性卡扣结构在实际选型设计时,要重点核算卡爪根部的弯曲应力,材料如果选用常用的工程塑料,需要保证反复拆装数十次后根部的残余变形量在允许范围内,因此根部的过渡圆角不能过小,

  避免应力集中导致断裂,同时卡接面的倒扣角度要控制在合理区间,角度过大拆卸时需要的力会超过壳体承受上限,角度过小则在设备受振动时容易出现松脱异响。弧形主体的内侧环形槽主要用来归集穿过的细同轴线缆,槽口边缘做了倒圆处理,不会在线缆受拉扯时割伤外皮,槽的宽度根据常见通讯终端射频线的外径设计,能够同时容纳两到三根细线并排走线,替代单独的理线夹,减少整机内部的零件数量。在整机装配流程里,这个零件可以先预装在前壳或者后壳的定位柱上,依靠自身的预固定能力停留在安装位,不需要额外的治具辅助,后续流水线作业时工人直接将对应模组压入到位即可,两侧的卡爪会顺着导向斜面滑入配对壳体的卡槽内,到位后会有清晰的段落反馈,方便产线质检判断是否装配到位。

  结构校核阶段还要重点验证高低温循环工况下的尺寸变化,因为塑料件的热膨胀系数和周边的金属壳体、玻纤板材存在差异,弧形的开口结构恰好可以吸收一部分热胀冷缩带来的尺寸偏差,避免温差变化时零件被挤压拱起,顶到外部的外观面形成凹痕。零件表面的加强筋沿着弧形径向布置,既提升了整体的刚性,又不会过多增加零件壁厚,避免注塑生产时出现缩痕,筋位的厚度控制在主壁厚的一半左右,保证成型周期和外观质量的平衡。在做三维数模装配验证时,需要模拟整个卡入过程的运动轨迹,确认卡爪在变形过程中不会和周边的电池仓、扬声器腔体发生干涉,同时核对零件的最小壁厚位置,确保注塑填充时物料能够顺利流到卡爪末端,不会出现缺胶或者充填不足的缺陷。这类小结构件虽然单体尺寸不大,但在通讯终端的整机可靠性里直接影响装配效率和长期使用的稳定性,设计时需要同时兼顾装配工艺、材料特性、周边堆叠边界以及量产成型的可行性,每一处阶梯、倒角、卡扣角度的设定都要对应实际产线的装配需求和后续用户使用中的耐跌落要求。
