三叶轴流风机扇叶曲面结构造型设计

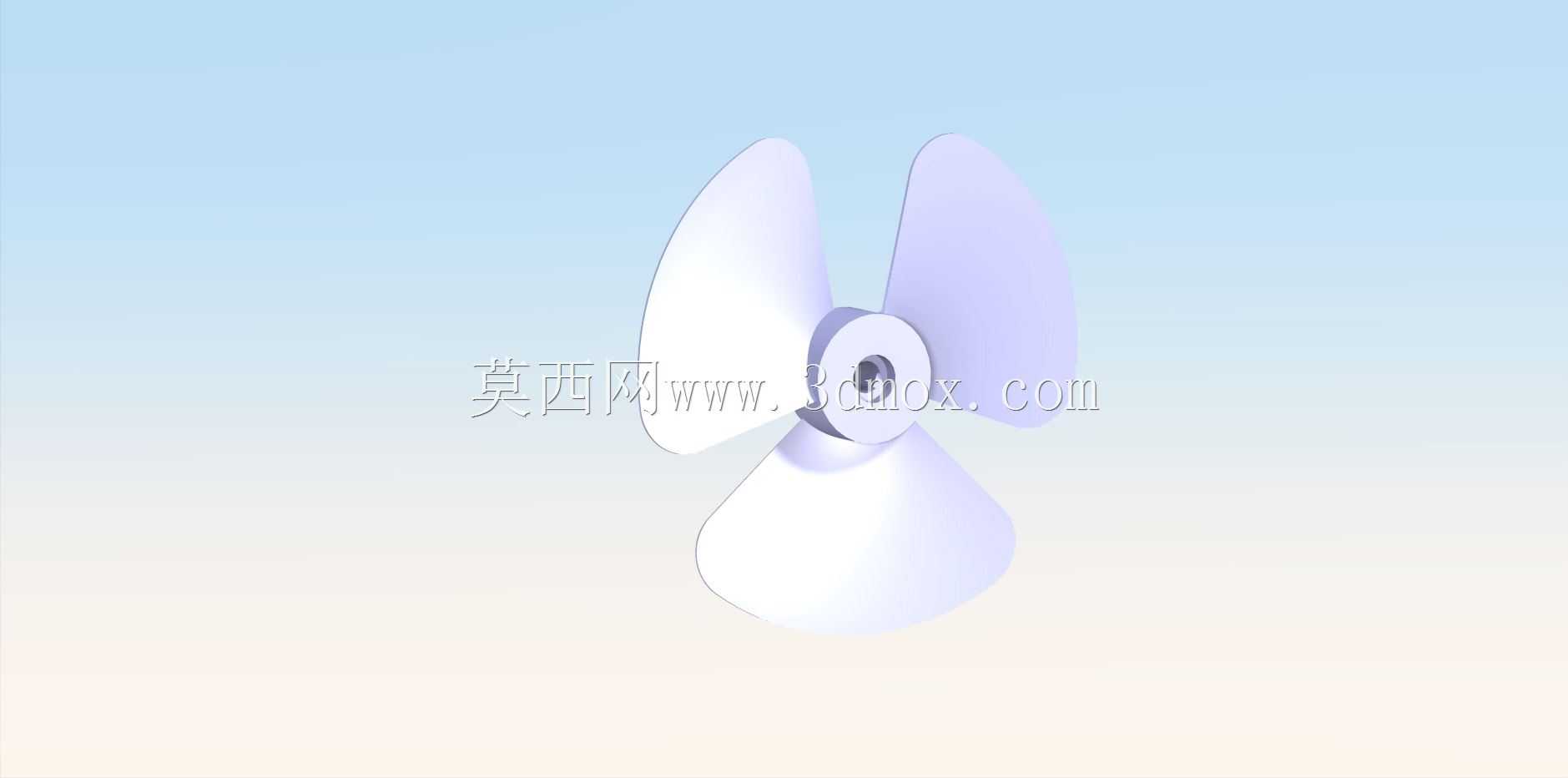

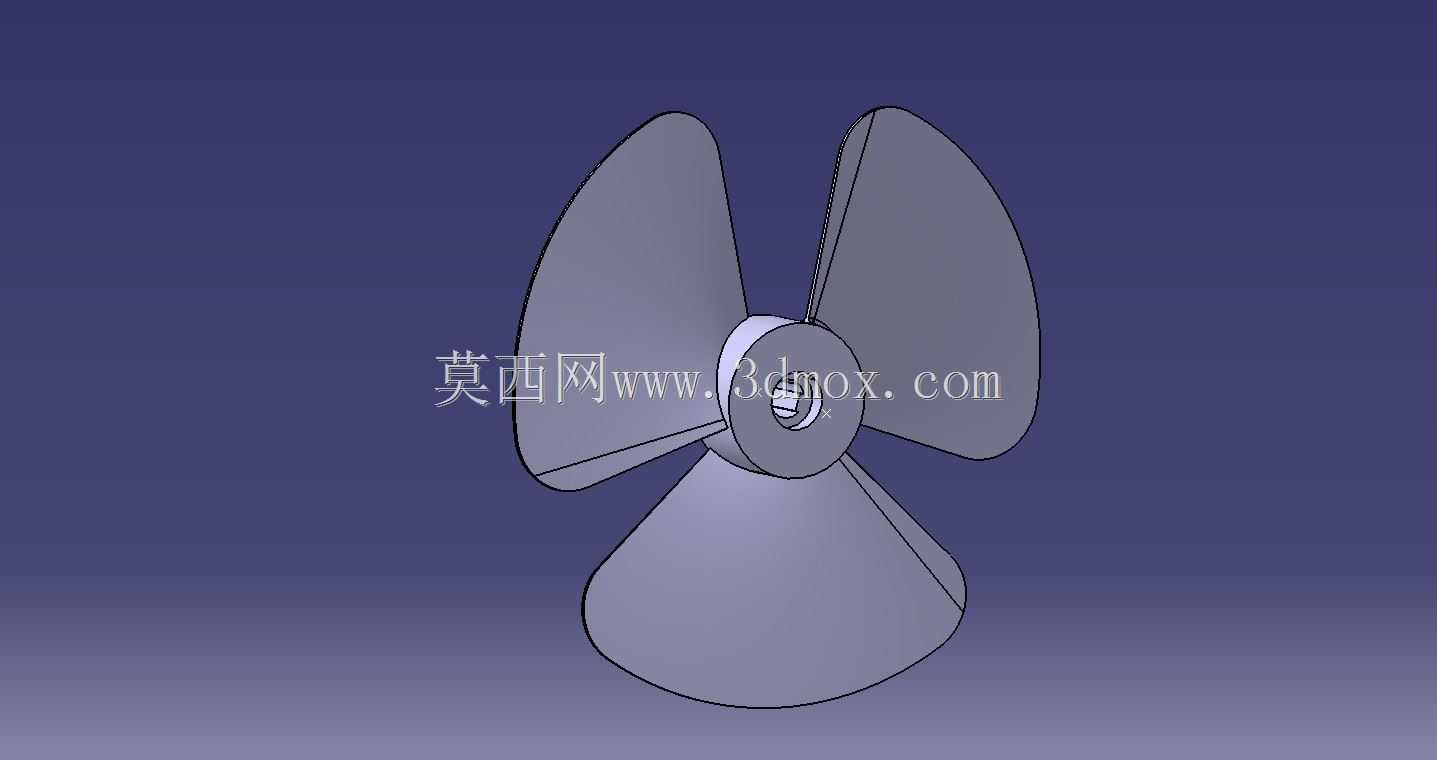

　　这套三叶轴流风机扇叶的三维造型，围绕小型通风设备中最常见的直联驱动场景展开，叶片与中心轮毂整合为一体，适用于桌面散热风机、小型管道排风扇、设备机柜冷却风道以及家用通风装置的叶轮方案验证。从整机装配关系来看，扇叶工作时直接套装在电机输出轴上，中心轮毂预留轴向安装孔，孔位与电机轴径形成间隙配合，轮毂端面可通过顶丝、轴端挡圈或锁紧螺母完成轴向限位，避免高速旋转时出现窜动。

　　结构设计最先确定的是叶片数量与径向分布。三叶片沿轮毂周向120度均布，相比两叶方案，运转时气动激励更均衡，动平衡校正余量更小；相比五叶、六叶密集叶轮，三叶结构在相同转速下风阻更低，模具成型时叶片之间的进料空间更充足，注塑或机加过程中不易出现局部缺料。叶片根部与轮毂交接处做了连续过渡圆角，没有尖锐转角，旋转离心力产生的拉应力可以沿圆角平缓扩散，长期启停交变载荷下，叶根位置不容易萌生疲劳裂纹。

　　叶片型面采用空间扭转曲面设计，并非简单平板弯折：靠近轮毂的叶根段安装角偏大，气流进入叶轮时先获得较大的轴向推送分量；沿径向向外延伸到叶尖区域，叶片弦长逐步收窄，翼型安装角同步平缓减小，这种扭向布局能够匹配不同半径处的线速度差异——叶尖圆周线速度远高于叶根，减小外段安装角可以避免叶尖区域气流攻角过大产生湍流脱流，降低风噪，同时让整个叶展范围内的做功效率更均匀。叶片前缘做圆滑导风弧面，后缘厚度逐步减薄，气流经过叶道时加速过渡顺畅，减少尾迹涡流带来的能量损失。

　　外形边界方面，叶轮整体旋转外径根据常规小型风机安装腔体预留间隙，叶尖与外围风筒内壁之间保留均匀环形间隙，间隙取值控制在叶轮直径的千分之五到千分之十五区间，既避免运转振动时叶尖刮蹭筒壁，又不会因间隙过大形成气流回流短路。轮毂轴向厚度覆盖电机轴伸的配合长度，轮毂外圆与叶片根部顺滑衔接，前端面做微凸弧面，引导进风侧气流平顺向叶道分流，后端面基本平齐，适配电机前端盖的安装间距。

　　实际工程应用中，这类扇叶多用于空气强制对流场景：机柜内布置在散热风道出口，带动热空气快速排出；小型暖风机、空气净化器中作为气流动力部件，驱动空气经过滤或换热模块；农业小型仓储通风、设备工位局部排风也可采用同构型叶轮。建模过程中先绘制中心轮毂的回转基体，确定安装孔、键槽或顶丝孔的定位基准，再以轮毂圆柱面为阵列中心绘制单片叶片的引导线，通过多截面曲面拟合翼型从根到尖的扭转变化，曲面完成后加厚为实体，最后对叶根交接位置进行圆角补强，周向阵列得到完整三叶结构。建模时同步校验叶片旋转包络体，确认所有曲面在回转范围内不与风筒、电机端盖、防护网罩发生干涉，后续可直接将模型导入装配体与电机、风框做运动干涉检查，也可导出用于气动仿真前处理，提取叶片表面压力分布，进一步微调扭角优化风量与噪声平衡。
