曲面辐射式涡轮叶轮结构设计

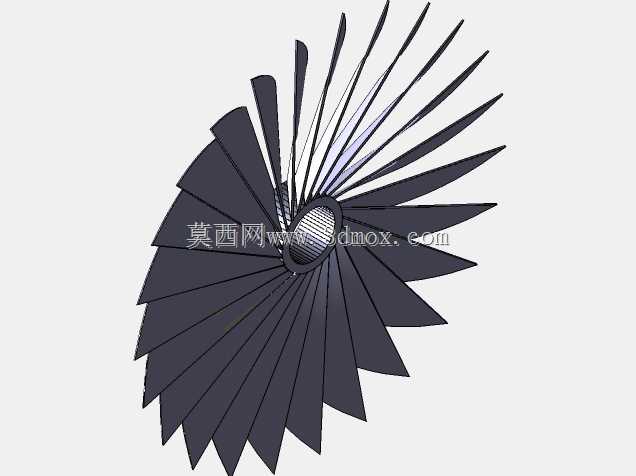

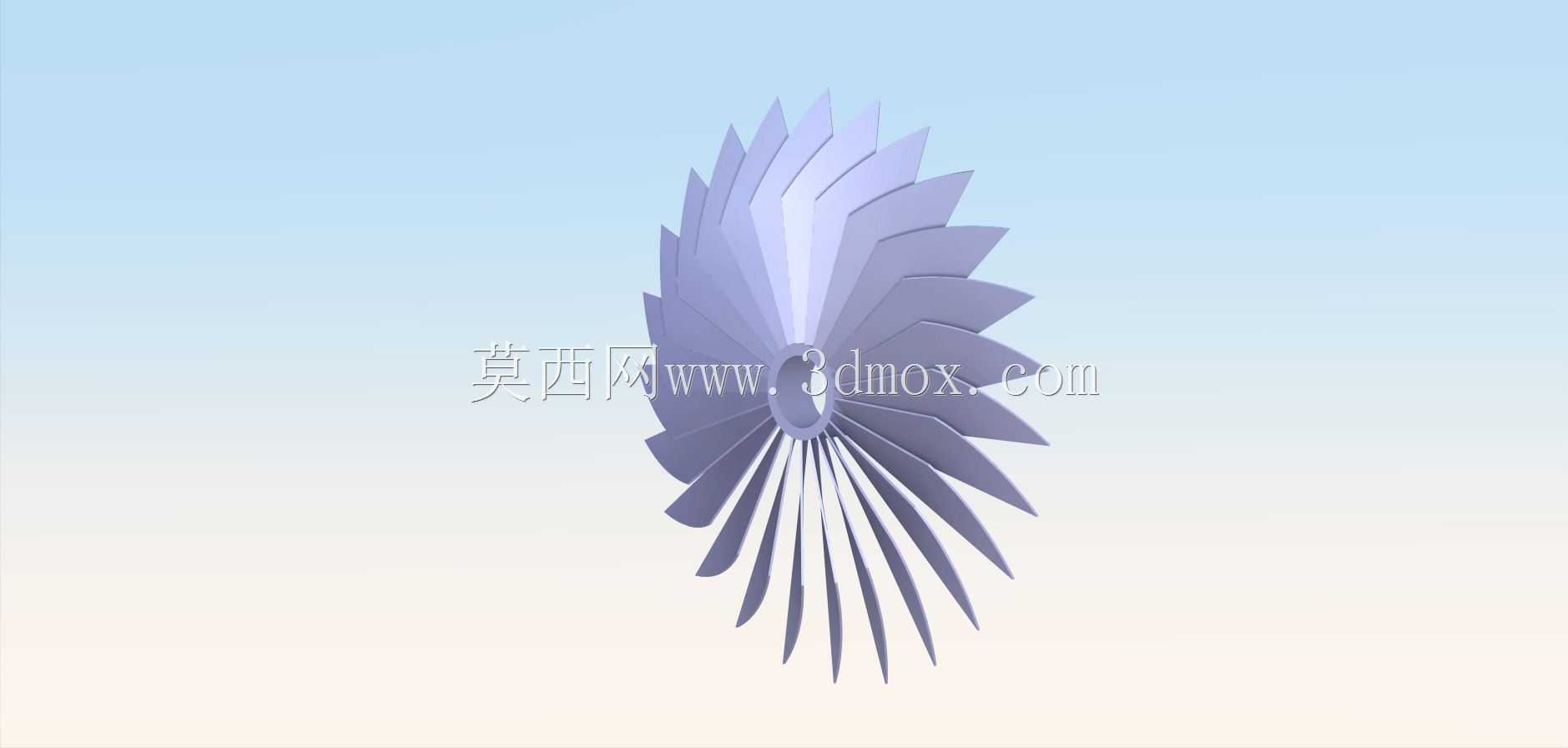

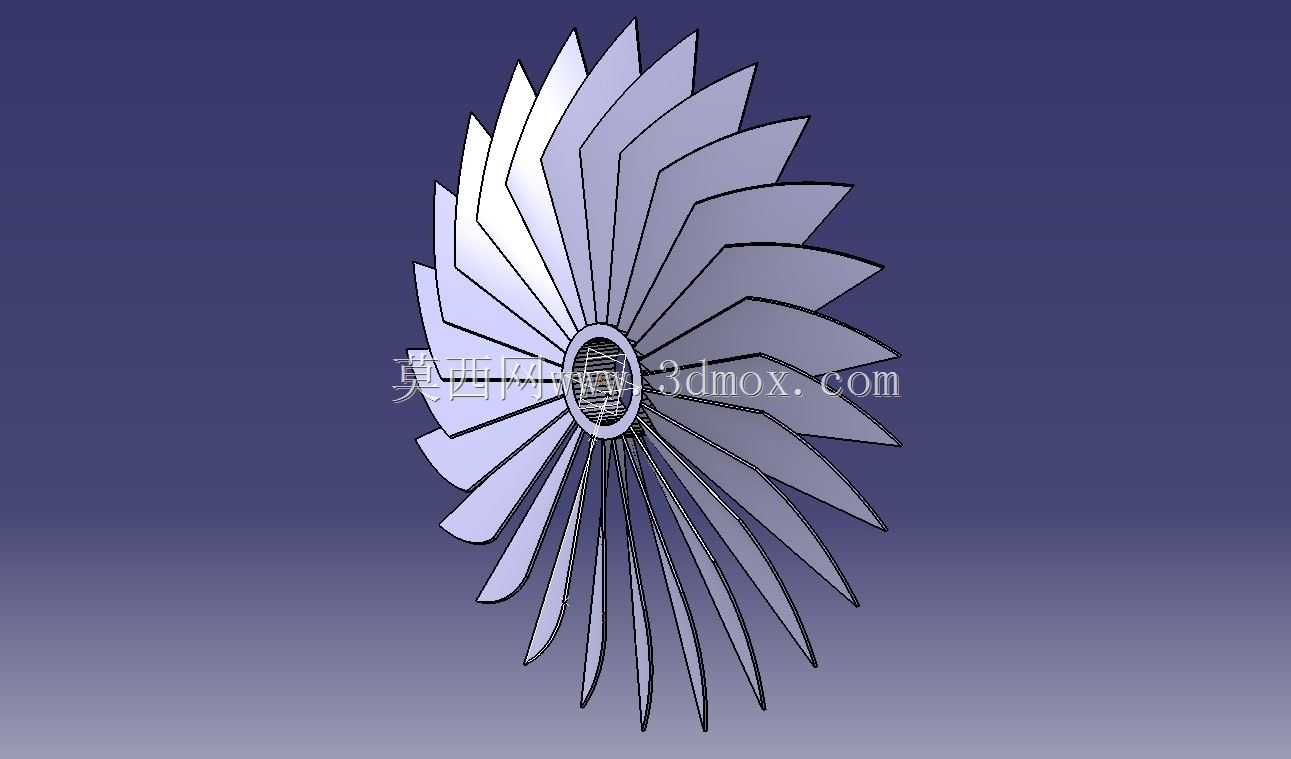

　　该模型呈现的是一种沿中心轮毂周向均布的曲面涡轮叶轮结构，叶片从轮毂外缘向外呈放射状延展，整体形成具有明显气动导向特征的转子部件。此类结构常见于小型透平、涡轮增压器、气动马达、微型燃气发生装置以及部分流体能量回收设备中，核心作用是在流体通过叶轮流道时完成能量转换：高速气流或液流冲击叶片型面，推动转子绕主轴旋转，将流体携带的压力能、动能转化为轴端输出的机械转矩；反向工况下，也可由转轴带动叶轮旋转，对流经的工质做功，实现增压、输送等功能。

　　从结构布局来看，叶轮采用单排悬臂式叶片布置，所有叶片根部与中心轮毂实体融合连接，轮毂中心预留轴孔配合区域，用于与动力输入或输出轴进行周向固定，可通过平键、过盈配合或端面锁紧结构传递扭矩。叶片沿圆周方向均匀排布，相邻叶片之间形成连续收敛或扩张型流道，工质沿轴向或径向进入流道后，沿叶片曲面改变流动方向，在型面两侧形成压力差，进而产生驱动叶轮旋转的切向分力。叶片型面采用空间扭曲曲面设计，并非简单平板弯折：从根部到叶尖，叶片的安装角、弦长与弯曲曲率连续变化，根部区域厚度较大，以承受离心力与交变气动载荷，向叶尖方向厚度逐步减薄，在保证结构强度的前提下降低转动惯量，同时减少叶尖区域的流动阻力。

　　建模过程中，首先确定中心轮毂的基准轴线与轴孔尺寸，轴孔直径需匹配配套转轴的公称直径，配合公差根据载荷特性选取，传递重载时优先选用过渡或过盈配合，轻载高速场景可采用间隙配合加键连接防转。轮毂外圆与叶片根部的衔接位置做圆角过渡处理，避免直角相交造成的应力集中，这一区域在高速旋转时同时承受离心拉应力与气动弯矩，是叶轮疲劳失效的高发位置，圆角半径需结合叶片厚度与轮毂直径协调设定，过小无法有效分散应力，过大则会挤占流道入口空间，改变工质入流角度。叶片的曲面构建以多个不同半径处的翼型截面为基础，各截面沿周向偏移设定的扭角后通过放样融合成型，保证叶身型面光顺连续，不存在局部凸起或曲率突变，防止工质在流道内出现边界层分离、产生涡流损失。

　　外形尺寸方面，叶轮的最大外径由叶尖回转轨迹决定，安装时叶尖与外部壳体之间需预留均匀的径向间隙，间隙过小会在热态运行时因部件热膨胀发生刮擦，间隙过大则会导致工质从叶尖间隙泄漏，降低容积效率；轴向尺寸上，轮毂两端面分别对应轴承定位面与锁紧件安装面，叶片的轴向宽度覆盖工质流经的核心做功区间，安装后需保证叶轮流道与壳体进、排气口的轴向位置对中，避免流道错位造成通流面积突变。

　　实际工程应用中，这类叶轮的工况转速通常较高，设计时需校核叶片在最高工作转速下的离心应力，确认叶根位置的合成应力低于材料许用疲劳极限，同时完成转子动平衡校验，将不平衡量控制在允许范围内，避免高速运转时产生振动传递至轴承与壳体。叶片的曲面精度直接影响能量转换效率，型面偏差会改变工质的流动折转角，增大流动损失，因此三维建模阶段需保证各截面翼型的坐标精度，曲面拼接处保持G2连续，为后续数控加工或模具成型提供准确的几何基准。
