法兰式多接口腔体泵阀壳体结构

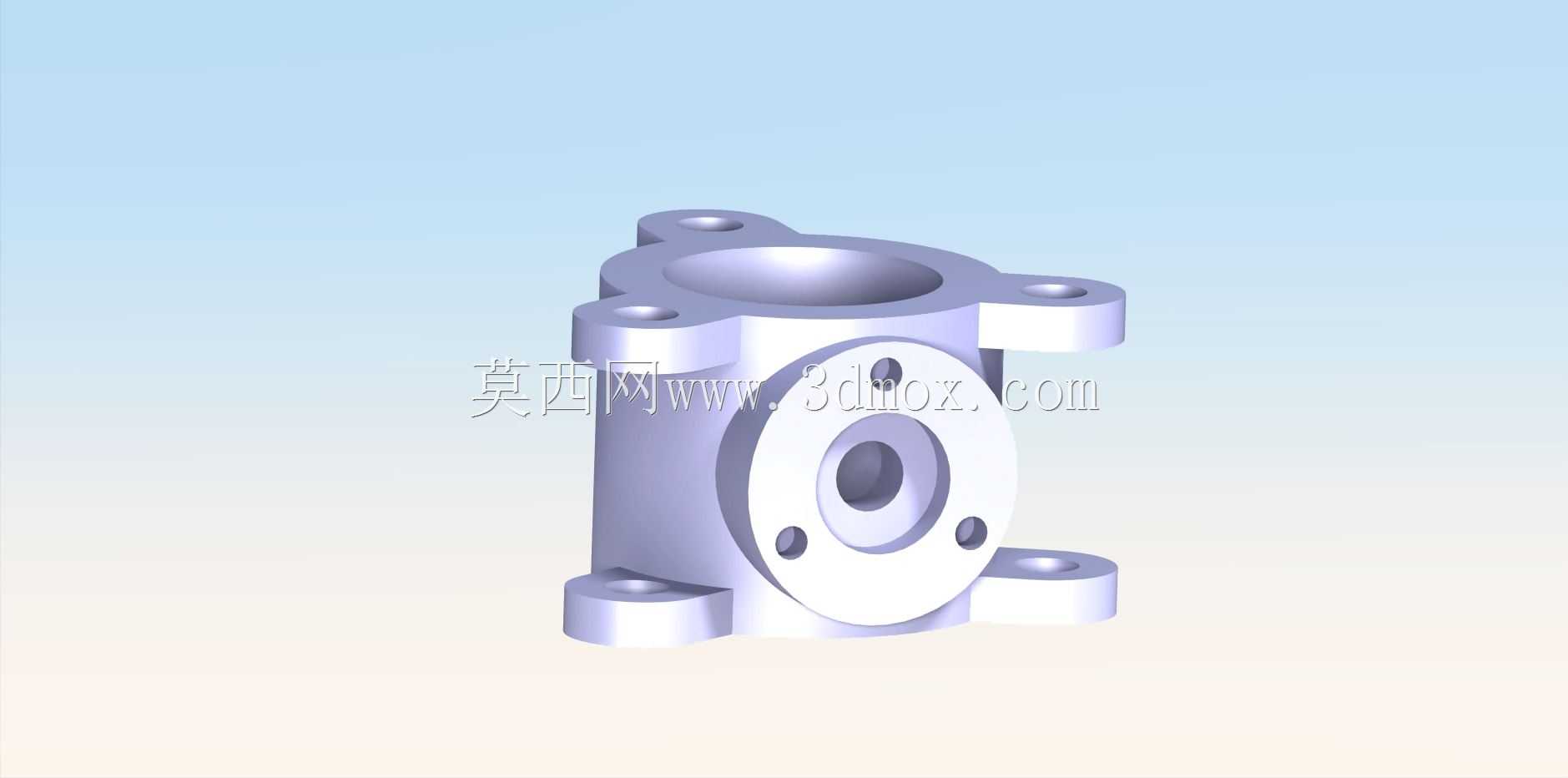

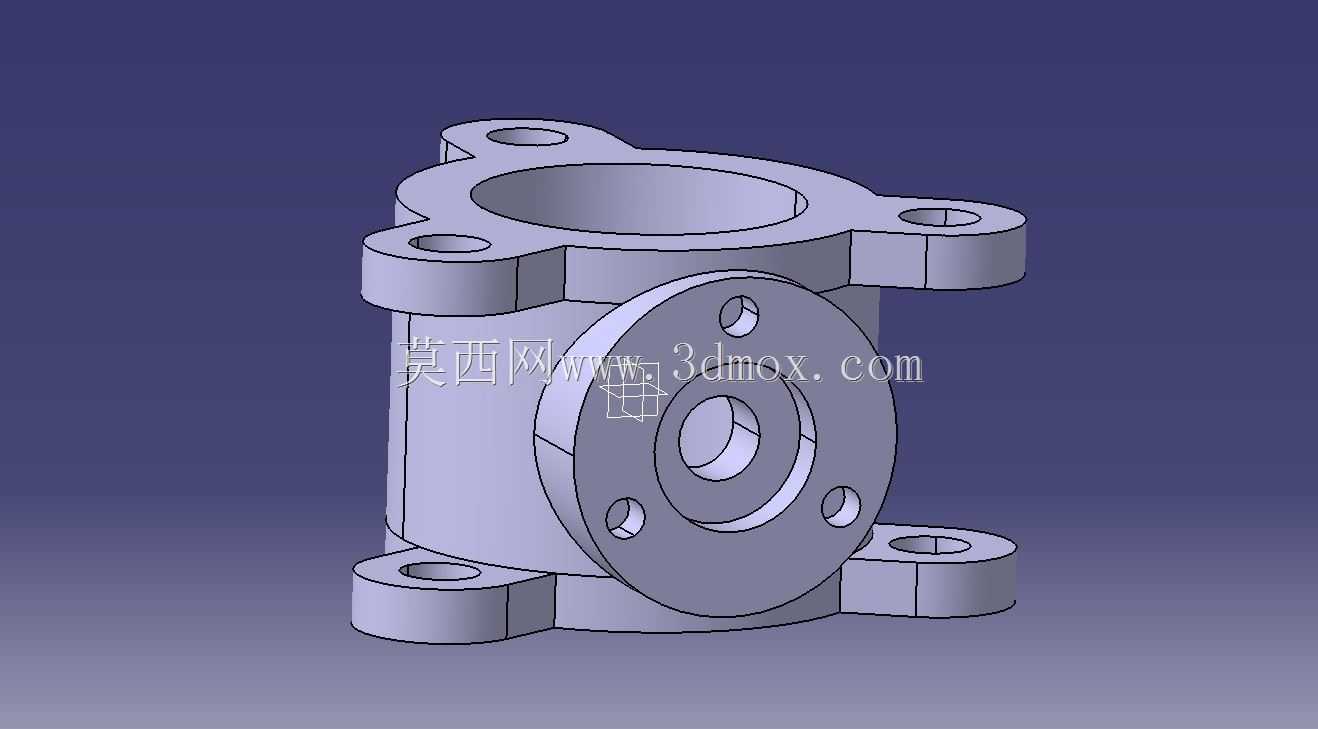

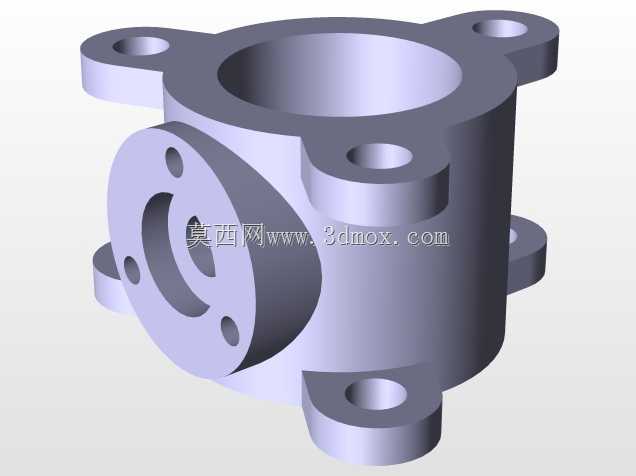

　　该结构件属于典型的中小型流体设备承载壳体，整体采用立式腔体布局，上部设置大口径圆形开口，可作为介质进出通道或内部叶轮、轴套、密封组件的装配入口；侧向圆形法兰面带有同轴中心孔与周向布置的小孔，用于对接管路、端盖或驱动连接部件。壳体四周延伸出带孔安装耳座，底部同样保留支撑固定结构，使零件在设备机架、泵体总成或阀组单元中能够通过螺栓完成稳定定位。

　　从实际使用场景看，这类壳体常见于小型泵体、气动控制单元、液压附件、实验装置以及通用流体输送模块中。它既承担外部轮廓防护作用，也为内部流道、旋转件、密封件和连接件提供定位基准。上部大开孔便于检修时拆装内部构件，侧向法兰则可与管道或相邻功能模块形成刚性连接；周围耳座把工作过程中产生的振动、管路拉力和内部压力载荷传递到安装基础，避免薄壁区域单独受力。

　　建模时先以主体圆筒为核心建立内腔与外轮廓，再通过拉伸、旋转和布尔切除形成顶部沉孔、侧向凸台及法兰端面。四个方向的安装耳并非简单附加块体，而是与主腔体壁面平滑过渡，圆角区域用于降低铸造或机加工后的应力集中。侧向法兰面上的小孔围绕中心孔均匀分布，孔位需要与配合端盖的螺栓圆保持一致；顶部开口边缘的环形台阶可用于放置密封圈、压盖或衬套，因此在三维设计中应重点控制台阶直径、深度以及端面相对主轴线的垂直度。

　　外形边界方面，零件高度明显大于侧向法兰厚度，主腔体沿竖直方向贯通，侧向接口轴线与主体轴线呈正交关系。安装耳向外展开后形成较宽的支撑跨距，能够提高整机抗倾覆能力；耳座孔中心距、底脚位置和侧向法兰端面距离构成主要安装边界。进行设备布置时，不仅要预留壳体本身所占空间，还需在顶部留出端盖或管路拆装空间，在侧向留出螺栓拧紧和法兰对接空间，底部则应保证支撑面平整，以免装配后引起壳体变形。

　　结构细节上，壳体外壁保留了较厚的承载区域，凸台与耳座交汇处采用加厚过渡，适合铸造后再进行关键端面加工的工艺路线。内腔大孔与侧孔相交处需要关注流道连续性，若用于流体输送，应在实际工程中进一步校核相交区域的圆角、壁厚和密封面粗糙度。外露法兰面的平面度、螺栓孔位置度以及中心孔同轴度，会直接影响端盖贴合效果和密封可靠性；若孔位偏差过大，装配时可能造成密封垫受压不均，进而出现渗漏。

　　设计思路上，该零件没有采用复杂曲面，而是以规则圆柱、法兰盘和安装耳组合成紧凑结构，便于加工、检验和系列化改型。通过改变顶部口径、侧向法兰孔数、耳座跨距或腔体高度，可衍生出不同流量、压力和安装方式的相近产品。对于结构设计人员而言，三维建模过程中应把配合面、安装孔和内腔通道作为核心特征管理，圆角与壁厚则服务于制造工艺和强度需求；对于设备选型人员，可将其视为具有多向连接能力的中间壳体，在泵阀总成、管路模块和小型传动装置中承担支承、连通和密封安装的综合作用。
