立式带座铰接支撑轴承座结构

　　该支撑件在整机布置中承担转轴定位与载荷传递任务，常见于输送线张紧机构、小型传动单元、实验台架以及需要对回转轴进行高度补偿的设备端部。其核心作用不是单纯容纳轴件，而是把轴系工作时产生的径向力、少量轴向力以及启停冲击，通过两侧立板和底部安装面稳定传递至机架，避免轴端悬伸造成挠曲、异响或密封件偏磨。

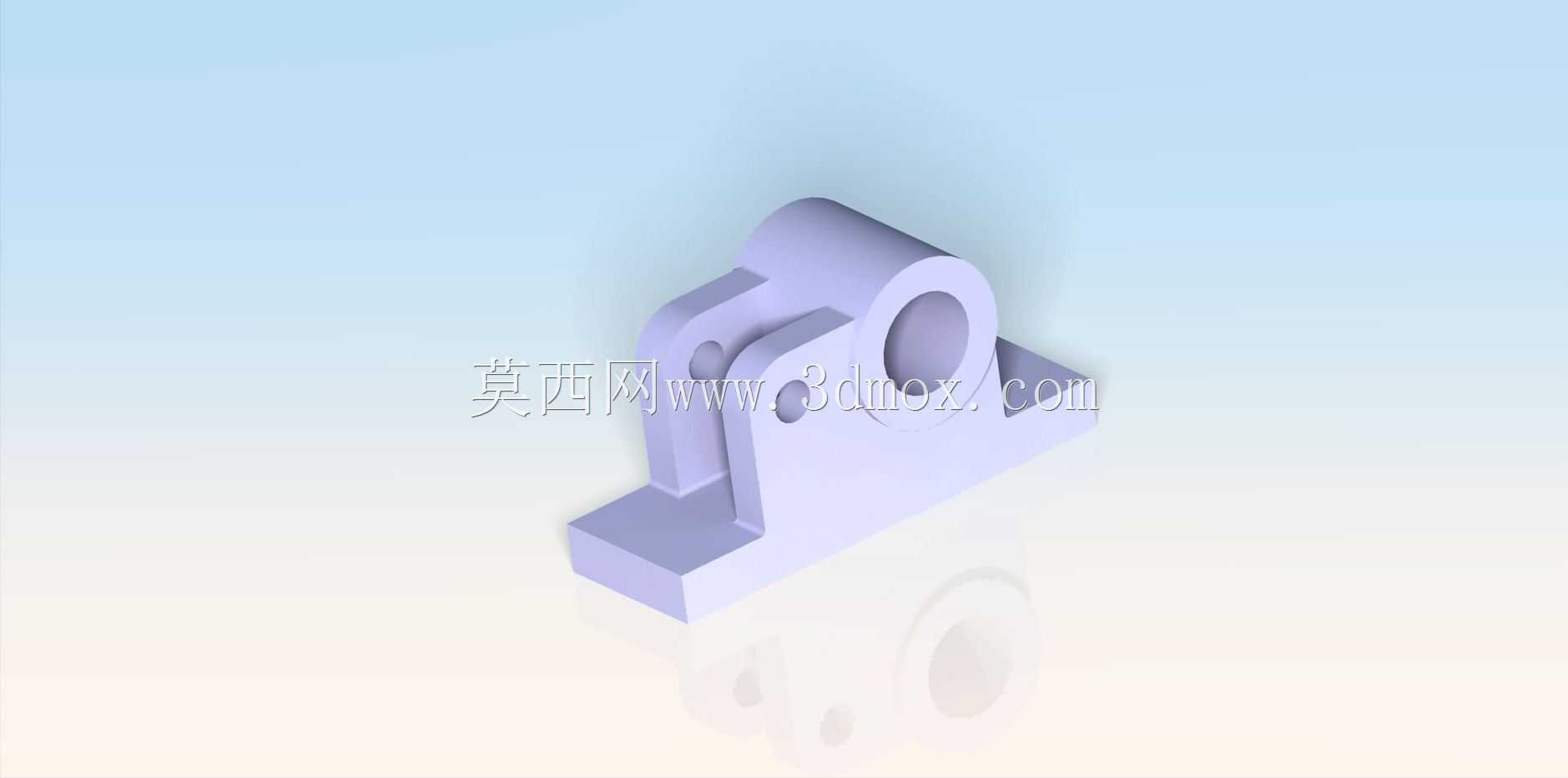

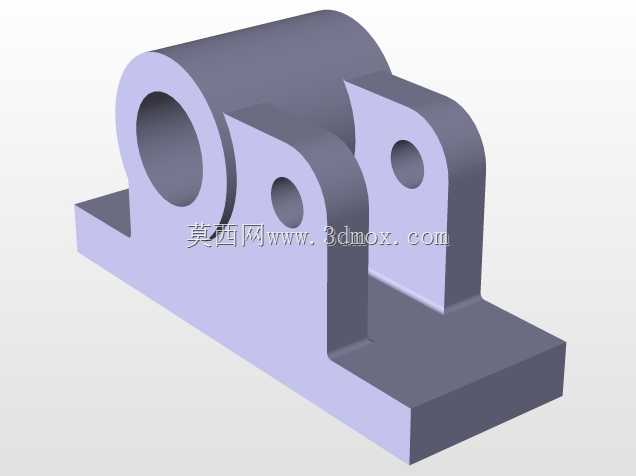

　　从结构上看，零件采用底板加双立板的组合形式。底部矩形安装面提供主要贴合边界，适合通过螺栓固定在型材框架、焊接机架或加工后的平台面上；底板与立板之间设置过渡加强区域，可降低转角处应力集中。两侧立板向上延伸并形成同轴孔系，中间主孔用于安装轴承、衬套或直接作为销轴铰接位，孔壁厚度围绕承载方向布置，保证受压侧具有足够截面。立板外侧的附加耳板和小孔可用于润滑管路固定、传感器支架安装、限位片连接或防尘盖定位，使支座在实际装配中具备一定扩展能力。

　　建模时需要重点控制孔系同轴度、底板平面度以及立板相对底面的垂直度。主孔中心高是选型和干涉检查的关键尺寸，它决定轴中心线相对安装基准的高度；若用于替换旧件，应先核对中心高、孔径、底板螺栓孔间距和立板净宽，再判断轴端、带轮、联轴器或连杆是否与周边护罩发生空间冲突。底板长度和宽度构成安装边界，螺栓孔应留出扳手空间，边缘到孔中心的距离需满足压紧要求，避免紧固时底板局部翘曲。

　　在受力思路上，双立板结构比单侧悬臂支撑更适合承受交变载荷。轴或销轴穿过两侧孔后，载荷可由两块立板分担，主受力区集中在孔周下半部及立板与底板交接处；若设备振动明显，可在孔内配置自润滑衬套或滚动轴承，并在端面增加挡圈、压盖以限制轴向窜动。对于低速轻载场合，直接加工铰接孔也可满足使用，但应注意孔壁表面粗糙度和配合公差，过紧会导致装配困难，过松则会产生冲击磨损。

　　外形方面，零件整体呈对称立式布置，底部宽、上部收拢，既保证支撑稳定性，也减少不必要的材料占用。立板顶部和侧边采用圆滑过渡，能够避免热处理或铸造过程中的尖角裂纹倾向；若采用焊接件制作，则应在立板与底板连接处布置连续焊缝，并根据载荷方向校核焊缝强度。若采用铸件方案，需关注壁厚均匀性、拔模斜度和加工余量，孔端面、底面应预留切削余量，以便后期镗孔和铣面保证精度。

　　装配维护时，底面通常作为首要定位基准，安装面应清洁无毛刺，必要时加入调整垫片来修正中心高或补偿机架平面误差。轴承装入后，轴系转动应平顺无卡滞，立板两侧不得对轴承外圈形成不均匀夹紧。对于需要经常拆装的铰接部位，可在孔端设置注油通道或保留油杯安装位置；对于粉尘较多的工况，则应在外侧增加防尘盖或密封圈，防止磨粒进入配合面。

　　该结构的三维建模适合用于机构方案验证、装配干涉检查、工程图出图以及加工工艺讨论。模型能够直观表达底板、立板、同轴孔、加强过渡和附属小孔之间的空间关系，设计人员可在此基础上调整中心高、板厚、孔径和螺栓布局，以适配不同载荷、轴径和安装空间。
