花键轴带法兰盘传动连接组件

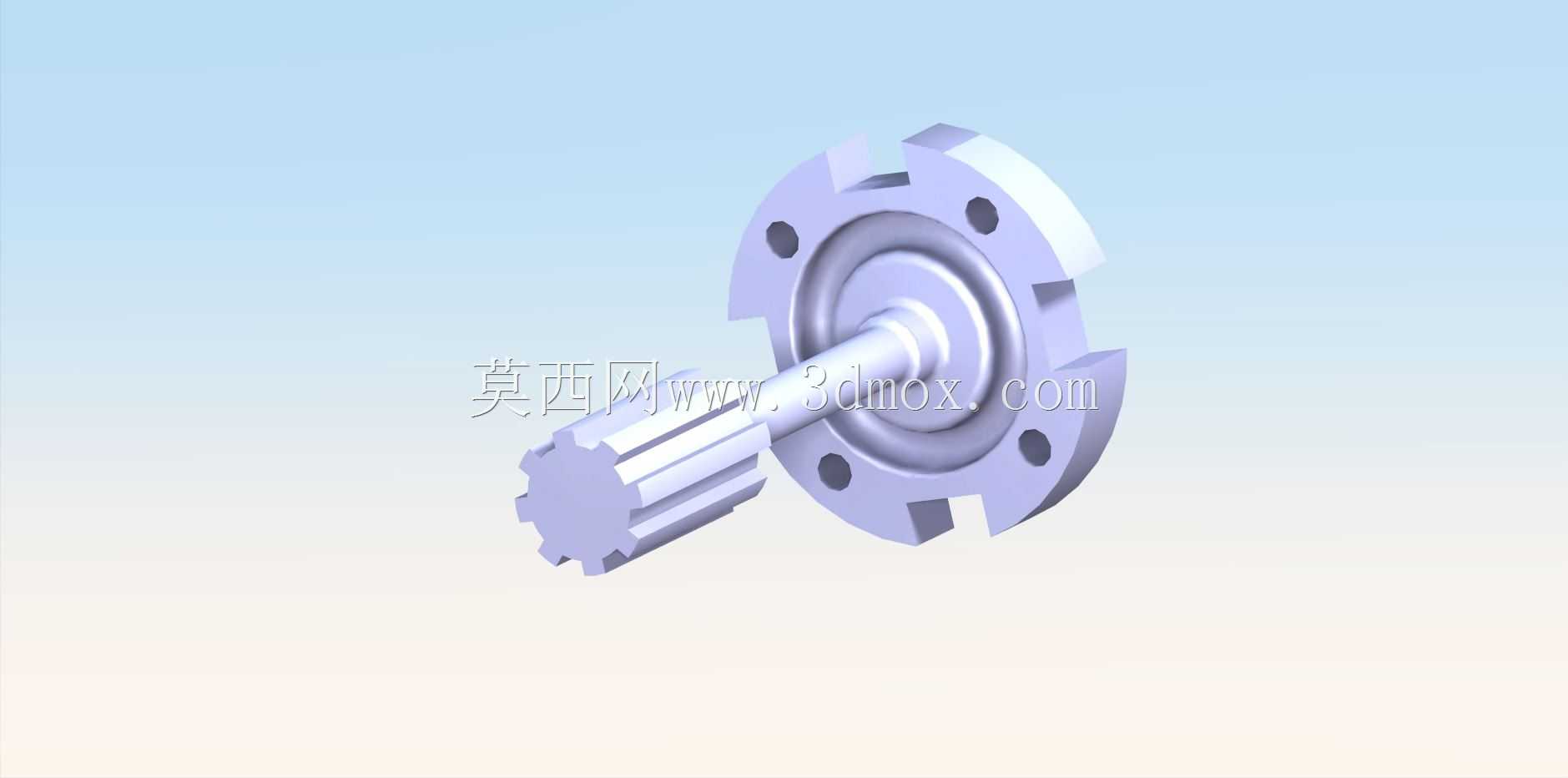

　　这套轴盘组合传动件在中小型动力传输工位里承担扭矩转接与轴向定位的作用，常见于小型减速输出端、便携设备动力接驳、轻工机械的旋转执行模块，也可作为教学实训里轴系装配的典型参照结构。零件一端采用外花键构型，齿形沿轴段周向均匀分布，和配套内花键套啮合后，相比普通平键连接，接触齿面数量更多，承载时应力分散在多个齿侧，大扭矩工况下不会出现单键剪切失效，同时花键配合自带同轴导向，轴件沿轴向滑移时仍能保持旋转同步，适合需要小幅轴向窜动补偿的传动场景。花键齿的齿顶、齿根都做了圆角过渡，建模时特意保留了齿端的导入倒角，实际装配时花键轴可以顺畅插入内花键孔，不会出现齿端磕碰刮伤配合面的问题，齿面的配合间隙控制在既能滑动又无明显周向旷量的区间，

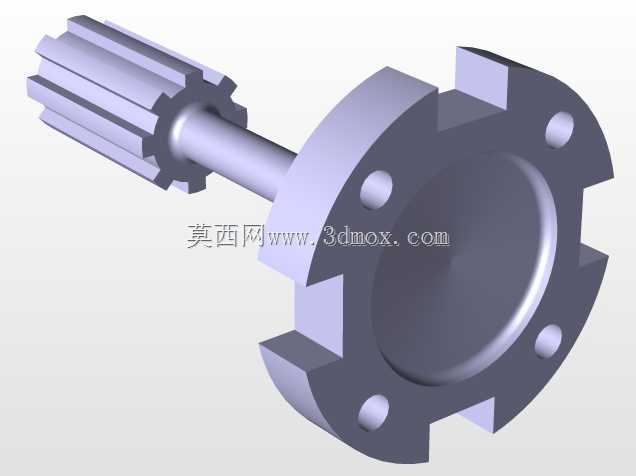

　　正反转切换时回程间隙极小。轴身中段设置了多道阶梯轴肩，不同直径的轴段分别对应轴承内圈、隔套、限位卡环的安装位置，轴肩端面的垂直度直接决定轴承装配后的旋转精度，建模过程中每处轴肩的过渡圆角都和对应轴承的安装圆角做了匹配，避免轴承装配时出现端面贴不实、轴肩干涉轴承倒角的问题。和花键轴配合的法兰盘端面上，周向均布了多个通孔与定位缺口，通孔用于穿装锁紧螺栓，把法兰盘固定到从动部件的对接端面上，缺口构型既可以作为装配时的对位标记，也能嵌入对接件的止动凸键，分担螺栓承受的剪切载荷，防止法兰盘在重载启停时和对接面发生相对滑移。法兰盘中心的轮毂部位做了凸起的加强环，加强环和盘体之间用平滑圆弧过渡，扭矩从法兰外圈传递到中心轴孔的路径上，

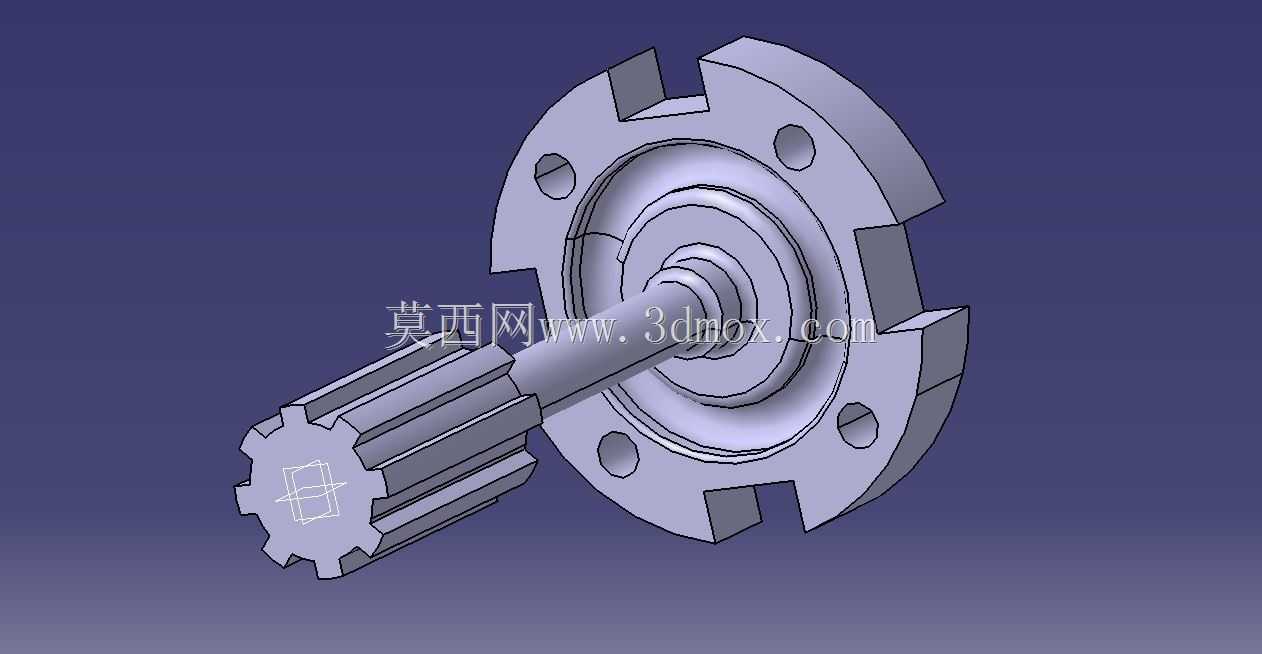

　　应力会在轮毂根部集中，圆弧过渡可以把峰值应力分散到更大的区域，长期交变载荷下盘体不会从轮毂根部萌生疲劳裂纹。盘面上的安装孔位置度在建模时按对称公差约束，多个孔绕中心轴线的角度偏差控制在极小范围，现场装配时不用反复铰孔修正，螺栓可以自由穿入对接件的螺纹孔，法兰对接面的平面度也做了平整处理，锁紧后整个结合面均匀贴合，不会出现局部缝隙导致传动偏心。从安装边界来看，花键轴的伸出长度预留了轴承安装位、密封件安装位和对接啮合段，轴端的倒角方便轴承压装时导入，法兰盘的外圆直径小于周边壳体的内腔避让尺寸，盘体上的缺口和壳体内部的止动凸块对应，装入后法兰盘周向自由度被限制，只随轴同步旋转。整套组件的同轴度在建模时以中心轴线为统一基准，花键齿的分度圆、

　　各段轴颈的外圆、法兰盘的安装孔定位圆都共用这条基准轴线，实际加工后一次装夹即可完成多数关键面的车削加工，减少二次装夹带来的定位误差。在设备运行过程中，花键轴负责把输入端的旋转扭矩稳定传递给法兰盘，法兰盘再通过端面螺栓把扭矩输出给后端执行部件，轴上的阶梯轴肩为轴承提供轴向定位，轴承支撑整个轴系在壳体内平稳转动，法兰盘和轴的配合段采用过盈定位加周向键传力的组合形式，既保证两者同轴度，又能传递大扭矩不发生相对转动。这类结构在小型传动装置里适用性很强，既可以作为独立的传动转接模块，也能根据不同设备的安装空间调整法兰盘厚度、花键齿数和轴段长度，建模时所有特征都保留了完整的参数化关联，修改关键尺寸后相邻配合面的特征会同步更新，不用重复绘制草图，后续衍生不同规格的同类型传动件时，可以直接在这套模型基础上调整参数，大幅缩短结构设计周期。
