儿童玩具拖斗拖车结构设计

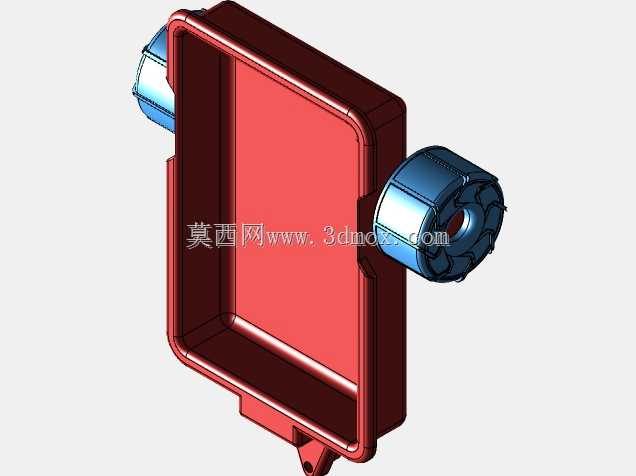

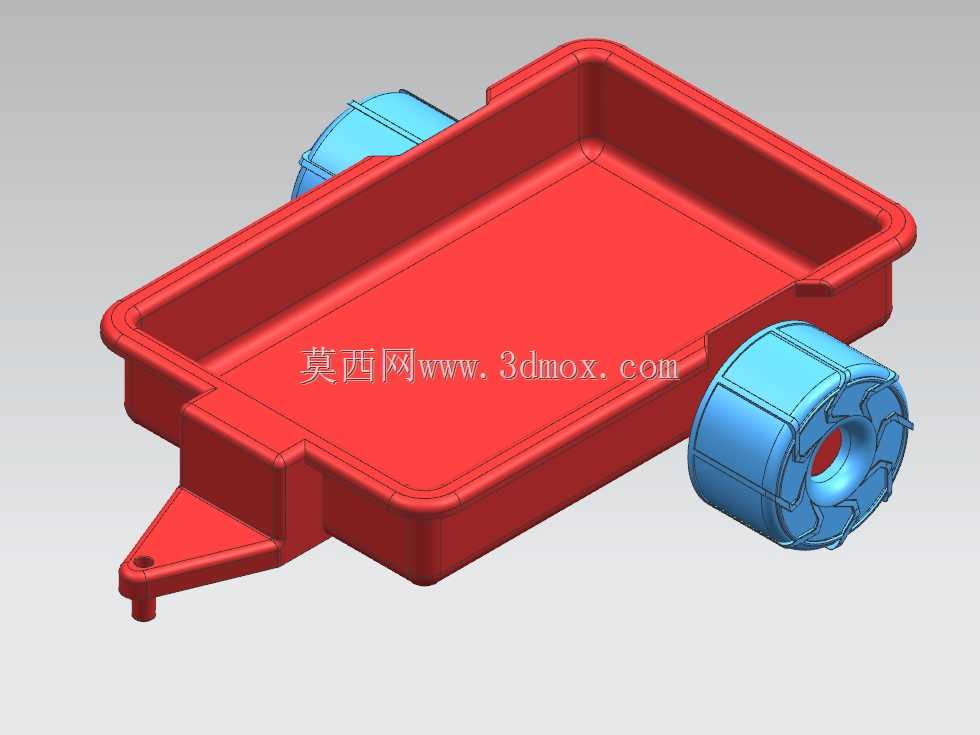

　　该作品呈现的是一款面向儿童玩耍场景的小型拖斗拖车结构，整体由红色敞口承载斗体、前端牵引连接头以及两侧蓝色大直径轮组构成。模型重点表达了玩具拖车在外观造型、轮轴布置、料斗成型和牵引配合方面的结构关系，可用于儿童玩具产品开发、塑胶件结构拆解、轮式玩具运动机构分析以及教学演示等场景。

　　斗体采用浅槽式敞口设计，四周设置连续翻边，既形成类似小型货斗的视觉特征，也在玩具实际使用中提高边缘刚度。敞口平面面积较大，能够放置小块积木、沙土模型、仿真货物或其他轻型玩具配件。斗底为平整承载面，侧壁由底部向口部略微外扩，这种形态在注塑成型时有利于脱模，同时也能减少物料在角落处的堆积。侧壁转角采用圆角过渡，避免尖锐棱边，符合儿童玩具对接触安全性的基本要求。

　　牵引端位于斗体前侧下方，采用带孔的连接舌结构，可与玩具拖拉机、小型牵引车或其他带挂钩的玩具主体配合。连接孔作为转动副位置，在拖车被牵引转向时允许斗体相对牵引车产生一定摆角，从而降低转弯过程中的卡滞风险。牵引舌与斗体前壁之间做了加厚过渡，使拉力能够分散到斗体底部和侧壁区域，避免儿童反复拖拽时在连接根部出现应力集中。

　　轮组布置在斗体两侧靠后位置，轮子外径较大，胎面宽度明显，视觉上具有较强的越野玩具风格。大直径轮体能够提高越障能力，在桌面、地毯、沙地模型或轻微不平整表面上推行时，更不容易被细小障碍阻挡。蓝色轮体表面带有分块式造型和加强纹理，中心设置轮毂孔位，可用于穿装轮轴。轮轴横穿斗体下部，两侧轮子相对独立旋转，能够满足直线拖动和小半径转向的基本运动需求。

　　从结构设计思路看，斗体与轮子采用明显的色彩分区，一方面增强玩具识别度，另一方面也对应不同零件的装配关系。红色部分可作为一体成型的主承载壳体，蓝色部分可作为轮体零件，中间通过轴件、卡扣或限位结构完成装配。斗体底部需要预留轮轴安装空间，侧壁下部与轮子之间保留转动间隙，防止轮体在旋转时摩擦斗壁。轮子外侧应设置轴向限位，避免拖动过程中轮体沿轴向外窜；内侧则需要与斗体保持安全距离，减少侧向压紧造成的转动阻力。

　　外形边界方面，该拖车整体长度主要由前端牵引舌、斗体长度和后轮外廓共同决定，宽度受两侧轮体外缘限制，高度则以斗体翻边和轮子顶部为主要参考。进行结构细化时，需要重点核对轮轴中心线与斗底高度的关系：轴位过低会削弱斗底离地间隙，轴位过高则可能使轮子与侧壁干涉。斗体前端牵引孔的高度也应与配套牵引车挂钩高度匹配，若挂钩与牵引孔高差过大，拖动时斗体会出现明显俯仰，影响装载物稳定性。

　　在实际玩具用途中，这类拖斗并不承担真实载荷，但其结构仍需考虑儿童使用中的推、拉、按压、侧向碰撞和装载小物件等行为。斗体翻边、底部加强筋、牵引根部圆角以及轮毂加厚区域，都是提升耐用性的关键位置。若进入量产设计，还可在斗底背面布置纵横交错的加强筋，在不显著增加壁厚的情况下提高抗弯能力；轮体内部可设计轮毂套筒和放射状筋位，以兼顾轻量化与抗冲击性能。

　　该三维模型把货斗、牵引接头、轮轴空间和轮子造型完整表达出来，能够帮助结构设计人员检查装配间隙、转向姿态、轮子包络以及拖斗与牵引车之间的连接关系。对于玩具开发而言，这种结构既保留了真实拖车的功能特征，又通过简化零件数量和圆润造型满足儿童产品的制造与使用需求。
