台式手动螺旋压紧夹紧工装结构

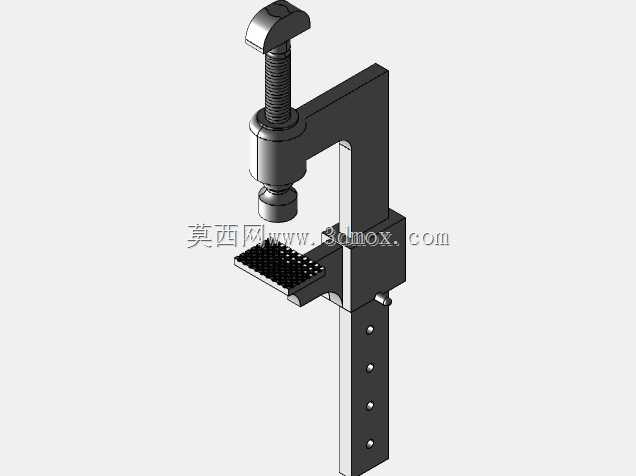

　　该结构呈现的是一种台式手动夹紧装置，主体由立式支撑座、横向悬臂、旋转压头、底部承载平台和锁紧调节件组成，适用于小件装配、检测定位、钻孔辅助、胶粘固化、焊接对位以及实验室样件固定等需要稳定压紧的作业场景。装置的工作逻辑比较直接：工件放置在黑色平台区域后，通过上方红色旋钮施加旋转动作，内部螺旋传动将扭矩转化为轴向压力，压头沿竖直方向下行并接触工件表面，从而把工件限制在平台与压盘之间。横向悬臂承担力臂作用，将压头组件从立柱侧延伸至作业区上方；悬臂与立柱之间形成稳定的刚架关系，能够承受压紧过程中产生的反力，并减少压头偏摆。底部平台作为主要定位基准，面积和厚度需要结合被压工件的轮廓、材料硬度以及操作空间确定。平台上方保留开放空间，

　　便于取放工件，也方便在夹具周围布置定位块、挡销或仿形支撑。对于异形件，可以在平台上增加可更换垫板，使压紧力更均匀地传递到工件表面，避免局部压痕。压头下端设置圆形压盘，接触面积相对较大，适合压制薄板、塑胶件、小型机加工件和装配组件。压盘与螺杆之间采用可相对转动的结构思路，这样在螺杆继续下行时，压盘能够以较小的摩擦贴合工件，降低工件被带动旋转或划伤的风险。若面向软质材料，可在压盘底面增加聚氨酯、尼龙或橡胶垫；若面向金属切削工况，则可更换为淬火钢压块，以提高耐磨性和承载能力。红色旋钮位于机构顶部，直径和高度按照手动操作空间设计，操作者无需额外工具即可完成夹紧与松开。旋钮的翼形轮廓有利于手指握持，在需要频繁换件的工位上，

　　可以缩短辅助操作时间。螺旋副本身具备自锁特性，当手离开旋钮后，压头仍能维持一定压紧力，这对于装配等待、胶层固化或检测保持等工序较为实用。需要注意的是，手动夹紧力受操作者力量、螺距、螺纹直径和摩擦状态影响，设计时应根据工件允许的压紧应力校核螺杆直径、压盘厚度以及悬臂截面。立式支撑座采用较高的柱体结构，为平台下方和后方提供安装边界。柱体前侧可见若干调节孔位，可用于固定平台、调整高度或安装附属限位件。若在实际设备中使用，立柱底部应与工作台、机架或焊接底板可靠连接，螺栓布置需避开压紧力作用线造成的倾覆趋势。悬臂与立柱的连接区域是受力关键部位，圆角过渡、加强筋或加厚腹板都能降低应力集中。模型中蓝色构件构成主要承力框架，黑色平台承担工件支承，

　　红色部分突出操作与执行功能，这种色彩分区有利于在三维评审中快速识别运动件、固定件和操作件。从外形边界看，装置整体占地较小，高度明显大于压臂宽度，适合布置在工作台面、专用治具板或自动化线体的人工上料位。压臂伸出长度决定可夹紧工件的最大横向范围，压头与平台之间的开口高度决定工件放入空间；选型或改型时，应先确认工件最高轮廓、压头下行行程、平台厚度以及手部操作半径。若工件较高，可提高悬臂安装位置或增长立柱导向段；若工件较宽，则需加大悬臂长度，但同时要复核悬臂弯曲变形和立柱连接强度。该类夹具不依赖气源、电源和液压站，维护点主要集中在螺旋副、回转接触面和锁紧件。长期使用时，可在螺纹部位保留润滑脂，防止卡顿和锈蚀；压盘磨损后可单独拆换，平台表面若因切屑、焊渣或胶渍造成不平，也可通过铣削修复或更换垫板恢复基准。对于多品种小批量生产，这种结构具备制造成本低、动作直观、适应性强的特点；在三维建模阶段，应重点表达螺杆行程、压盘同轴度、悬臂让位空间、平台安装孔位以及操作者手部接近方向，以便后续出工程图、制作加工件和进行夹具装配验证。
