变径螺旋弹簧式弹性支撑构件

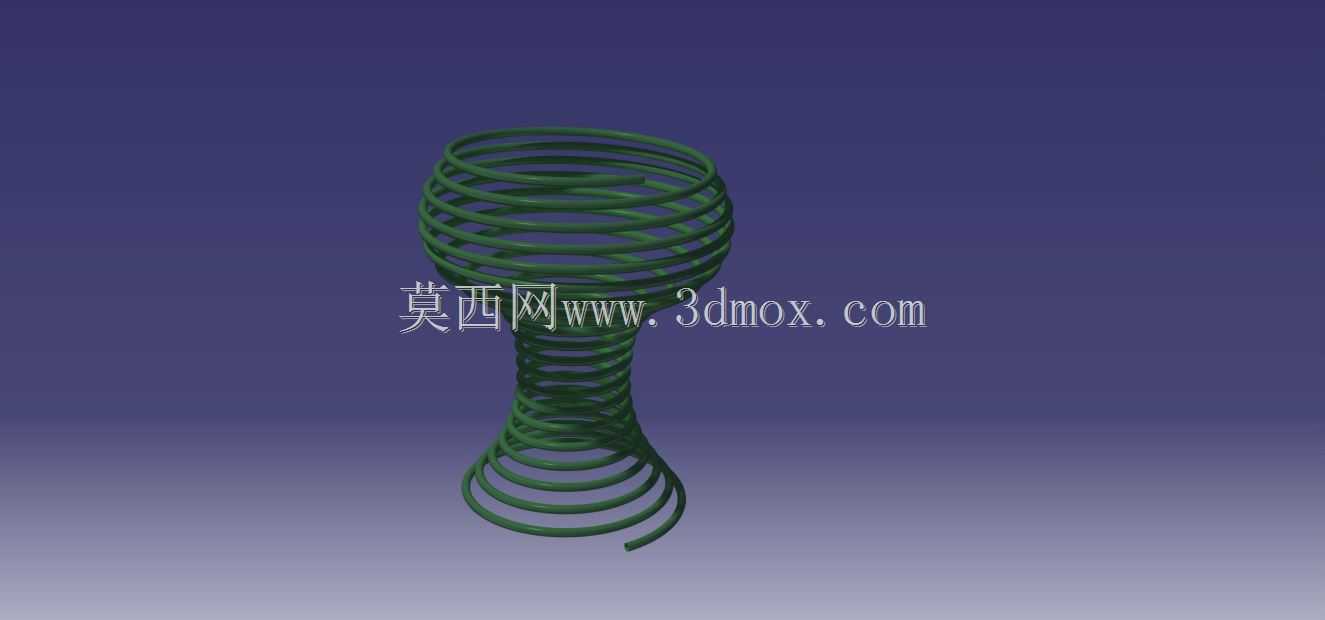

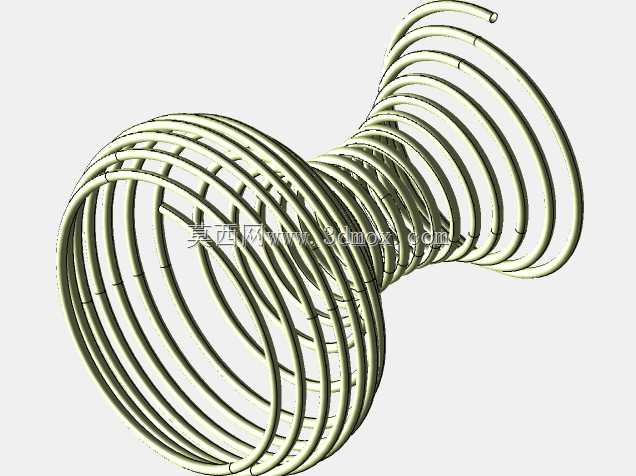

　　该构件为连续簧丝绕制而成的三段式变径螺旋结构，整体沿竖直轴线呈现两端扩径、中部收窄的形态特征。上段为大直径密绕段，簧圈直径较大且圈距均匀，形成近似杯状的承载端面；中段为小直径过渡段，簧圈直径明显收缩，圈距相对紧凑，承担主要的弹性变形与力流传递；下段再次扩径并逐渐放开圈距，形成稳定的底部支撑轮廓。三段簧丝在空间中平滑衔接，曲率连续变化，没有突变拐点，这种布置方式使构件在受压时能够按照刚度分区发生变形：大直径段簧圈抗弯刚度较低，优先产生轴向压缩；小直径段簧丝力臂短、抗侧倾能力强，可约束横向偏移；底部放开圈距的区段则在受压末期提供渐增刚度，避免并圈冲击。

　　从工程使用场景看，这类变径螺旋构件可用于小型设备的弹性支承、减振座、柔性连接段，也可作为异形弹簧、缓冲触头或演示螺旋生成规律的结构样件。上段大直径圈体适合与杯状或盘状承载面配合，接触面积大，受压时应力分布更均匀；中段细腰结构在提供轴向弹性的同时，能够限制整体屈曲路径，使载荷尽量沿轴线传递；下段扩径圈体则扩大了支撑多边形，降低倾覆风险。若用于台座减振，底部簧圈可落在支撑平面或定位槽内，上端承载面与被支撑件接触，通过圈数、圈距和簧丝直径的匹配获得目标静挠度。

　　结构设计的核心在于螺旋轨迹与簧丝截面的协同。簧丝中心线并非单一圆柱螺旋线，而是沿高度方向连续改变回转半径：上部半径较大，形成宽口承载区；中部半径减小，形成收腰导向区；下部半径再次增大并伴随圈距变化，形成落地区。建模时需要先构造一条光顺的空间引导线，再以圆形簧丝截面沿引导线扫掠成型。引导线的半径变化规律直接决定刚度分布，圈距变化则决定各段并圈顺序。若半径收缩过快，中段会产生明显应力集中；若圈距过小，轻微载荷下即发生簧圈接触，有效行程缩短；若底部扩径不足，支撑稳定性会下降。因此在参数调整时，应同时检查相邻簧圈之间的最小间隙、簧丝内侧弯曲半径以及轴向加载后的干涉情况。

　　外形尺寸与安装边界需要围绕三段轮廓分别控制。上段最大外径决定上端安装窝或承载盘的最小内径，设计配合面时应在最大簧圈外径外侧预留径向间隙，防止压缩过程中簧圈扩张摩擦侧壁。中段最小外径处虽然轮廓收缩，但在侧向载荷下仍可能产生摆动，周边应保留足够安全距离，避免与相邻零件磕碰。下段最大圈径决定底部支撑范围，若采用定位槽安装，槽径应略大于下段自由外径，并引导簧圈在受压时均匀变形；若采用平面安装，则需保证支撑面平整，否则底部各圈接触不均，会引起偏载和异常噪声。

　　受力特性上，该结构不同于等直径圆柱弹簧。等径弹簧在全行程内刚度近似恒定，而此构件通过直径和圈距的双重变化，可获得非线性刚度：加载初期，上下大直径、大圈距区域较容易变形，表现为较软的支承特性；继续压缩时，中段小直径簧圈承担更多载荷，侧向稳定性增强；接近极限行程时，部分开放圈距逐渐闭合，刚度快速上升，形成缓冲限位效果。这种特性适合要求初始柔顺、末段限位的支承场合。

　　细节处理方面，簧丝表面应保持连续光滑，扫掠截面在整个螺旋路径上不应出现扭曲或自交。上下端部若作为实际承载面，可根据需要增加磨平、并圈或端圈收口结构，使接触由线接触趋近于环面接触；若仅作为造型或原理样件，则保留开放端更便于展示螺旋生成过程。相邻簧圈在自由状态下应保持均匀间隙，尤其在中段收腰位置，需重点检查三维空间中的最短距离，防止绕制后视觉上分离、实际模型却发生穿插。

　　在装配校核中，应关注轴向压缩量与径向膨胀之间的关系。螺旋簧受压时，圈体直径会发生轻微变化，上段大直径区对周边间隙最敏感；中段虽直径小，但承受弯矩时容易成为挠曲集中区；下段开放圈距在不均匀载荷下可能出现单圈先接触。工程应用中可通过增加上下导向芯轴、外部导向套或端部定位座来改善受力，但导向件与簧丝之间必须保留摩擦和变形间隙。对于需要隔振的场景，还应结合被支撑件质量计算固有频率，使弹簧静挠度避开工作扰动频率；对于需要复位支撑的场景，则应重点控制末段刚度和并圈位置，保证反复压缩后不发生塑性变形。

　　整体来看，该模型的价值不仅在于呈现连续螺旋造型，更在于展示变半径、变螺距簧丝结构如何通过几何形态实现分区刚度和稳定支撑。设计人员可在此基础上调整簧丝直径、各段圈数、扩径比例和端部形式，将其转化为减振支座、柔性缓冲件、弹性连接体或异形承载弹簧。
