双弯连续过渡扫掠曲面实体造型

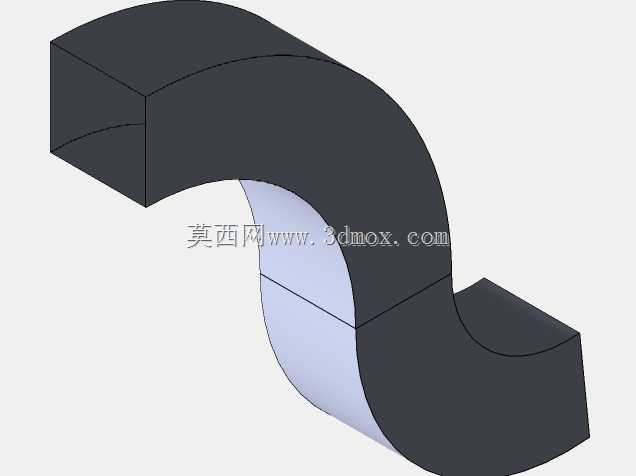

　　在做异形流道、折弯护罩以及连续变向连接结构时，很多工程师会先在草图里把几段折线画出来，再逐段拉伸、倒圆角，结果在曲率反转位置经常出现面缝、碎面或者壁厚无法统一的问题。这个造型把两段反向圆弧和两端平直段放在同一条中心轨迹上，截面沿路径连续扫掠，重点不在复杂装配，而在于验证路径相切、截面方位控制以及曲面在S形拐点处的光顺衔接。

　　从实际用途看，这类形态常见于物料导向槽、柔性管线外护块、折弯导轨包覆件，也可以作为通风管道转接段、设备内部避让结构的基础体。两端保留平直方块段，是为了给安装贴合面留出足够边界：端面可直接与相邻机架、法兰板或定位块接触，侧面也能布置螺钉孔、定位销孔，不会因为端部全是弧面而缺少加工基准。中间连续弯曲区域承担转向与引导作用，物料、线缆或运动件沿内凹面通过时，方向变化由曲面逐步完成，避免直角转折造成卡滞、应力集中或流道突变。

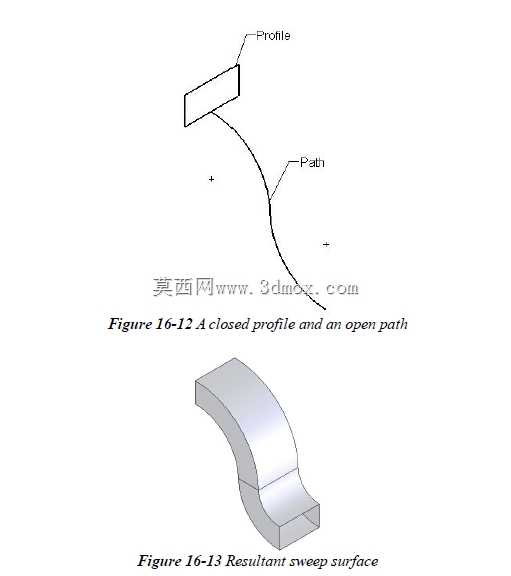

　　建模思路上，先确定空间引导线比先堆实体更关键。路径不能只满足几何相连，还要在直线与圆弧交点处保持相切，否则扫掠到过渡位置会产生截面突然扭转。该造型采用上下两段反向弯曲，中心线在中部形成拐点，截面轮廓沿路径法向推进；外表面与内表面分别由同一逻辑生成，保证实体厚度在弯段内连续。做这类结构时，截面不宜在路径中随意缩放，若工程目标是等厚护板或等宽导向件，应锁定截面形状，只让方位随路径变化；若需要导流或渐变加强，再考虑引入截面比例控制，但必须检查小半径处是否出现自交。

　　外形边界方面，两端直段提供了明确的安装长度和端面尺寸，弯曲段的外弧半径决定整体占用包络，内弧半径则影响可通过物体的最小转弯空间。布置到设备里时，不能只测量模型静态轮廓，还要预留相邻件运动余量、装配工具空间以及弯段外侧的检修距离。若用于导向槽，内弧面应优先保证光滑连续，连接孔尽量放在两端平直区域；若作为防护罩，外侧曲面需要考虑钣金展开或加工成型可行性，折弯半径不能小于材料允许极限。

　　曲面质量检查也应围绕工程使用展开。目视无褶皱只是第一步，更重要的是看相邻面在拐点处是否共享连续边界，截面沿路径是否出现异常旋转，实体加厚后内壁有没有局部变薄。对于需要数控加工的零件，深黑外侧可视面和浅色内侧曲面在模型中形成清晰区分，便于工程师分别设定加工方向、检查倒扣区域；若后续转为注塑或钣金件，还应在端部增加拔模、圆角和连接法兰，当前实体更适合作为概念验证和曲面扫掠练习的基础结构。

　　处理这种双弯构件时，安装基准通常选在两端方块的底面或端面，而不是弯曲曲面上。这样现场装配可以先固定一端，再让另一端自然对准对接件，减少弯段公差累积带来的错位。若两端都需刚性连接，设计中应把其中一端的孔位做成长圆孔或预留调整间隙，补偿成型误差。弯段内部若走线缆，要按线缆最小弯曲半径复核内弧；若输送颗粒或流体，则要让截面面积在转向区保持稳定，避免材料在反向拐点处堆积。整体来看，该造型把路径、截面、厚度和安装边界集中在一个连续实体中，适合用于扫掠曲面建模训练，也能为异形导向与防护连接件的结构设计提供直接参考。
