270度旋转曲面壳体造型结构

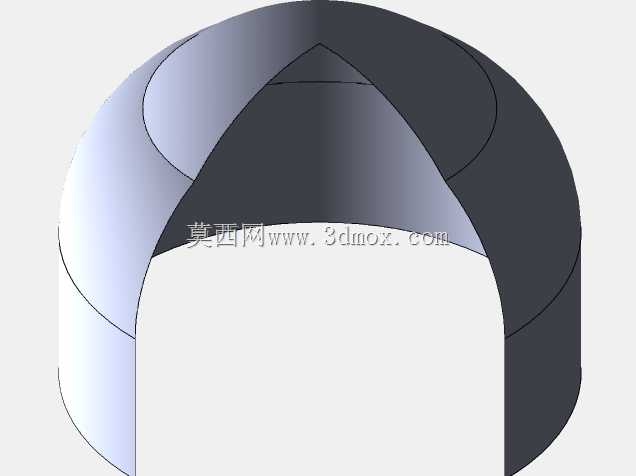

　　这个曲面造型的核心是绕中心轴完成270度回转成型，并非整周360度封闭结构，开口侧留出90度的敞口空间，这类形态在手持通讯终端的弧形护罩、头戴式通讯设备的包覆外壳、便携通讯器材的曲面挡罩场景中十分常见。做这类结构建模时，首先要明确回转轴线的定位：轴线需与底部直边段的中心重合，底部保留一段等直径的圆柱直壁，直壁高度占整体造型高度的三成左右，这段直壁不是多余结构，它是后续壳体装配时的定位基准面，和内部安装支架的止口配合，能保证曲面外壳装配后不会出现周向转动错位。

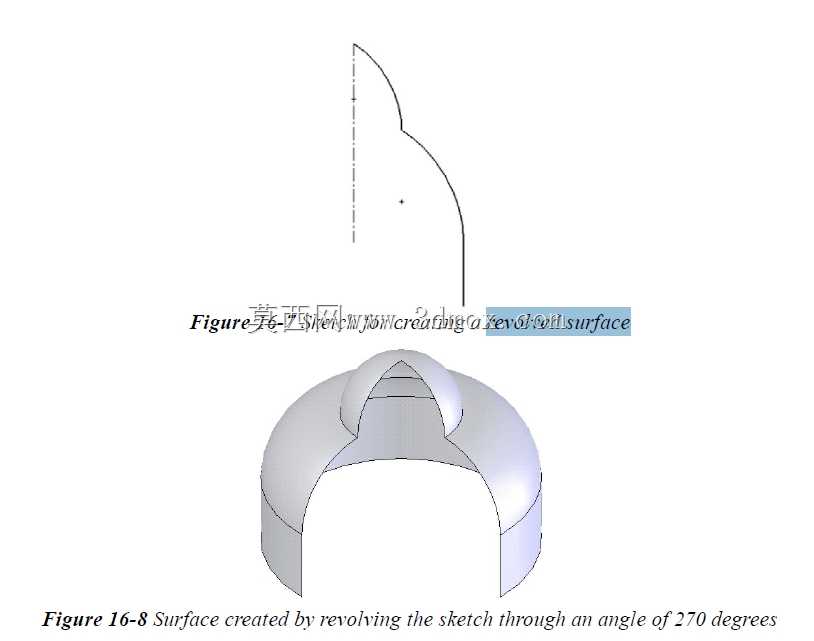

　　回转截面的轮廓线是造型的关键，从底部直壁向上延伸后，轮廓线逐步向外平缓扩张，到顶部位置再做圆弧收束，整个轮廓的曲率变化全程连续，没有硬折角，270度回转后，曲面的两个周向端面为平整的径向切面，切面和回转轴线保持平行，这两个端面后续可以作为和相邻部件拼接的贴合面，比如和通讯设备的侧端盖板对接，贴合面预留0.1mm的装配间隙即可，避免曲面加工出现公差偏差时发生装配干涉。

　　从实际使用场景来看，这类非整周回转曲面的优势很突出：相比全封闭的360度回转壳，90度的敞口可以直接露出设备的操作按键、接口或者显示区域，不需要在曲面上额外开孔，既保留了弧形外壳流畅的握持手感，又不会遮挡设备的操作区域；曲面的壁厚设计要保持均匀，整体壁厚控制在1.8mm到2.5mm之间，和常见通讯类塑料外壳的壁厚标准一致，壁厚如果出现突变，注塑成型时很容易在曲率变化大的顶部位置产生缩痕，曲面外表面做哑光处理后，轻微的缩痕也不会太明显，但结构设计阶段还是要保证截面线沿回转方向的厚度一致。

　　安装边界方面，底部直壁的下端面为整个壳体的安装基准面，这个平面的平面度需要控制在0.2mm以内，壳体装配时下端面贴合设备内部的主安装板，周向靠两个侧切面和相邻部件限位，轴向靠底部端面承托，不需要额外设计复杂的卡扣结构，依靠曲面本身的包覆张力就能实现稳定固定。顶部的收束曲面做了大圆角过渡，没有尖锐棱边，手持移动时不会划伤使用者，同时弧形曲面的抗冲击能力比平面壳体更好，意外跌落时曲面可以分散冲击力，减少外壳开裂的概率。

　　建模过程中要注意回转角度的精准控制，270度即四分之三周向，角度偏差不能超过1度，否则两个侧切面的位置会偏移，后续和侧盖装配时会出现缝隙不均的问题；曲面缝合时要保证底部直壁面和上部回转曲面的相切连续，交接位置不能出现凸起棱线，外表面要做到G2连续，这样后续做渲染或者数控加工时，曲面反光才会流畅自然，不会出现局部光影断层。这类曲面造型也可以拓展应用到桌面通讯设备的防尘罩、便携式对讲机的弧形护板等场景，只需要调整回转截面的轮廓尺寸，改变整体直径和高度，就能适配不同规格的通讯器材，结构逻辑完全通用，敞口的角度也可以根据设备接口的实际布局在60度到120度之间调整，270度回转是兼顾包覆防护和操作开放性的比较均衡的设计方案。
