离心式鼓风机动力传动总成结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:654772
  • 离心式鼓风机动力传动总成结构
  • 离心式鼓风机动力传动总成结构
  • 离心式鼓风机动力传动总成结构
  • 离心式鼓风机动力传动总成结构
  • 离心式鼓风机动力传动总成结构
  • 离心式鼓风机动力传动总成结构
  • 离心式鼓风机动力传动总成结构
  • 离心式鼓风机动力传动总成结构
  • 离心式鼓风机动力传动总成结构
  • 离心式鼓风机动力传动总成结构
  • 离心式鼓风机动力传动总成结构
  • 离心式鼓风机动力传动总成结构
  • 离心式鼓风机动力传动总成结构

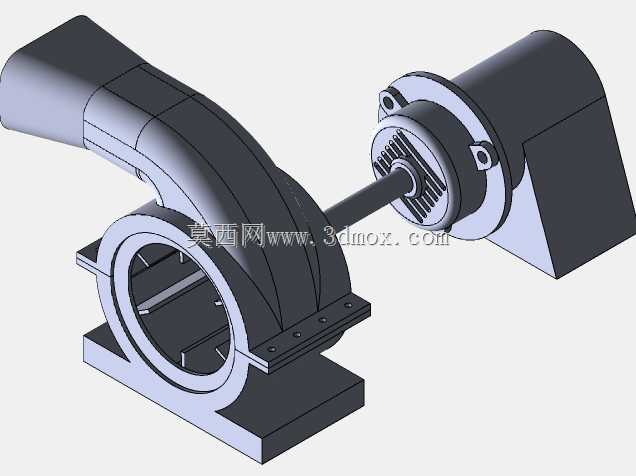

  这套鼓风机总成采用分体同轴传动布局,将离心蜗壳风道、内置风轮、长轴传动段、驱动电机及一体式安装支座整合为完整功能单元,常见于小型工业通风、设备舱散热、物料轻量输送、实验室通风回路以及小型燃烧设备助风场景。实际产线中这类小功率鼓风组件不需要复杂外接传动架构,电机输出扭矩通过贯穿的传动轴直接传递给蜗壳内部的离心叶轮,动力传递路径短、传动损耗低,日常运维时仅需校核轴端同轴度与支座紧固状态,适配长期连续运行的工位通风需求。

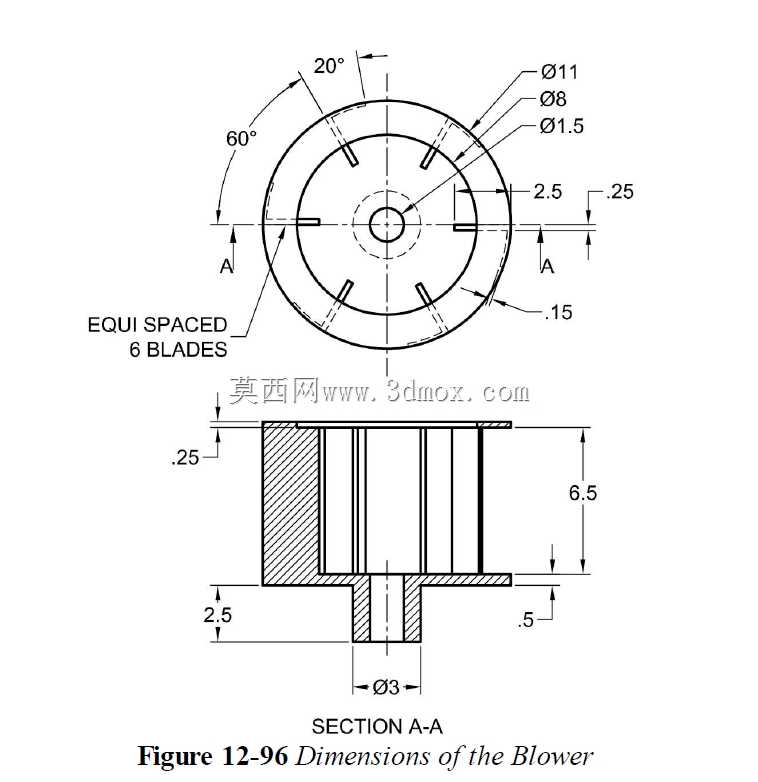

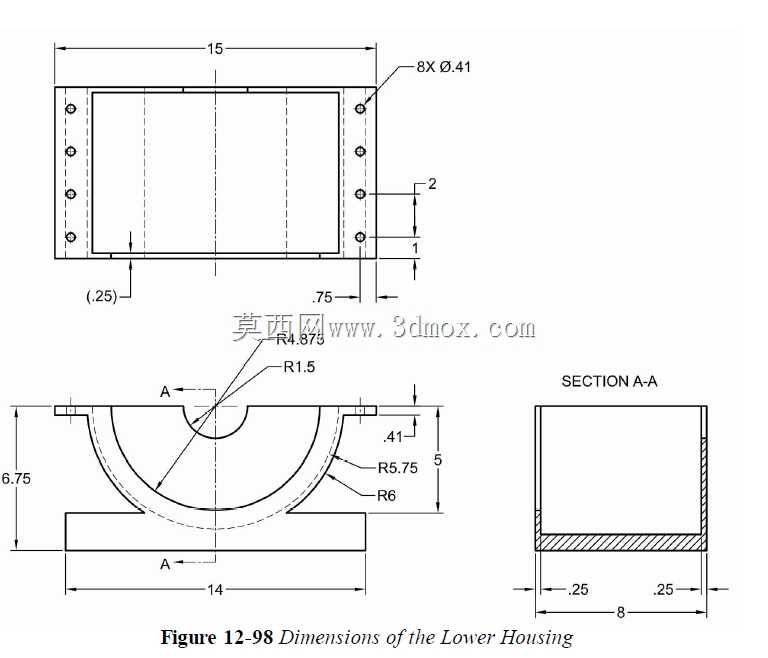

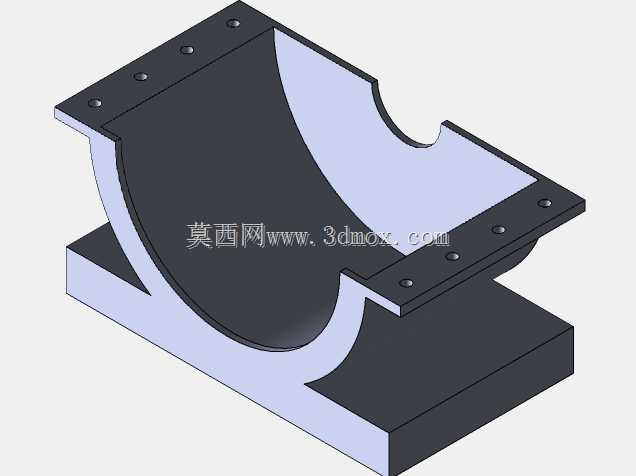

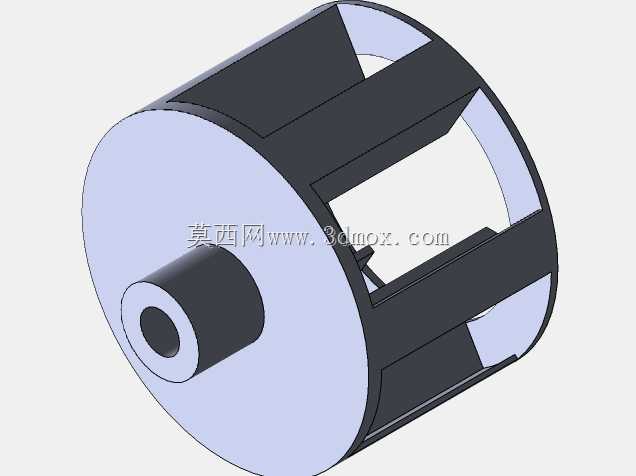

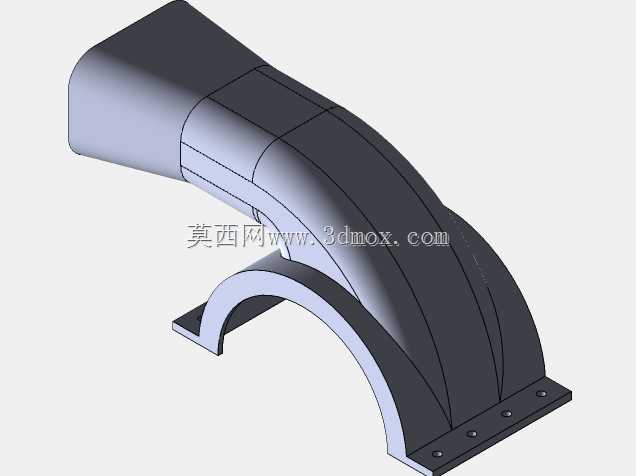

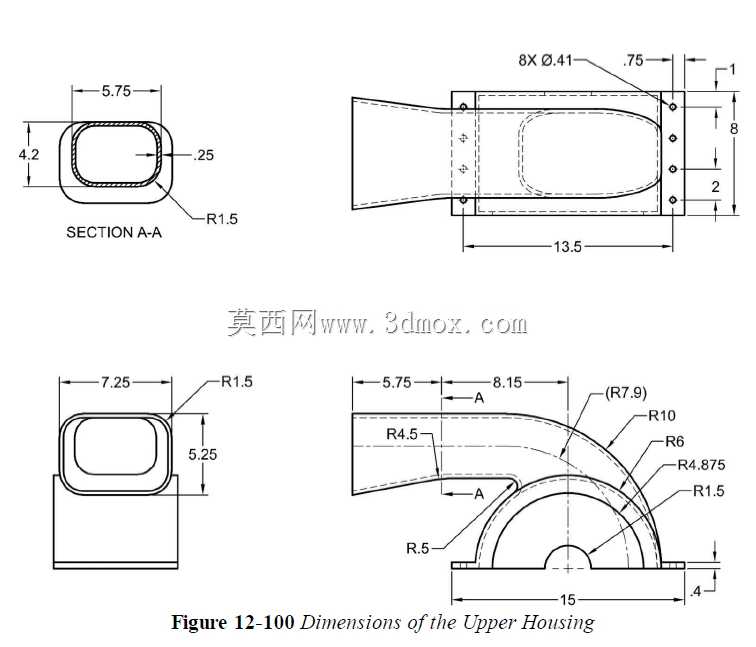

  从功能逻辑来看,总成的蜗壳段采用渐扩式流道设计,侧向圆形开口为进风端,气流轴向进入蜗壳内腔后,被内置离心叶轮带动获得离心动能,沿蜗壳内壁导向弯折90度后从顶部渐扩出风口排出,出风口做收束过渡造型,既可以对接圆形通风软管,也能匹配方形风道法兰,出风方向可随安装工位调整支座朝向来适配管路走向。蜗壳底部自带一体式安装底座,底座平面预留多组螺栓过孔,安装时可直接固定在设备机架台面或者混凝土基础上,底座与蜗壳壳体之间做加厚筋板过渡,避免风机高速运行时壳体出现共振抖动。

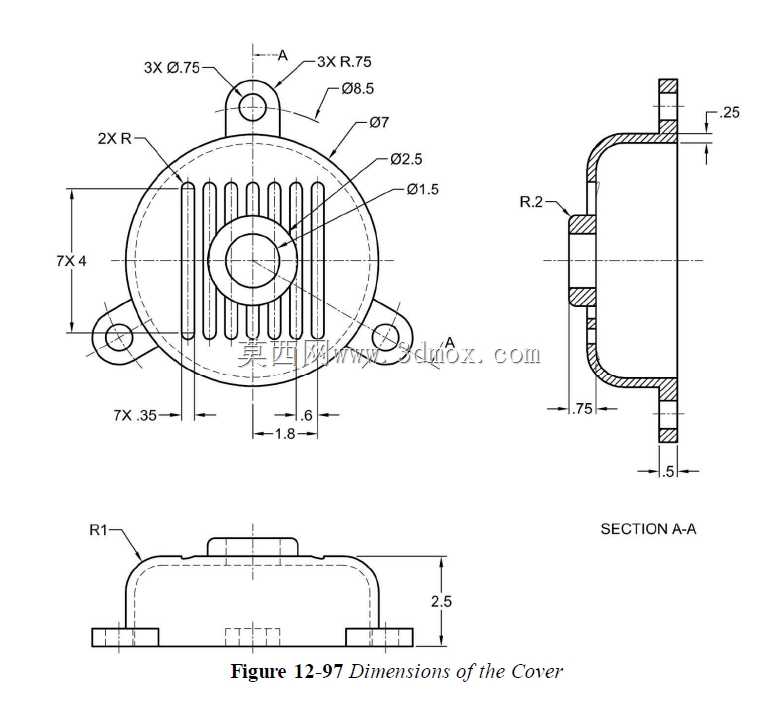

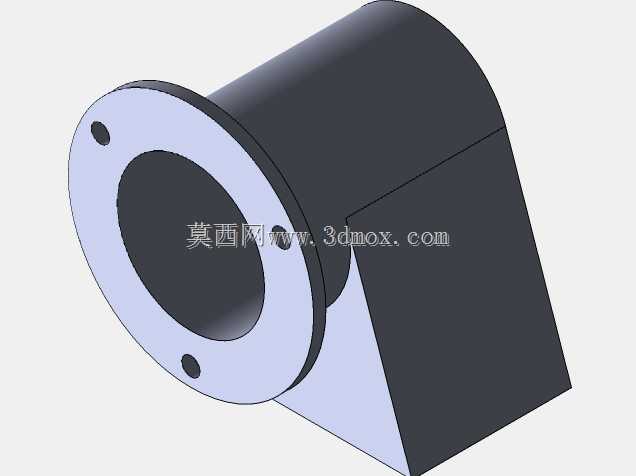

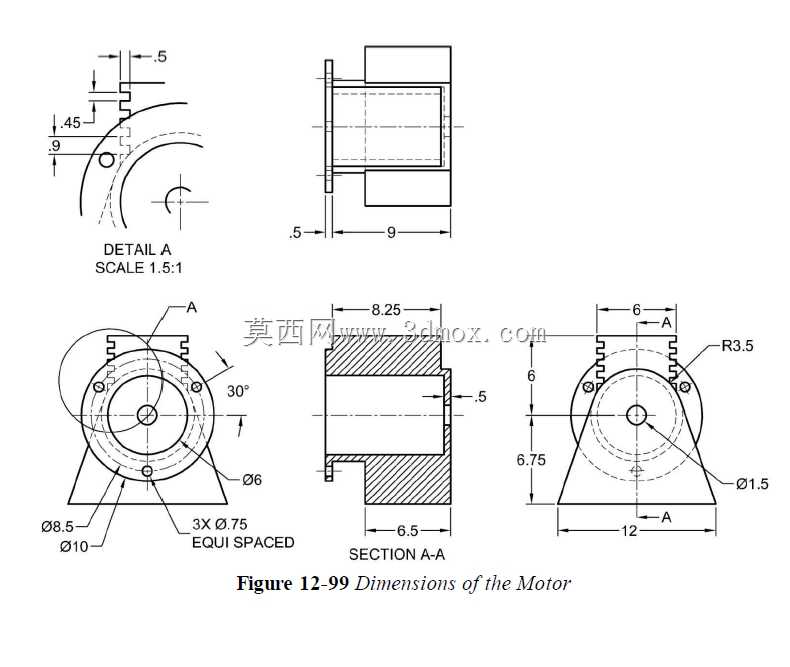

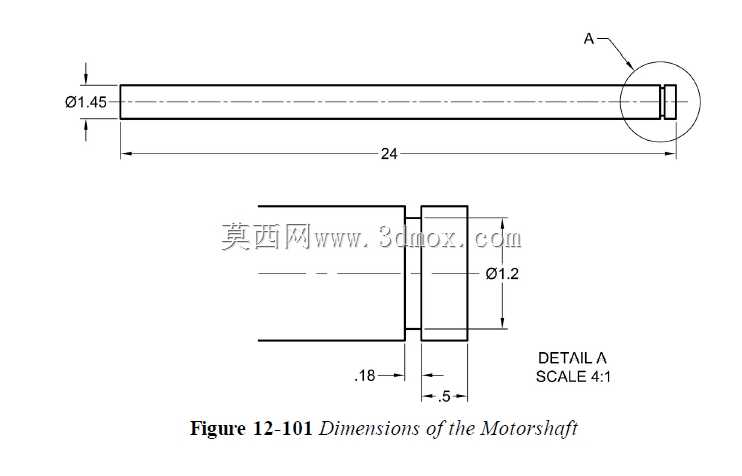

  传动段采用外露长轴搭配两端支撑轴承座的结构,靠近蜗壳侧的轴承座承担叶轮端的径向载荷,靠近电机侧的轴承座抵消轴系转动的跳动量,两个轴承座的安装基面与蜗壳底座、电机安装座处于同一加工基准面,建模时已经将同轴度公差约束在装配基准中,实际装配不需要额外调校轴系对中,大幅降低现场安装难度。电机端采用法兰对接结构,电机壳体通过止口与传动侧轴承座定位,周向预留的锁紧耳座用螺栓紧固,电机尾部的方形护罩将接线端与散热段完全包覆,既避免运行中异物卷入电机转轴,也能阻挡车间粉尘堆积在电机散热筋表面。

  外形边界方面,整套总成沿传动轴方向的总长度覆盖蜗壳进风端到电机护罩尾部,垂直方向高度从底座底面到蜗壳出风口顶端,侧向宽度以蜗壳最大外圆为基准,安装时需要在传动轴两侧预留不小于轴段长度1/3的操作空间,方便后期拆卸轴承、更换密封件;进风端圆形接口周围要预留足够的进气空域,不能紧贴墙面或者其他设备遮挡进风面积,出风口对接管路时要避免管路重量直接压在蜗壳出口法兰上,必要时需额外加装管路支撑吊架。

  设计思路上优先兼顾了结构刚性与拆装便利性:蜗壳壳体采用剖分式贴合面结构,周向布置的紧固螺栓可以快速拆开蜗壳,直接清理内部叶轮附着的粉尘或者更换磨损的叶轮叶片,不需要将整个风机从支座上完全拆解;所有安装孔位、对接止口都在建模阶段做了参数化关联,调整电机功率或者叶轮直径时,只需要修改对应参数就能同步更新轴段长度、支座间距与蜗壳流道尺寸,快速衍生不同风量风压的系列化机型。针对运行振动问题,底座板面做了加厚处理,轴承座下方增加横向加强筋,电机安装座与底座之间为整体成型结构,避免拼接焊缝带来的刚性不足,轴系转动时的振动可以通过底座整体传导到安装基础,不会出现局部部件颤振的问题。

  在不同应用场景下,这套总成可以灵活调整配置:用于清洁空气通风时,进风端可加装防尘滤网,避免大颗粒杂物吸入叶轮打坏叶片;用于高温烟气引风时,可将传动段加长,在蜗壳与轴承座之间增加散热隔套,阻止高温热量传导到电机侧,降低电机工作环境温度;用于腐蚀性气体输送时,蜗壳与叶轮可更换为耐腐蚀材质,外露轴段做防腐包覆处理。整套结构没有冗余复杂部件,零件通用化程度高,备件替换成本低,非常适合中小风量、风压要求适中的通风配套工位使用。
