双法兰90度弯通管道转接弯头

　　这款双法兰90度弯通管路转接件，是工业流体输送系统里极为常见的转向连接件，在给排水管网、化工物料输送、暖通空调管路、泵站进出口管线、水处理设备管路布局中都有大量应用场景。日常做管路布局设计时，经常遇到管线需要垂直转向、同时两端都要和带法兰的阀门、泵体、设备管口做刚性对接的工况，这种两端自带标准法兰盘的90度弯头，不需要额外在弯管两端焊接配对法兰，出厂就把法兰和弯管本体做成一体结构，现场安装时直接对准对接件的法兰孔，穿入螺栓拧紧密封垫就能完成装配，大幅减少现场焊接作业量，也避免了现场焊接法兰容易出现的同轴度偏差、焊渣残留流道、焊缝渗漏隐患。

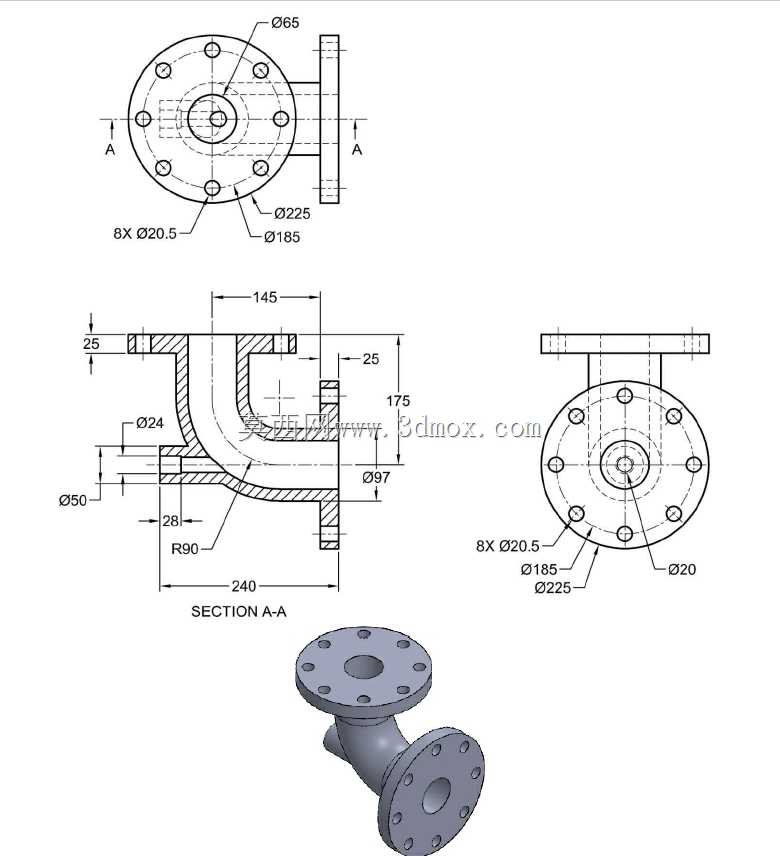

　　从结构尺寸来看，这款弯头两个连接端的法兰盘外径为225mm，法兰端面上均匀分布8个安装通孔，单孔直径20.5mm，螺栓孔中心所在的分度圆直径为185mm，法兰对接面的中心通径为65mm，弯管本体的流通内径为50mm，弯管外侧管壁厚度对应外径尺寸为24mm，整体弯头沿两个法兰轴向的外轮廓总长度为145mm，从其中一个法兰的对接端面到弯管转向外侧的总高度为175mm，弯管内侧的转弯圆弧半径为R90，法兰盘自身的轴向厚度为25mm，法兰端面上用于嵌装密封垫片的止口定位台阶直径为97mm。这些尺寸参数在做管路排布干涉检查时非常关键：布局管线时要提前预留出弯头145mm的轴向安装空间，法兰盘圆周方向要留出足够扳手空间来穿拧8组连接螺栓，转弯内侧R90的圆弧结构也让流体在转向时的流道过渡更顺滑，相比直角焊接弯头，流体经过时的局部阻力系数更小，能降低输送过程中的压力损失，也减少流体高速转向时对弯管内壁的冲刷磨损，尤其是输送含固体颗粒的浆料、污水介质时，顺滑的圆弧流道能大幅降低颗粒在转角处堆积、磨穿管壁的概率。

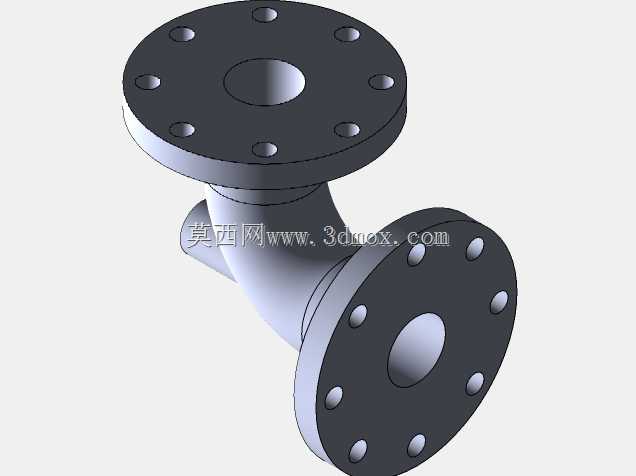

　　设计这款零件的三维结构时，首先要先梳理流道的中心轨迹：先绘制两段互相垂直、长度匹配安装边界的直管段中心线，在转角处用R90的相切圆弧把两段中心线顺滑连接，以这条中心轨迹为扫描路径，分别绘制内径50mm、外径对应管壁厚度的圆轮廓，扫描生成弯管的本体空心结构。之后处理两端的法兰结构：法兰盘和弯管连接的位置，要做过渡圆角补强，避免法兰和弯管交接的位置出现应力集中——管线运行时管内会存在流体压力，弯头转向位置本身就会受到流体的冲击反力，两端法兰螺栓拧紧时也会对法兰根部产生附加弯矩，交接处的圆角过渡能有效分散应力，避免长期承压运行出现根部开裂。法兰端面上的8个安装孔，要按照圆周阵列的方式均匀排布，阵列的中心必须和流道中心完全重合，保证和配对法兰对接时所有螺栓孔都能精准对位，不会出现孔位错位、螺栓穿不进去的装配问题。

　　实际选型使用时，首先要核对法兰的通径、螺栓孔分度圆、孔数孔径是否和对接的设备管口、阀门法兰标准匹配，这款法兰的尺寸参数适配常用的PN10/PN16压力等级的管路对接场景，安装时两个法兰之间要加装对应材质的密封垫片，根据输送介质的不同选择橡胶垫、石棉垫或者金属缠绕垫，螺栓拧紧时要按照对角交替的顺序分步锁紧，避免法兰面受力不均出现密封面渗漏。和普通的丝扣弯头、焊接弯头相比，这种一体式双法兰弯头的可拆卸性极强，后期管路需要检修、更换管路附件时，只需要拆开两端的法兰螺栓就能直接把弯头拆下，不需要切割管路，维护效率高很多。在做整机设备的管路三维布局时，把这个弯头模型导入装配体里，可以直接检查弯头和周边机架、其他管线、电气元件的安装间隙，提前发现布局干涉问题，避免现场安装时才发现弯头转向后和其他部件碰撞，大幅减少现场施工的返工量。弯管本体的壁厚设计也兼顾了承压能力和结构重量，既不会因为壁厚过薄导致承压不足、容易变形，也不会因为壁厚过大造成零件过重、材料浪费，法兰盘的厚度25mm也保证了螺栓拧紧时法兰面不会发生翘曲变形，长期运行也能保持密封面的平面度，保障管路系统长期运行的密封性和结构可靠性。
